本發明涉及電機技術領域，特別涉及到一種電機用控制線過線結構。

背景技術：

電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。在電路中用字母M(舊標準用D)表示。它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源。發電機在電路中用字母G表示。它的主要作用是利用電能轉化為機械能。

現有技術的用于控制電機的信號線大多設置在機座上，在移動電機時，極易損壞信號線，研發人員在機座上焊接一條用于放置信號線的線槽，采用此種方法雖然避免了信號線被損壞，但提高了電機的生產成本，并且還影響了電機的美觀性。

然而針對現有技術的不足，研發者有必要研制一種設計合理、結構簡單、不但能夠避免信號線被損壞，并且還降低了生產成本和提高了美觀性能的電機用控制線過線結構。

技術實現要素：

為解決現有技術存在的問題，本發明目的提供了一種設計合理、結構簡單、不但能夠避免信號線被損壞，并且還降低了生產成本和提高了美觀性能的電機用控制線過線結構。

為解決以上技術問題，本發明采用以下技術方案來實現的：

一種電機用控制線過線結構，包括定子，在所述定子的外周面上沿其軸向開設有多個扣片槽，其特征在于，在其中一個扣片槽的底部沿其長度方向開設有用于放置控制電機的信號線的放線槽。

在本發明的一個優選實施例中，所述扣片槽的橫截面為燕尾形。

在本發明的一個優選實施例中，所述信號線為1mm的鐵氟龍信號線。

在本發明的一個優選實施例中，在所述定子的外周面上沿其軸向開設有4個扣片槽。

與現有技術相比，本發明在其中一個扣片槽的底部沿其長度方向開設有用于放置控制電機的信號線的放線槽，安裝時，將信號線放置在放線槽內，然后將扣片扣合在扣片槽內，信號線被扣片緊緊的壓接在放線槽內，采用此種結構不但能夠避免信號線被損壞，并且還降低了生產成本，同時還提高了電機整體的美觀性能。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的結構示意圖。

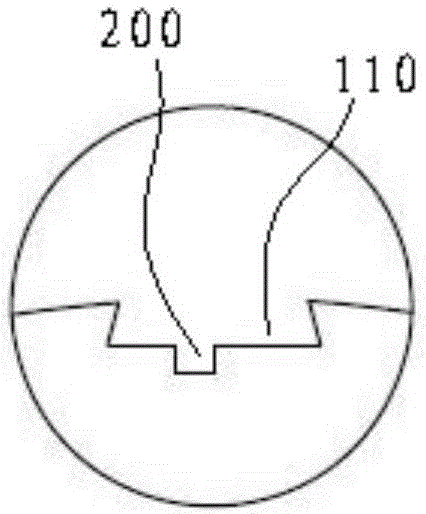

圖2為圖1的A處放大圖。

圖3為本發明安裝在電機上的結構示意圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本發明。

參照圖1-圖3所示，圖中給出的一種電機用控制線過線結構，包括定子100，在定子100的外周面上沿其軸向開設有多個扣片槽110、120、130、140，扣片槽110、120、130、140的橫截面為燕尾形，方便將扣片400扣合在扣片槽110、120、130、140內，在本實施例中扣片槽110、120、130、140為4個。

在扣片槽110的底部沿其長度方向開設有用于放置控制電機的信號線300的放線槽200，放線槽200的橫截面為正方形，并且在四個頂角處設有圓弧形倒角，避免壓傷信號線300。

信號線300為1mm的鐵氟龍信號線，鐵氟龍信號線能夠有效的提高信號線300的耐高溫性能，進一步提高了控制線的使用壽命。

安裝時，將信號線300放置在放線槽200內，然后將扣片400扣合在扣片槽110內，信號線300被扣片400緊緊的壓接在放線槽200內，然后再將其整體安裝在機座500上，采用此種結構不但能夠避免信號線被損壞，并且還降低了生產成本，同時還提高了電機整體的美觀性能。

綜上所述本發明在其中一個扣片槽的底部沿其長度方向開設有用于放置控制電機的信號線的放線槽，安裝時，將信號線放置在放線槽內，然后將扣片扣合在扣片槽內，信號線被扣片緊緊的壓接在放線槽內，采用此種結構不但能夠避免信號線被損壞，并且還降低了生產成本，同時還提高了電機整體的美觀性能。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
