本發明涉及空調技術，特別涉及空調電機相電阻離線辨識的技術。

背景技術：

傳統的空調中的變頻電機控制技術，需要電機廠家提供電機相電阻等參數，這是由電機控制模型決定的，其中r為電機的相電阻，L_d、L_Q分別為電機d軸電感及q軸電感，K_E為電機反電動勢常數，ω為電機當前運行角速度，U_d、U_q分別為電機d軸電壓及q軸電壓，I_d、I_q分別為電機d軸電流及q軸電流。當需要對大量的不同電機進行控制時，常常把電機參數存儲在類似EEPROM中，保留控制程序不變，能夠解決對不同壓縮機等電機的控制，但這一方法存在如下技術問題：一是需要EEPROM，增加硬件成本，二是，當用戶的變頻空調出現問題，需要維修時，如果此時采用新的控制電路或者新的控制軟件進行替換原來的控制板時，可能并不知道電機的具體參數，無法快速實現對電機控制電路及控制軟件的替代。

技術實現要素：

本發明的目的是要解決目前空調中需要采用EEPROM存儲電機相電阻參數的問題，提供了一種電機相電阻離線辨識方法。

本發明解決其技術問題，采用的技術方案是，電機相電阻離線辨識方法，其特征在于，包括以下步驟：

步驟1、選擇一路上橋臂；

步驟2、控制逆變器令所選擇的一路上橋臂導通，其余上橋臂關斷，使其在一個PWM周期中，在該上橋臂導通時間內，電流從直流母線電壓經過該上橋臂IGBT流入電機對應的線圈，再從電機另外兩相和其連接的下橋臂IGBT流出；

步驟3、在當前PWM波周期的剩余時間內，關斷所有三路上橋臂IGBT，電流經過之前導通的上橋臂對應的下橋臂中的續流二極管流入對應的電機線圈，從電機另外兩相和其連接的下橋臂IGBT流出；

步驟4、通過電機運行方程及IGBT特性，計算獲取電機該相線圈電阻；

步驟5、判斷是否所有三個上橋臂都已導通過，若是則根據三相線圈電阻計算得到電機相電阻，否則選擇另一個未導通過的上橋臂回到步驟2。

具體的，步驟4中，所述計算方法為：

其中，R_x指代x相電阻，I_x為電機x相線圈流過的相電流，Tx為該上橋臂導通控制PWM波占空比控制寄存器中對應的時間，x為a或b或c，E_dc為直流母線電壓，Vs為該IGBT正向?qū)▔航担琕d為對應的下橋臂中的續流二極管正向?qū)▔航担琓on為該IGBT信號上升延遲時間，Toff為該IGBT信號下降延遲時間，Td為該IGBT死區時間，T為PWM波周期。

進一步的，所述電機x相線圈流過的電流通過電流采樣單元及模數轉換獲取。

具體的，所述直流母線電壓通過模數轉換獲取。

再進一步的，所述IGBT信號上升延遲時間及IGBT信號下降延遲時間通過查詢IGBT硬件手冊獲取或通過硬件電路測試獲取。

具體的，所述IGBT死區時間根據IGBT硬件手冊中的IGBT資料選擇設置。

再進一步的，IGBT正向?qū)▔航导皩?duì)應的下橋臂中的續流二極管正向?qū)▔航低ㄟ^查詢IGBT硬件手冊獲取。

具體的，步驟5中，所述根據三相線圈電阻計算得到電機相電阻的計算方法為：

其中，R為電機相電阻，R_a、R_b、R_c分別指代a相電阻、b相電阻及c相電阻。

本發明的有益效果是，在本發明方案中，通過上述電機相電阻離線辨識方法，可不再需要EEPROM存儲電機相電阻，縮小成本。

附圖說明

圖1為變頻空調控制部分電路的電路示意圖；

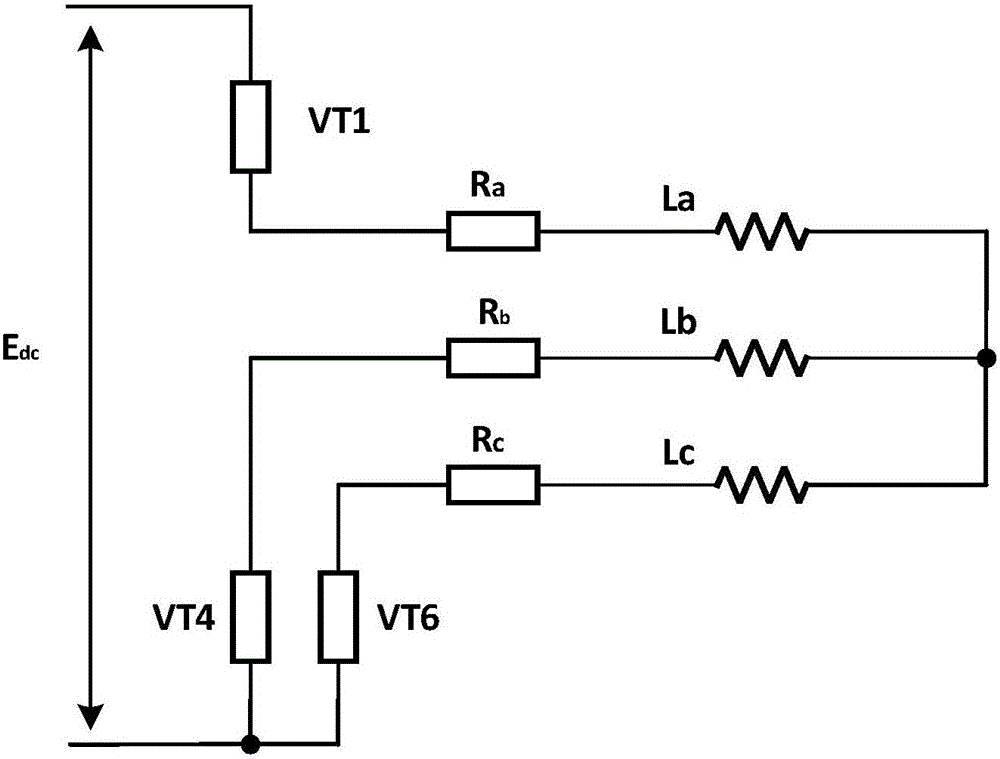

圖2為本發明實施例中矢量V1(1,0,0)控制下的等效電路圖；

圖3為本發明實施例中零矢量V2(0,0,0)控制下的等效電路圖；

圖4為本發明實施例中PWM波形示意圖；

圖5為本發明實施例中PWM波作用時電流示意圖。

具體實施方式

下面結合附圖及實施例，詳細描述本發明的技術方案。

本發明所述電機相電阻離線辨識方法為：首先選擇一路上橋臂，再控制逆變器令所選擇的一路上橋臂導通，其余上橋臂關斷，使其在一個PWM周期中，在該上橋臂導通時間內，電流從直流母線電壓經過該上橋臂IGBT流入電機對應的線圈，再從電機另外兩相和其連接的下橋臂IGBT流出，在當前PWM波周期的剩余時間內，關斷所有三路上橋臂IGBT，電流經過之前導通的上橋臂對應的下橋臂中的續流二極管流入對應的電機線圈，從電機另外兩相和其連接的下橋臂IGBT流出，再通過電機運行方程及IGBT特性，計算獲取電機該相線圈電阻，然后判斷是否所有三個上橋臂都已導通過，若是則根據三相線圈電阻計算得到電機相電阻，否則選擇另一個未導通過的上橋臂回到控制逆變器令所選擇的一路上橋臂導通那一步。

實施例

本發明實施例的電機相電阻離線辨識方法，其包括以下步驟：

步驟1、選擇一路上橋臂。

步驟2、控制逆變器令所選擇的一路上橋臂導通，其余上橋臂關斷，使其在一個PWM周期中，在該上橋臂導通時間內，電流從直流母線電壓經過該上橋臂IGBT流入電機對應的線圈，再從電機另外兩相和其連接的下橋臂IGBT流出。

步驟3、在當前PWM波周期的剩余時間內，關斷所有三路上橋臂IGBT，電流經過之前導通的上橋臂對應的下橋臂中的續流二極管流入對應的電機線圈，從電機另外兩相和其連接的下橋臂IGBT流出。

步驟4、通過電機運行方程及IGBT特性，計算獲取電機該相線圈電阻。

本步驟中，計算方法為：

其中，R_x指代x相電阻，I_x為電機x相線圈流過的相電流，Tx為該上橋臂導通控制PWM波占空比控制寄存器中對應的時間，x為a或b或c，E_dc為直流母線電壓，Vs為該IGBT正向?qū)▔航?，Vd為對應的下橋臂中的續流二極管正向?qū)▔航?，Ton為該IGBT信號上升延遲時間，Toff為該IGBT信號下降延遲時間，Td為該IGBT死區時間，T為PWM波周期。

這里，電機x相線圈流過的電流可通過電流采樣單元及模數轉換(空調中控制電路本身所具有的部分)獲取，而直流母線電壓可通過模數轉換(空調中控制電路本身所具有的部分)獲取，IGBT信號上升延遲時間及IGBT信號下降延遲時間可通過查詢IGBT硬件手冊獲取或通過硬件電路測試獲取，IGBT死區時間根據IGBT硬件手冊中的IGBT資料選擇設置，IGBT正向?qū)▔航导皩?duì)應的下橋臂中的續流二極管正向?qū)▔航悼赏ㄟ^查詢IGBT硬件手冊獲取。

步驟5、判斷是否所有三個上橋臂都已導通過，若是則根據三相線圈電阻計算得到電機相電阻，否則選擇另一個未導通過的上橋臂回到步驟2。

本步驟中，根據三相線圈電阻計算得到電機相電阻的計算方法為：

其中，R為電機相電阻，R_a、R_b、R_c分別指代a相電阻、b相電阻及c相電阻。

具體舉例如下：

如圖1所示，為變頻空調控制部分電路，包括IGBT模塊(逆變器)及變頻電機(即圖中PMSM)等，在電機控制所需逆變器上橋臂一只IGBT控制端輸入PWM波，其對應的下橋臂控制PWM波由微處理器輸出互補的PWM波而確定，另外4只IGBT施加固定的高低電平對開關管進行開通或者關斷，這樣就等效為對電機施加有效矢量V1(1，0，0)和零矢量V2(0，0，0)兩個電壓矢量，當施加V1(1，0，0)時，上橋臂僅有一只IGBT通過，另外兩只上橋臂IGBT關斷，由于微處理器輸出的控制PWM波，采用三相互補的輸出方式，在不考慮死區控制的條件下，當上橋臂為高電平時，其對應的下橋臂為低電平，當上橋臂為低電平時，其對應的下橋臂為高電平。當考慮死區控制的條件下，微處理器所輸出的三相互補PWM波，上下橋臂僅相差相應的死區時間。當施加有效矢量V1(1，0，0)時，微處理器控制輸出，使IGBT VT1導通，IGBT VT 3和IGBT VT5截止，當施加零矢量V2(0，0，0)時，微處理器控制輸出，使IGBT VT1截止，IGBT VT 3和IGBT VT5也截止。

當采用三角波調制PWM占空比時，微處理器內部計數器TCNT從0加計數到三角波載波頻率對應的最大計數值TC，當TCNT＝TC時，TCNT開始減計數，當TCNT減計數到0后，從0開始加計數，同時進入下一個計算控制周期，對應電機a相來說，微處理器根據用于產生三相PWM波占空比之Ta寄存器值，自動產生三相互補之PWM波，如圖4所示，在TCNT從0加計數到三角波載波頻率對應的最大計數值TC的過程中，當Ta寄存器值與TCNT相等時，Vta+從高電平跳變?yōu)榈碗娖?，Vta-延遲一個死區時間從低電平跳變到高電平；在TCNT從TC減計數到0的過程中，當Ta寄存器值與TCNT相等時，Vta-從高電平跳變?yōu)榈碗娖?，Vta+延遲一個死區時間從低電平跳變到高電平，TC對應的時間為PWM波周期T的一半，如圖4所示。

當IGBT VT1輸入PWM波如圖4所示時，圖4中，在不考慮考慮IGBT開通時間延時Ton和IGBT關斷時間時間延時Toff時，實際施加IGBT VT1的PWM波為Vta+，施加IGBT VT2的PWM波為Vta-；當考慮IGBT開通時間延時Ton，IGBT關斷時間時間延時Toff時，則施加IGBT VT1的PWM波為Vt1_1，實際到IGBT VT2的PWM波為Vt2_1，其中IGBT死區時間為Td。

在矢量V1(1,0,0)控制下，IGBT VT1導通，如果IGBT VT1導通時間為To，則在To時間內，IGBT VT1導通，IGBT VT3、IGBT VT4關斷，同時，下橋臂IGBT VT2截止，IGBT VT4、IGBT VT6導通，在上橋臂IGBT VT1導通時間To內，電流從IGBT VT1流入，進入電機a相繞組,然后從b、c兩相流出經IGBT VT4和IGBT VT6達到直流母線的地線一端，此狀態下的等效電路如圖2所示，圖中，R_a為a相電阻，La為a相電感，R_b為b相電阻，Lb為b相電感,R_c為c相電阻，Lc為c相電感，I_a、I_b、I_c、為電機a、b、c三相線圈流過的相電流。假設電機三相參數一致，則電流滿足I_a＝-2I_b＝-2I_c關系(負號表示電流從電機線圈流出)，IGBT VT1、IGBT VT4、IGBT VT6為IGBT。在施加零矢量V2(0,0,0)，對IGBT VT1施加低電平的驅動信號，使上橋臂IGBT VT1關斷時，如果關斷時間為Tof，則在Tof時間內，由于電機內部線圈電感的續流作用，電流會保持原來流動的方向不變，這時電流會從與IGBT VT2并聯的反向續流二極管D2中流過，提供電機a相線圈電流，在零矢量時間Tof內IGBT VT1、IGBT VT3、IGBT VT4關斷，同時，下橋臂IGBT VT2截止，IGBT VT4、IGBT VT6導通，此狀態下即施加零矢量狀態下，等效電路如圖3所示。圖中R_a為a相電阻，La為a相電感，R_b為b相電阻，Lb為b相電感，R_c為c相電阻，Lc為c相電感,，IGBT VT4、IGBT VT6為IGBT，D2為續流二極管，I_a、I_b、I_c、為電機a、b、c三相線圈流過的相電流,。假設電機三相參數一致，則電流滿足I_a＝-2I_b＝-2I_c。

由電機運行方程：

其中，r為電機的相電阻，L_d、L_Q分別為電機d軸電感及q軸電感，K_E為電機反電動勢常數，ω為電機當前運行角速度，U_d、U_q分別為電機d軸電壓及q軸電壓，I_d、I_q分別為電機d軸電流及q軸電流。

連續提供圖4所示的PWM波，在電流足夠大的條件下，最終電機轉子轉動到固定坐標軸α軸方向后靜止不動，電機轉速(角速度)ω為0，此時I_q＝0，I_d＝Ia＝-2Ib＝-2Ic，則電機運行方程為：

即：U_ddt＝rI_ddt+L_ddI_d

考慮一個PWM波周期，IGBT VT1導通時間To和關斷時間Tof，對上式兩邊積分得：

由于在穩定條件下，即控制PWM波作用時間足夠長后，電流波形如圖5所示，

可見，

由此可得：

其中E_dc為直流母線電壓，Vs為該IGBT VT1正向?qū)▔航?，Vd為續流二極管D2正向?qū)▔航担琓o為IGBT VT1導通時間，Tof為IGBT VT1關斷時間，T為PWM波周期，T＝To+Tof，I_a為電機流入電流大小數值，即電機a相線圈流過的相電流。

在考慮IGBT開通時間Ton和IGBT關斷時間Toff的情況下，其控制IGBT VT1的控制PWM波形如圖4中Vt1_1所示，則：

To＝Ta+Toff+(Ta-Td-Ton)，Tof＝T-(Ta+Toff+(Ta-Td-Ton))，其中Ta為IGBT VT1PWM波占空比控制寄存器對應的的時間，其數值在0～TC之間。

則：

帶入得：

其中Vs、Vd可通過查詢IGBT硬件手冊獲得，Ton、Toff可通過查詢IGBT硬件手冊或者通過具體的硬件電路測試獲得，而Td死區時間可根據IGBT資料選擇設置，E_dc為直流母線電壓，通過模數轉換獲得，Ta為IGBT VT1的PWM波控占空比控制寄存器對應的的時間，其數值在0～TC之間，大小由軟件設置，I_a為電機流入電流大小數值，通過與采樣電阻R0連接的電流采樣單元并通過模數轉換獲取，如圖1所示。在滿足電阻R_a辨識的條件下，Ta盡量小，避免造成電流I_a過大，燒壞IGBT或者電機線圈。

可見,選擇合適的控制產生大小適度的電流I_a，查詢IGBT手冊獲取Vs、Vd、Ton、Toff以及控制用的死區時間Td，對直流母線電壓進行模數轉換獲取E_dc數值，對電機線圈電流進行采樣獲取I_a，一并帶入公式就夠識別電機a相電阻數值，為了提高電阻識別準確性，可以采用多組數值取平均值等方法獲取相電阻數值。

可通過控制矢量V3(0，1，0)與零矢量矢量V2(0，0，0)作用時間，控制IGBT VT3導通，IGBT VT1與IGBT VT5關斷方法獲取b相電阻R_b，可通過控制矢量V4(0，0，1)與零矢量矢量V2(0，0，0)作用時間，通過控制IGBT VT5導通，IGBT VT1與IGBT VT3關斷方法獲取c相電阻R_c，最終獲得電機相電阻數值達到離線獲取電機相電阻的目的。
