本發明屬于配電網電壓優化控制，控制間歇性分布式電源并網點電壓波動的技術領域，特別是一種基于分布式供能系統互動能力的配電網電壓協調控制方法。

背景技術：

光伏、風電等間歇型分布式電源的功率輸出受自然條件及氣象條件影響，具有較強的波動性與隨機性。同時，由于配電網R/X比值相比輸電網有明顯差異性，配電網的電壓與有功無功之間的關系并不像輸電網那樣近似解耦，因此，高比例間歇性新能源輸出功率的波動加之負荷需求的隨機變化，會導致配電網末端電壓波動加劇，嚴重影響配電網供電可靠性。針對此問題，部分學者對分布式并網點電壓隨機波動的抑制方法開展了研究：如文獻[1-6]應用自動電壓控制(AVC)通過改變分布式電源并網逆變器的無功輸出，達到抑制并網點電壓波動的目的，然而，分布式電源輸出的無功功率受逆變器容量限制，當外界環境發生較大變化時，往往難以解決電壓波動幅值較大的問題。鑒于此，一些控制方法通過引入蓄電池儲能系統輔助控制(Battery energy storage control,BESC)來彌補這一缺陷，并取得了一定效果[7-9]，但仍具有一定的局限性：首先是此類方法的控制效果受限于蓄電池儲能系統的容量，由于目前技術的欠缺，電池儲能系統的成本依舊居高不下；同時，分布式電源的功率輸出具有隨機不確定性，由此會導致蓄電池儲能系統的頻繁沖放電，加快了蓄電池的老化過程。

對比參考文獻

[1]Y.Miyamoto,Y.Hayashi,Evaluation of improved generation efficiency through residential PV voltage control of a clustered residential grid-interconnected PV[C].Innovative smart grid technologies conference Europe,2010:1-8.

[2]T.Konstantin,S.Peter,B.Scott,Distributed control of reactive power flow in a radial distribution circuit with high photovoltaic penetration[C],IEEE PES General Meeting,PES,2010.

[3]Y.Liu,J.Bebic,B.Kroposki,et al.Distribution system voltage performance analysis for high-penetration PV[C].Energy 2030 conference,2008:1-8.

[4]R.K.Varma,V.Khadkikar,R.Seethapathy,Nighttime application of PV solar Farm as STATCOM to regulate grid voltage[J].IEEE Transactions on energy conversion,2009,24(1):153-162.

[5]H.J.Li,F.X.Li,Y.Xu,Adaptive voltage control with distributed energy resources:Algorithm,theoretical analysis,simulation,and field test verification[J],IEEE Transactions on Power Systems,2010,l25(3):1638-1647.

[6]G.C.Pyo,H.W.Kang,A new operation method for grid-connected PV system considering voltage regulation in distribution system[C].Power and energy society general meeting-conversion and delivery of electrical energy in the 21st century,2008:1-7.

[7]M.Datta,T.Senjyu,A.Yona,A coordinated control method for leveling PV output power fluctuations of PV-diesel hybrid systems connected to isolated power utility[J],IEEE Transactions on Energy Conversion,2009,24(1):153-162.

[8]J.Y.Kim,J.H.Jeon,S.K.Kim,Cooperative control strategy of energy storage system and microsources for stabilizing the microgrid during island operation[J].IEEE Transactions on power electron,2010,25(12):3037-3048.

[9]E.Demirok,D.Sera,R.Teodorescu,Evaluation of the voltage support strategies for the low voltage grid connected PV generators[C].Enerye conversion congress and exposition,2010:710-717.

技術實現要素：

本發明的目的是針對現有技術的不足，而提出一種基于分布式供能系統互動能力的配電網電壓協調控制方法。

本發明解決其技術問題是采取以下技術方案實現的：

一種基于分布式供能系統互動能力的配電網電壓協調控制方法，該方法在明晰分布式供能系統各單元的出力與控制特性基礎上，將分布式供能系統的運行設置為分時段目標切換模式，通過分布式供能系統內的冷/熱/電多能源的雙目標協調優化調度來調整其并網聯絡線的功率需求特征，進而輔助改善配電網并網點的電壓質量，該方法包括步驟如下：

(1)對分布式供能系統的冷熱電負荷、分布式電源出力、電價、氣價進行預測；基于預測數據信息，得到分布式供能系統接入點所在母線第二天24小時的電負荷需求預測信息；

(2)結合上述預測信息結果，利用基于前推回代法的配電網潮流計算方法進行配電網潮流計算，確定分布式供能系統聯絡線并網點的電壓越限時間段范圍，即并網點的電壓越限時間段范圍具體為并網點電壓低于下限0.9pu或大于上限1.1pu的時段；

(3)對分布式供能系統運行模式進行優選，在電壓低于0.9pu或大于1.1pu出現的時段選用電壓追蹤模式，在電壓正常范圍內，即大于0.9pu，小于1.1pu范圍內時選用經濟最優模式，以保障電壓的安全運行要求；

(4)對第二天實時配電網電壓控制效果進行分析，判斷控制后電壓的運行范圍是否大于0.9pu且小于1.1pu，滿足系統運行需求，進而對下一個周期內分布式供能系統的冷熱電負荷、分布式電源出力、電價、氣價進行預測，然后重復進行步驟(2)至步驟(4)。

而且，所述步驟(1)中的進行預測對于光伏發電系統，是利用氣象歷史數據預測第二天光照強度在一天內的變化情況，進而利用光伏發電系統光照強度與有功功率間的數學模型對有功功率進行預測；對于冷熱電負荷，基于歷史用能負荷數據進行預測；對于電價、氣價，利用歷史價格數據進行預測。

而且，所述步驟(3)中兩種模式切換，描述經濟模式和電壓追蹤模式下的最優潮流模型，

①目標函數建立

分布式供能系統經濟最優模式的目標函數如式(1)：

式中，C₁表示該模式下的成本函數；C_ph,i表示第i小時的配網電價預測值；P_i表示第i小時從配電網輸入的電功率值；C_gas,i表示第i小時的天然氣價預測值；P_MT,i第i小時微燃機輸出的電功率；η_MT表示微燃機的發電效率；C_{MT_m}表示折算到單位功率的微燃機硬件成本；P_HP,i表示第i小時熱泵的消耗功率；C_{HP_m}表示折算到單位功率的熱泵硬件成本；P_ES,i表示儲能系統第i小時的充電或放電功率(為表述方便，用正負號區分放電和充電，以放電為正，不再沿用3.2節變量形式)；C_{ES_m}表示折算到單位功率的儲能系統硬件成本；P_PV,i表示第i小時光伏的功率，C_{PV_m}表示折算到單位功率的光伏硬件成本。

電壓追蹤模式的目標函數如式(2)

式中，C₂為電壓追蹤模式的目標函數，U_i為第i小時的配電網聯絡線并網點電壓值，U_SET為配電網聯絡線并網點的電壓設定值，標幺值一般取1.0p.u.

②等式約束

等式約束包括配電網的潮流約束、分布式供能系統內部電負荷約束、熱負荷約束以及儲能系統約束，

潮流約束數學表達式為式(3)與式(4)：

式中，P_Gi是節點i處有功電源注入有功功率；P_Li是節點i處有功負荷；Q_Gi是節點i處無功電源注入無功功率；Q_Li是節點i處無功負荷。

分布式供能系統內部電負荷約束數學表達式為式(5)

P_i+P_MT,i-P_HP,i+P_PV,i+P_ES,i-P_{E_load,i}＝0 (5)

式中，P_{E_load,i}表示第i小時分布式供能系統內的電負荷。

分布式供能系統內部熱負荷平衡約束數學表達式為式(6)

P_MT,iη_{H_E}+P_HP,iCOP_HP,heat-P_{H_load,i}＝0 (6)

式中，η_H-E表示熱電聯供系統供出熱—電功率比，P_MT,iη_{H_E}表示第i小時由熱電聯供系統提供的熱功率；COP_HP,heat表示熱泵制熱能效比，P_HP,iCOP_HP,heat表示第i小時由熱泵提供的熱功率；P_{H_load,i}表示第i小時分布式供能系統內的熱負荷。

儲能平衡約束數學表達式為式(7)

③不等式約束

不等式約束包括各設備的功率約束及儲能系統的荷電狀態約束，表示為如下的約束不等式：

式中，表示熱電聯供系統額定電功率輸出，表示儲能系統最大充電功率，表示儲能系統最大放電功率。

而且，所述步驟(3)中的經濟最優模式是指聯絡線并網點電壓幅值在安全范圍以內，在滿足用戶電、熱需求的前提下，基于分時電價/氣價的經濟參數，優化調度分布式供能系統內部各設備運行狀態，實現該階段內分布式供能系統總成本最小，即經濟最優。

而且，所述步驟(3)中的電壓追蹤模式是指并網點電壓超越預定安全范圍后，在滿足用戶電、熱需求的前提下，基于配電網潮流計算結果，通過優化分布式供能系統內部各設備的有功出力，使得分布式供能系統聯絡線并網點實際電壓持續追蹤電壓設定值，即維持該聯絡電壓與電壓設定值之差最小。

本發明的優點和積極效果是：

本發明提出一種基于分布式供能系統互動能力的配電網電壓協調控制方法，可充分挖掘配電網用戶側的可調控資源的電壓控制響應潛力，而在外界環境發生較大擾動時，有效提高并網點電壓波動控制效果，提高可再生能源的接納能力，改善電能質量。

附圖說明

圖1是本發明分布式供能系統兩種運行模式切換示意圖；

圖2是分布式供能系統接入配電網示意圖；

圖3是分布式供能系統結構圖；

圖4是分布式供能系統電負荷、熱負荷預測值示意圖；

圖5是分布式供能系統的光伏出力預測值示意圖；

圖6是分布式供能系統面臨電價、氣價預測值示意圖；

圖7是自然潮流狀態下分布式供能系統各設備出力情況示意圖；

圖8是自然潮流下分布式供能系統聯絡線并網點電壓值示意圖；

圖9是分布式供能系統經濟最優模式下各設備出力情況示意圖；

圖10是分布式供能系統電壓追蹤模式下各設備出力情況示意圖；

圖11是經濟最優模式與電壓追蹤模式下聯絡線電壓值示意圖；

圖12是雙目標協調模式與自然潮流下聯絡線并網點電壓值示意圖；

圖13是本發明方法實施方式示意圖。

具體實施方式

以下對本發明實施例做進一步詳述：需要強調的是，本發明所述的實施例是說明性的，而不是限定性的，因此本發明并不限于具體實施方式中所述的實施例，凡是由本領域技術人員根據本發明的技術方案得出的其它實施方式，同樣屬于本發明保護的范圍。

一種基于分布式供能系統互動能力的配電網電壓協調控制方法，如圖13所示，該方法在明晰分布式供能系統各單元的出力與控制特性基礎上，將分布式供能系統的運行設置為分時段目標切換模式，通過分布式供能系統內的冷/熱/電多能源的雙目標協調優化調度來調整其并網聯絡線的功率需求特征，進而輔助改善配電網并網點的電壓質量，該方法包括步驟如下：

(1)對分布式供能系統的冷熱電負荷、分布式電源出力、電價、氣價進行預測；基于預測數據信息，得到分布式供能系統接入點所在母線第二天24小時的電負荷需求預測信息；

其中，對于光伏發電系統，首先利用氣象歷史數據預測第二天光照強度在一天內的變化情況，進而利用光伏發電系統光照強度與有功功率間的數學模型對有功功率進行預測；對于冷熱電負荷，基于歷史用能負荷數據進行預測；對于電價、氣價，利用歷史價格數據進行預測。

(2)結合上述預測信息結果，利用基于前推回代法的配電網潮流計算方法進行配電網潮流計算，確定分布式供能系統聯絡線并網點的電壓越限時間段范圍，即并網點的電壓越限時間段范圍具體為并網點電壓低于下限0.9pu或大于上限1.1pu的時段，如圖8中所示，在負荷高峰時段8時-19時之間，并網點電壓低于0.9pu；

(3)對分布式供能系統運行模式進行優選，在電壓低于0.9pu或大于1.1pu出現的時段選用電壓追蹤模式，在電壓正常范圍內，即大于0.9pu，小于1.1pu范圍內時選用經濟最優模式，以保障電壓的安全運行要求；

上述兩種模式切換，如圖1所示，以包含光伏、儲能、微燃機與熱泵等設備的典型分布式供能系統為例，描述經濟模式和電壓追蹤模式下的最優潮流模型，

①目標函數建立

分布式供能系統經濟最優模式的目標函數如式(1)：

式中，C₁表示該模式下的成本函數；C_ph,i表示第i小時的配網電價預測值；P_i表示第i小時從配電網輸入的電功率值；C_gas,i表示第i小時的天然氣價預測值；P_MT,i第i小時微燃機輸出的電功率；η_MT表示微燃機的發電效率；C_{MT_m}表示折算到單位功率的微燃機硬件成本；P_HP,i表示第i小時熱泵的消耗功率；C_{HP_m}表示折算到單位功率的熱泵硬件成本；P_ES,i表示儲能系統第i小時的充電或放電功率(為表述方便，用正負號區分放電和充電，以放電為正，不再沿用3.2節變量形式)；C_{ES_m}表示折算到單位功率的儲能系統硬件成本；P_PV,i表示第i小時光伏的功率，C_{PV_m}表示折算到單位功率的光伏硬件成本。

電壓追蹤模式的目標函數如式(2)

式中，C₂為電壓追蹤模式的目標函數，U_i為第i小時的配電網聯絡線并網點電壓值，U_SET為配電網聯絡線并網點的電壓設定值，標幺值一般取1.0p.u.

②等式約束

等式約束包括配電網的潮流約束、分布式供能系統內部電負荷約束、熱負荷約束以及儲能系統約束，

潮流約束數學表達式為式(3)與式(4)：

式中，P_Gi是節點i處有功電源注入有功功率；P_Li是節點i處有功負荷；Q_Gi是節點i處無功電源注入無功功率；Q_Li是節點i處無功負荷。

分布式供能系統內部電負荷約束數學表達式為式(5)

P_i+P_MT,i-P_HP,i+P_PV,i+P_ES,i-P_{E_load,i}＝0 (5)

式中，P_{E_load,i}表示第i小時分布式供能系統內的電負荷。

分布式供能系統內部熱負荷平衡約束數學表達式為式(6)

P_MT,iη_{H_E}+P_HP,iCOP_HP,heat-P_{H_load,i}＝0 (6)

式中，η_H-E表示熱電聯供系統供出熱—電功率比，P_MT,iη_{H_E}表示第i小時由熱電聯供系統提供的熱功率；COP_HP,heat表示熱泵制熱能效比，P_HP,iCOP_HP,heat表示第i小時由熱泵提供的熱功率；P_{H_load,i}表示第i小時分布式供能系統內的熱負荷。

儲能平衡約束數學表達式為式(7)

③不等式約束

不等式約束包括各設備的功率約束及儲能系統的荷電狀態約束，表示為如下的約束不等式：

式中，表示熱電聯供系統額定電功率輸出，表示儲能系統最大充電功率，表示儲能系統最大放電功率。

(4)對第二天實時配電網電壓控制效果進行分析，判斷控制后電壓的運行范圍是否大于0.9pu且小于1.1pu，滿足系統運行需求，進而對下一個周期內(下一天)分布式供能系統的冷熱電負荷、分布式電源出力、電價、氣價進行預測，然后重復進行步驟(2)至步驟(4)。

其中，所述步驟(3)的經濟最優模式是指聯絡線并網點電壓幅值在安全范圍以內，在滿足用戶電、熱需求的前提下，基于分時電價/氣價的經濟參數，優化調度分布式供能系統內部各設備運行狀態，實現該階段內分布式供能系統總成本最小，即經濟最優。

其中，所述步驟(3)的電壓追蹤模式是指并網點電壓超越預定安全范圍后，在滿足用戶電、熱需求的前提下，基于配電網潮流計算結果，通過優化分布式供能系統內部各設備的有功出力，使得分布式供能系統聯絡線并網點實際電壓持續追蹤電壓設定值，即維持該聯絡電壓與電壓設定值之差最小。

實例

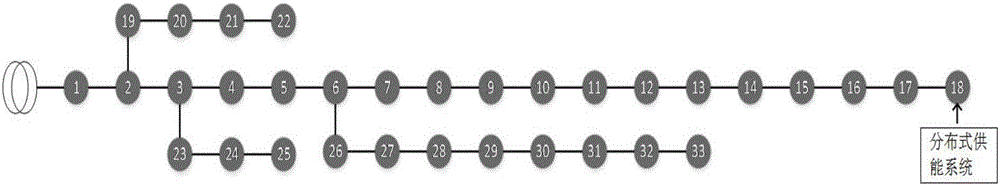

為了驗證發明所提控制方法的有效性，本文基于IEEE 33節點配電系統搭建仿真算例，分布式供能系統在長饋線末端節點(節點18)接入，如圖2所示。算例所采用的分布式供能系統結構如圖3所示，包含電、氣、熱三條母線，由光伏、儲能、熱泵、微燃機等設備組成，同時滿足供能區域內的電負荷和熱負荷需求。

本發明所提出的基于分布式供能系統互動能力的配電網電壓協調控制方法以日前預測得到的光伏、電熱負荷及電價氣價數據為依據制定協調調度控制計劃。我國某地區冬季某日電負荷、熱負荷預測值如圖4所示。光伏出力預測值如圖5所示。分時電價、氣價日前預測值如圖6所示。

1自然狀態

為與經濟模式、電壓追蹤模式以及雙目標協調控制模式形成對比，首先計算不考慮分布式供能系統互動響應能力時的各設備出力情況、成本情況以及分布式供能系統聯絡線并網點電壓波動情況。

圖7為自然潮流狀態下各設備出力情況。如圖7所示，不考慮分布式供能系統互動響應能力，微燃機處于停機狀態，儲能系統不再安排調度計劃，則系統內的電負荷僅由光伏和上級配電網供給，熱負荷僅由熱泵系統供給?？梢钥闯觯芊植际诫娫床▌雍拓摵勺兓绊?，自然潮流狀態下聯絡線功率波動劇烈。

圖8表示自然潮流狀態下聯絡線并網點電壓值。處于饋線末端的電網節點電壓水平整體較低，同時受傳輸功率影響，聯絡線電壓幅值大范圍波動，在負荷高峰時段(8時-19時)電壓接近或越出配電網正常電壓下限(0.9pu)，嚴重限制了系統內的供能可靠性，也對上游配電網的電壓質量造成較大影響。自然潮流下，分布式供能系統的成本為2458.5元。

2經濟最優模式與電壓追蹤模式

以式(1)為目標函數進行的最優潮流計算得到的結果是調度計劃的經濟最優模式，該模式下各設備的出力情況如圖9所示。調度計劃的電壓最優模式是以式(2)為目標函數的最優潮流，該模式下各設備的出力情況如圖10所示。與出力情況相對應，兩種模式下的聯絡線電壓對比情況如圖11所示。

如圖11所示，兩種不同模式下的聯絡線電壓值呈現出巨大的差異性。電壓追蹤模式下，聯絡線并網點電壓基本維持在電壓設定點，全天波動范圍??；經濟最優模式下，聯絡線并網點電壓在較大范圍內波動，甚至在某些時段內甚至超出電壓正常范圍。

考慮分布式系統的供能成本，電壓追蹤模式成本為2509.9元，經濟最優模式成本為2335.3元。由成本對比可以發現，電壓追蹤模式的電壓追蹤效果是以舍棄一定的經濟性作為代價的。

3雙目標協調控制模式

為了利用分布式供能系統的互動響應能力，盡量減少對上游配電網電壓質量造成的影響，同時兼顧系統供能的經濟性，本發明提出一種分布式供能系統內的冷/熱/電多能源的雙目標協調優化調度來調整其并網聯絡線的功率需求特征，進而輔助改善配電網并網點的電壓質量。分布式供能系統優化調度計劃在電壓追蹤模式與經濟最優模式之間切換。根據預測數據，經濟最優模式下的分布式供能系統若在下一個優化周期內有電壓越限可能，則轉入電壓追蹤模式運行，以保持聯絡線并網點電壓追蹤電壓設定點；若分布式供能系統下一個優化周期電壓無越限可能，則從電壓追蹤模式轉為經濟最優模式，盡量削減供能成本，保持較高經濟效益。

圖12為上述場景中雙目標協調模式與自然潮流狀態所對應的聯絡線電壓值，雙目標協調模式的供能成本為2430.5元。

從圖12可以看出，雙目標協調模式能夠維持分布式供能系統聯絡線并網點電壓處于安全范圍，保證供能系統正常運行，維護上游配電網電壓質量，同時在一定程度上提高系統供能經濟性。

受自然環境、生活習慣影響，配電網區域的用能行為表現出明顯的季節變化性、日間變化性以及日內變化性，基于分布式供能系統互動能力的配電網電壓協調控制方法能夠為該地區的調度計劃提供強有力的決策支撐作用，有效提升配電網電壓質量。
