本實用新型涉及一種電力工具，具體涉及一種鋁包帶纏繞裝置。

背景技術：

為保護鋁質絞線或軟母線的表層鋁股不受損傷，在裝設防震錘和懸垂線夾時，需要在安裝處纏繞鋁包帶。目前，工程中鋁包帶纏繞基本采用手工纏繞，不僅費時費力，而且纏繞工藝參差不齊?，F有的鋁包帶呈盤狀，重量大，攜帶和使用都不方便。使用時，作業人員需要將大盤的鋁包帶截斷纏繞成小盤。由于目前沒有專用鋁包帶纏繞工具，生產現場采用人工手動方法纏繞鋁包帶。作業人員一般用鉗子夾住鋁包帶，順著導線表層鋁股絞制方向來纏繞，然后將鋁包帶的端頭折回，壓在金具里邊。人工手動纏繞鋁包帶的方法不僅工作繁瑣，而且鋁包帶長度控制不好，長度不足時無法使用，長度過大時剩余部分又造成較大的浪費。除此之外，手工纏繞時出現的彎比較多、纏繞不規范，鋁包帶纏繞時不能夠緊貼導線，出現空隙等不符合工藝要求、重新纏繞的現象，嚴重影響了工作效率。

技術實現要素：

本實用新型的目的在于提供一種鋁包帶纏繞裝置，解決中鋁包帶纏繞效率低的問題。

本實用新型通過下述技術方案實現：

一種鋁包帶纏繞裝置，包括一個手柄，在手柄上設置有一個齒槽梁，在齒槽梁上設置有兩個可以沿齒槽梁移動的齒架，在其中一個齒架上設置有一個外側具有鋁包帶導向槽的導向壓接齒，在另一個齒架上設置有一個具有鋁包帶入口的入口壓接齒，導向壓接齒與入口壓接齒相對的面均內凹形成與電纜相匹配的結構。本實用新型通過手柄作為轉動部件，手柄的端部設置一個橫向的齒槽梁，通過在齒槽梁中設置兩個可以沿齒槽梁相對運動改變距離的齒架，以使用不同直徑的線纜，在其中一個齒架上安導向壓接齒，另一個齒架上安裝入口壓接齒，導向壓接齒將鋁包帶導入，然后從鋁包帶入口進入到入口壓接齒，經過兩個壓接齒的配合，然后將手柄轉動，帶動鋁包帶纏繞在線纜上，從而完成鋁包帶的纏繞過程，大大提高了纏繞的效率。

所述導向壓接齒相對于入口壓接齒的內側面為兩個弧面的組合結構，兩個弧面的交界線構成螺旋線。進一步講，在導向壓接齒的弧面設計內驅動螺紋結構，壓接齒旋轉一周，軸向前進10mm，即鋁包帶的寬度，鋁包帶在導線上纏繞2圈后，形成一個螺旋臺階，壓接齒A1內弧面設置對應的臺階性螺旋槽，兩者對應咬合，形成內螺紋驅動結構，實現徑向轉動到軸向運動的轉化。

在所述齒槽梁內設置有滑槽，一個齒架固定在齒槽梁上，另一個齒架下方設置有一個與滑槽相匹配的滑塊，在滑塊上設置有一個通孔，一根調節螺桿的一端固定在齒槽梁上，另一端穿過滑塊的通孔，并配置有一個調節螺母。

在所述的齒架上設置有燕尾槽，在導向壓接齒和入口壓接齒上設置有與燕尾槽相匹配的燕尾凸臺；或者在所述的齒架上設置有燕尾凸臺，在導向壓接齒和入口壓接齒上設置有與燕尾凸臺相匹配的燕尾槽。壓接齒與齒架、齒架與齒槽梁之間采用燕尾槽連接，方便拆卸與更換，且充分利用三角形的穩定性原理，實現各部件之間的精確移動；導向壓接齒上設計定位槽口，在結構上該槽口與前匝已纏繞的鋁包帶之間存在軸向偏移，用以控制鋁包帶纏繞入口的位置。

在所述手柄上還設置有安裝鋁包帶的盒體、以及轉軸螺桿。導向壓接齒弧面曲率半徑大于導線半徑，可以適用于不同型號的導線，當導線直徑太小時，可以更換弧面曲率較小的壓接齒，通用性較強。

本實用新型與現有技術相比，具有如下的優點和有益效果：

1、本實用新型一種鋁包帶纏繞裝置，在導向壓接齒的弧面設計內驅動螺紋結構，壓接齒旋轉一周，軸向前進10mm，即鋁包帶的寬度，鋁包帶在導線上纏繞2圈后，形成一個螺旋臺階，壓接齒A1內弧面設置對應的臺階性螺旋槽，兩者對應咬合，形成內螺紋驅動結構，實現徑向轉動到軸向運動的轉化；

2、本實用新型一種鋁包帶纏繞裝置，壓接齒與齒架、齒架與齒槽梁之間采用燕尾槽連接，方便拆卸與更換，且充分利用三角形的穩定性原理，實現各部件之間的精確移動；導向壓接齒上設計定位槽口，在結構上該槽口與前匝已纏繞的鋁包帶之間存在軸向偏移，用以控制鋁包帶纏繞入口的位置；

3、本實用新型一種鋁包帶纏繞裝置，導向壓接齒弧面曲率半徑大于導線半徑，可以適用于不同型號的導線，當導線直徑太小時，可以更換弧面曲率較小的壓接齒，通用性較強。

附圖說明

此處所說明的附圖用來提供對本實用新型實施例的進一步理解，構成本申請的一部分，并不構成對本實用新型實施例的限定。在附圖中：

圖1為本實用新型結構示意圖；

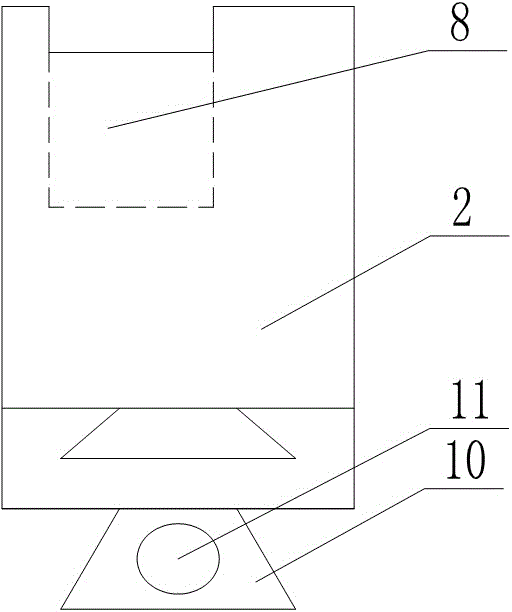

圖2為本實用新型實施例中導向壓接齒沿齒槽梁軸向的結構示意圖。

附圖中標記及對應的零部件名稱：

1-導向壓接齒，2-齒架，3-調節螺桿，4-齒槽梁，6-手柄，7-鋁包帶導向槽，8-鋁包帶入口，9-入口壓接齒，10-滑塊，11-通孔，12-調節螺母，13-轉軸螺桿。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本實用新型作進一步的詳細說明，本實用新型的示意性實施方式及其說明僅用于解釋本實用新型，并不作為對本實用新型的限定。

實施例

如圖1至2所示，本實用新型一種鋁包帶纏繞裝置，包括一個手柄6，在手柄6上設置有一個齒槽梁4，在齒槽梁4內設置有滑槽，一個齒架2焊接固定在齒槽梁4上，另一個齒架2下方設置有一個與滑槽相匹配的滑塊10，在滑塊10上設置有一個通孔11，一根調節螺桿3的一端固定在齒槽梁4上，另一端穿過滑塊10的通孔11，并配置有一個調節螺母12；在其中一個齒架2上設置有一個外側具有鋁包帶導向槽7的導向壓接齒1，導向壓接齒1相對于入口壓接齒9的內側面為兩個弧面的組合結構，兩個弧面的交界線構成螺旋線，在另一個齒架2上設置有一個具有鋁包帶入口8的入口壓接齒9，導向壓接齒1與入口壓接齒9相對的面均內凹形成與電纜相匹配的結構；齒架2上設置有燕尾槽，在導向壓接齒1和入口壓接齒9上設置有與燕尾槽相匹配的燕尾凸臺；作為替換的方式，也可以在的齒架2上設置有燕尾凸臺，在導向壓接齒1和入口壓接齒9上設置有與燕尾凸臺相匹配的燕尾槽；在手柄6上還設置有安裝鋁包帶的盒體、以及轉軸螺桿13。

使用方法如下：首先手工將鋁包帶在導線上纏繞兩圈；然后旋轉調節螺桿3上的調節螺母12，調導向壓接齒1與入口壓接齒9之間的距離，使槽口緊密咬合在導線上；左手按住鋁包帶已纏繞的部分，右手沿導線鋁股絞制方向旋轉鋁包帶纏繞裝置；纏繞到標記位置后，截斷鋁包帶后，取下纏繞器后回纏。

以上所述的具體實施方式，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施方式而已，并不用于限定本實用新型的保護范圍，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
