本實用新型涉及集成灶應急啟動電源系統。

背景技術：

傳統的集成灶需要使用220V電源，當出現斷電情況的時候，就沒有電源供集成灶啟動點火了。

技術實現要素：

本實用新型所要解決的技術問題是克服現有技術的不足，提供集成灶應急啟動電源系統，其能夠在斷電情況下為集成灶提供應急電源，能夠通過鋰電池循環充電使用，使用簡單，節能環保及成本低。

本實用新型所采用的技術方案是：

集成灶應急啟動電源系統，其包括外殼、設于外殼內部且用于將220V交流電轉化成5V直流電的變壓器、與變壓器電性連接的鋰電池、與鋰電池3電性連接且用于將3.7V直流電轉換成3V直流電的啟動電源轉換模塊及與鋰電池電性連接且用于將3.7V直流電轉換成12V直流電的照明電源轉換模塊。

所述外殼1包括底板及與所述底板相適應的上蓋；所述底板與所述上蓋之間通過若干螺絲固定連接，所述底板設有若干配合螺絲固定安裝的安裝孔，所述上蓋設有若干配合螺絲固定安裝的螺絲孔。

所述上蓋上側端設有固定連接耳，每個固定連接耳均設有固定孔。

所述外殼1一端設有電纜進入孔，所述外殼1另一端設有電纜引出孔；所述電纜進入孔處設有第一橡膠圈，所述電纜引出孔處設有第二橡膠圈。

所述底板上固定安裝有第一PCB板，變壓器固定安裝在第一PCB板上，所述底板上固定安裝有第二PCB板，所述啟動電源轉換模塊和照明電源轉換模塊均固定安裝在第二PCB板上，所述鋰電池固定安裝在第二PCB板與底板之間。

所述底板上設有若干配合固定安裝第一PCB板的第一支撐柱，所述底板上設有若干配合固定安裝第二PCB板的第二支撐柱；所述第一PCB板與第一支撐柱之間通過第一螺釘固定連接，所述第二PCB板與第二支撐柱之間通過第二螺釘固定連接。

本實用新型的有益效果是：220V交流電通過變壓器轉換成5V直流電為鋰電池，鋰電池的電能轉化成啟動點火的3V直流電和為照明系統使用的12V直流電，能夠在斷電情況下為集成灶提供應急電源，能夠通過鋰電池循環充電使用，使用簡單，節能環保及成本低。

附圖說明

圖1是本實用新型立體結構示意圖；

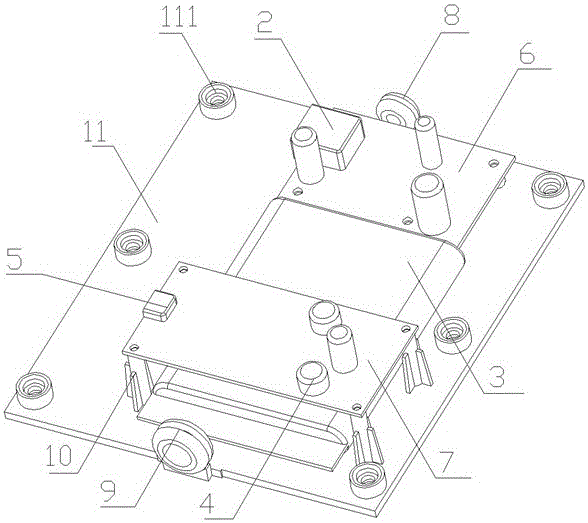

圖2是本實用新型內部結構示意圖。

具體實施方式

如圖1和圖2所示，本實用新型集成灶應急啟動電源系統，其包括外殼1、設于外殼1內部且用于將220V交流電轉化成5V直流電的變壓器2、與變壓器2電性連接的鋰電池3、與鋰電池3電性連接且用于將3.7V直流電轉換成3V直流電的啟動電源轉換模塊4及與鋰電池3電性連接且用于將3.7V直流電轉換成12V直流電的照明電源轉換模塊5。鋰電池電壓為3.7V。

所述外殼1包括底板11及與所述底板11相適應的上蓋12；所述底板11與所述上蓋12之間通過若干螺絲固定連接，所述底板11設有若干配合螺絲固定安裝的安裝孔111，所述上蓋12設有若干配合螺絲固定安裝的螺絲孔。

所述上蓋12上側端設有固定連接耳121，每個固定連接耳121均設有固定孔。

所述外殼1一端設有電纜進入孔，所述外殼1另一端設有電纜引出孔；所述電纜進入孔處設有第一橡膠圈8，所述電纜引出孔處設有第二橡膠圈9。

所述底板11上固定安裝有第一PCB板6，變壓器2固定安裝在第一PCB板6上，所述底板11上固定安裝有第二PCB板7，所述啟動電源轉換模塊4和照明電源轉換模塊5均固定安裝在第二PCB板7上，所述鋰電池3固定安裝在第二PCB板7與底板11之間。

所述底板11上設有若干配合固定安裝第一PCB板6的第一支撐柱，所述底板11上設有若干配合固定安裝第二PCB板7的第二支撐柱10；所述第一PCB板6與第一支撐柱之間通過第一螺釘固定連接，所述第二PCB板7與第二支撐柱10之間通過第二螺釘固定連接。

本實用新型的有益效果是：220V交流電通過變壓器轉換成5V直流電為鋰電池，鋰電池的電能轉化成啟動點火的3V直流電和為照明系統使用的12V直流電，能夠在斷電情況下為集成灶提供應急電源，能夠通過鋰電池循環充電使用，使用簡單，節能環保及成本低。
