本實用新型涉及一種360°無線充電支架。

背景技術：

現有的充電支架大多都是固定在一個角度或者只能單一角度旋轉，不能360°旋轉，使用不方便。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供了一種360°無線充電支架，其可以360°旋轉，十分方便。

本實用新型是這樣實現的，一種360°無線充電支架，包括一發射部以及一與所述發射部磁性連接的接收部，所述發射部包括一托架以及一與所述托架阻尼轉動連接的固定底座，所述托架內置有一送電線圈，所述托架下端固設一球體，所述球體上開設有一貫穿所述球體并與所述托架連通的通孔，所述固定底座上端固設有一橫截面為圓形的柱體，所述柱體軸向開設有一貫穿所述柱體的安裝孔，所述球體阻尼轉動設于所述安裝孔內，所述柱體上開設有多個沿其軸向延伸且呈環形排列的凹槽，兩相鄰所述凹槽之間形成一凸臺，所述凸臺內壁開設有一與所述球體外壁相匹配的弧形凹槽，所述柱體外周壁設有外螺紋，所述柱體外周螺接有一固定套；

所述固定底座內置有一電路板，所述固定底座外周壁開設有一輸入接口，所述電路板與所述輸入接口電連接；

所述電路板通過導線與所述送電線圈電連接，所述導線穿設于所述通孔內，所述托架上安裝有多個用于與所述接收部磁吸連接的第一磁鐵，所述第一磁鐵上部設有一密封蓋；

所述接收部包括一手機殼，所述手機殼內置有一用于與手機充電接口電連接的受電線圈，所述手機殼內置有多個用于與所述托架內的第一磁鐵相吸附的第二磁鐵。

進一步地，所述固定底座底部安裝有一第一絕緣板。

進一步地，所述第一絕緣板底部固設有一第一硅膠墊。

進一步地，所述托架上部安裝有一第二絕緣板。

進一步地，所述第二絕緣板上部固設有一第二硅膠墊。

進一步地，所述受電線圈上表面設有一與手機背面相貼的第一保護膜。

進一步地，所述接收部的下表面設有一第二保護膜。

本實用新型提供的360°無線充電支架，由于在安裝孔內壁設有弧形凹槽，通過擰緊固定套可以將球體夾持在安裝孔內，實現球體與安裝孔內壁之間阻尼轉動連接，使托架在固定底座上旋轉且可以停留在任一位置；將裝有接收部的手機靠近發射部的托架，接收部與托架便會磁吸連接，通過旋轉托架可以輕松找到適合手機的擺放角度，便于觀看手機；將外接USB充電接頭插入固定底座上的輸入接口，托架上的送電線圈通入外部交流電會產生變化的磁場，接收部的受電線圈與送電線圈之間產生電磁感應，通過電磁感應使得受電線圈產生感應電流，通過受電線圈產生的感應電流對手機進行充電；安裝有接收部的手機既可以放在托架上充電，也可以脫離托架在發射部的有效工作范圍內充電，操作簡單，使用方便。

附圖說明

為了更清楚地說明本實用新型的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型提供的發射部的分解示意圖。

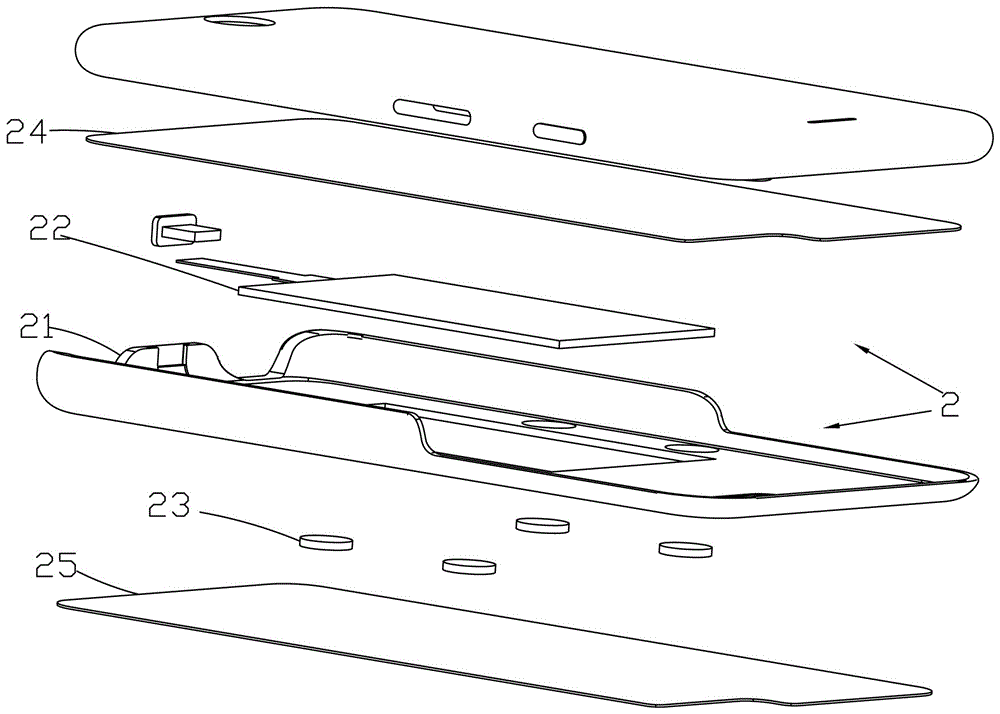

圖2是本實用新型提供的接收部的分解示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

如圖1和圖2所示，本實用新型實施例提供的360°無線充電支架，包括一發射部1以及一與發射部1磁性連接的接收部2，發射部1包括一托架11以及一與托架11阻尼轉動連接的固定底座12，托架11內置有一送電線圈111，托架11下端固設一球體13，球體13上開設有一貫穿球體13并與托架11連通的通孔131，固定底座12上端固設有一橫截面為圓形的柱體121，柱體121軸向開設有一貫穿柱體121的安裝孔1211，球體13阻尼轉動設于安裝孔1211內，柱體121上開設有多個沿其軸向延伸且呈環形排列的凹槽1212，兩相鄰凹槽1212 之間形成一凸臺1213，凸臺1213內壁開設有一與球體13外壁相匹配的弧形凹槽(未示出)，柱體121外周壁設有外螺紋1214，柱體121外周螺接有一固定套122；

固定底座12內置有一電路板(未示出)，固定底座12外周壁開設有一輸入接口(未示出)，電路板與輸入接口電連接；

電路板通過導線(未示出)與送電線圈111電連接，導線穿設于通孔131內，托架11上安裝有多個用于與接收部2磁吸連接的第一磁鐵112，第一磁鐵112上部設有一密封蓋14；

接收部2包括一手機殼21，手機殼21內置有一用于與手機充電接口電連接的受電線圈22，手機殼21內置有多個用于與托架11內的第一磁鐵112相吸附的第二磁鐵23。

進一步地，固定底座12底部安裝有一第一絕緣板15，由于第一絕緣板15可以防止電路板漏電，可以有效地提高固定底座12的安全性。

進一步地，第一絕緣板15底部固設有一第一硅膠墊16，由于第一硅膠墊16比較柔軟，將固定底座12通過雙面膠紙固定在物體表面時，其可以保證固定底座12與物體表面接觸更充分，從而提高固定底座12的穩定性。

進一步地，托架11上部安裝有一第二絕緣板17，由于第二絕緣板17可以防止送電線圈111漏電，可以有效地提高托架11的安全性。

進一步地，第二絕緣板17上部固設有一第二硅膠墊18，由于第二硅膠墊18比較柔軟，當接收部2與托架11通過內部磁鐵相磁吸時，第二硅膠墊18可以起到緩沖的作用，有效地保護接收部2的安全。

進一步地，受電線圈22上表面設有一與手機背面相貼的第一保護膜24，可以保護手機背面不會被刮花。

進一步地，接收部2的下表面設有一第二保護膜25，可以保護接收部2下表面不會被刮花。

本實用新型提供的360°無線充電支架，由于在安裝孔1211內壁設有弧形凹槽，通過擰緊固定套122可以將球體13夾持在安裝孔1211內，實現球體13與安裝孔1211內壁之間阻尼轉動連接，使托架11在固定底座12上360°旋轉且可以停留在任一位置；將裝有接收部2的手機靠近發射部1的托架11，接收部2與托架11便會磁吸連接，通過旋轉托架11可以輕松找到適合手機的擺放 角度，便于觀看手機；將外接USB充電接頭插入固定底座12上的輸入接口，托架11上的送電線圈111通入外部交流電會產生變化的磁場，接收部2的受電線圈22與送電線圈111之間產生電磁感應，通過電磁感應使得受電線圈22產生感應電流，通過受電線圈22產生的感應電流對手機進行充電；安裝有接收部2的手機既可以放在托架11上充電，也可以脫離托架11在發射部1的有效工作范圍內充電，操作簡單，使用方便。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本實用新型的保護范圍。
