本實用新型涉及機械技術領域，具體而言，涉及一種振動馬達。

背景技術：

現有技術中的振動馬達是在中心軸的一端安裝偏心輪，利用中心軸與偏心輪高速旋轉產生的離心力得到激振力，從而達到振動的目的。但是，現有的振動馬達的外殼通常為組合式的塑料外殼，拆裝很不方便、且很不牢固；外殼內部的中心軸，其中心定位的精準度較低，中心軸在高速旋轉的過程中，會造成噪音大、能耗高、部件磨損嚴重以及使用壽命短等缺陷。

技術實現要素：

本實用新型提供一種振動馬達，其能夠至少部分解決現有技術中結構不牢固、噪音大、能耗高、部件磨損嚴重以及使用壽命短的技術問題。

本實用新型提供的振動馬達包括馬達定子、馬達轉子和殼體，所述馬達定子固定安裝在所述殼體的內部，所述馬達轉子可轉動地安裝在所述殼體的內部，所述馬達定子包括線圈組件、用于產生磁場，所述馬達轉子包括中心軸和磁鐵組件，所述磁鐵組件用于在磁場中帶動所述中心軸往復運動，所述殼體包括前端蓋、后端蓋和環形外殼，所述前端蓋和所述后端蓋分別安裝在所述環形外殼相對的兩個開口端。

進一步，所述馬達轉子還包括連接軸，所述連接軸的一端端部與所述中心軸的一端端部固定連接，所述連接軸的另一端端部與所述后端蓋可轉動地連接。

進一步，所述馬達轉子還包括回位組件，所述回位組件連接在所述連接軸與所述后端蓋之間，用于使所述中心軸回位至中心位置。

進一步，所述回位組件包括回位部和固定部，所述回位部的一端端部與所述連接軸的另一端端部固定連接，所述回位部的另一端端部與所述固定部的一端端部固定連接，所述固定部的另一端端部與所述后端蓋可轉動地連接。

進一步，所述回位部為彈性結構，所述彈性結構為鋼線、鋼片中的任一種。

進一步，所述磁鐵組件包括多個磁鐵，所述磁鐵圍繞所述連接軸的軸線均勻安裝在所述連接軸的表面。

進一步，所述磁鐵組件還包括多個增磁鐵片，所述增磁鐵片圍繞所述連接軸的軸線均勻安裝在所述連接軸的表面、且與所述磁鐵錯開分布。

進一步，所述馬達定子還包括多個線圈支架，所述線圈支架圍繞所述連接軸的軸線均勻分布，所述線圈支架包括U型槽、第一繞線支架和第二繞線支架，所述第一繞線支架與所述第二繞線支架分別安裝在所述U型槽的兩個相對的開口端，所述馬達轉子位于所述U型槽的內部。

進一步，所述線圈組件包括多個線圈，每一所述線圈纏繞在一個所述線圈支架上、且依次包圍所述第一繞線支架、所述U型槽的底壁、所述第二繞線支架。

進一步，所述U型槽采用矽鋼材料制成，所述環形外殼采用金屬材料制成。

相比現有的振動馬達，本實用新型提供的振動馬達具有以下有益效果：

本實用新型的振動馬達通過將馬達定子和馬達轉子設置在環形外殼的內部，并將前端蓋和后端蓋分別安裝在環形外殼相對的兩個開口端，結構簡單、組裝牢固且拆裝方便；馬達定子包括線圈組件、用于產生磁場，馬達轉子包括中心軸和磁鐵組件，在磁場中，中心軸由磁鐵組件帶動往復運動，能夠確保振動的振幅均勻、振動頻率高；此外，將中心軸設置在環形外殼內部，并用前端蓋和后端蓋支撐中心軸，能夠確保中心軸的中心定位精準，使中心軸在高速旋轉的過程中噪音小、能耗低、部件磨損較小以及使用壽命較長。

附圖說明

為了更清楚地說明本實用新型具體實施方式的技術方案，下面將對具體實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的一些實施方式，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本實用新型具體實施方式的振動馬達的整體外形的示意圖；

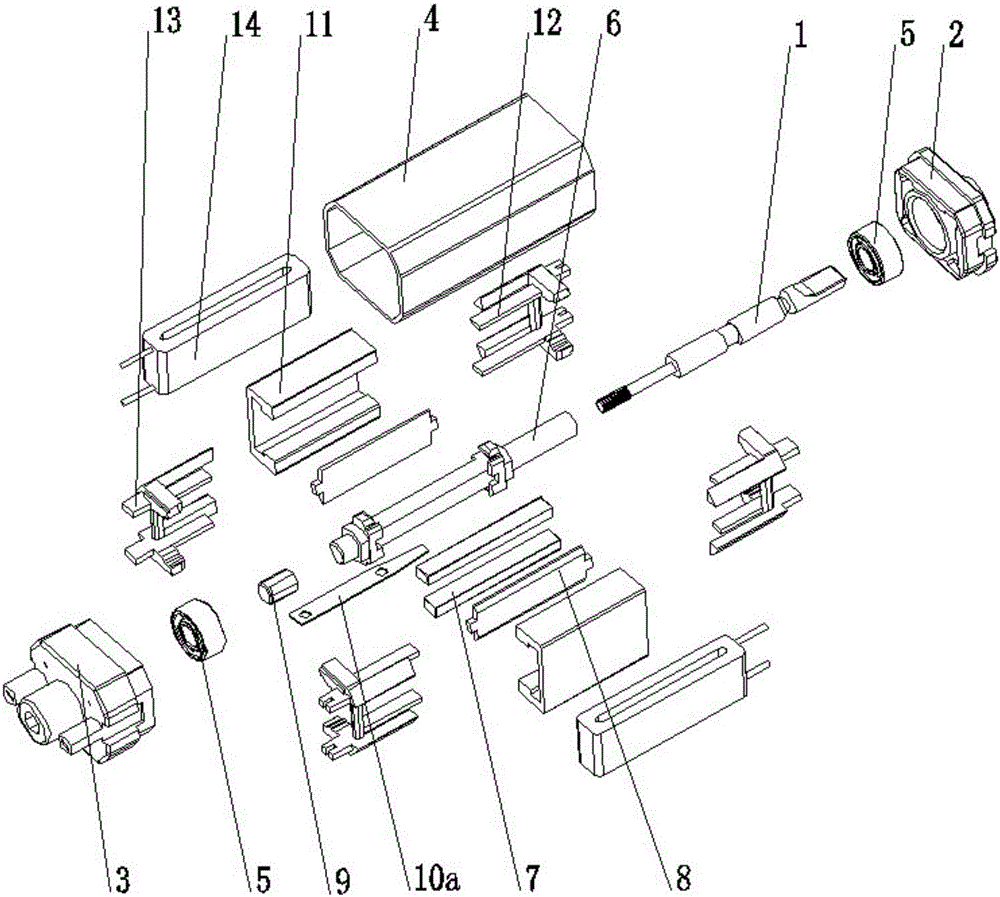

圖2為圖1中振動馬達的分解結構的示意圖；

圖3為回位部為鋼線的局部結構示意圖；

圖4為回位部為鋼片的局部結構示意圖；

圖中標記分別為：

1、中心軸；2、前端蓋；3、后端蓋；4、環形外殼；

5、軸承；6、連接軸；7、磁鐵；8、增磁鐵片；

9、固定部；10a、鋼線；10b、鋼片；

11、U型槽；12、第一繞線支架；13、第二繞線支架；

14、線圈。

具體實施方式

為使本實用新型具體實施方式的目的、技術方案和優點更加清楚，下面將結合本實用新型實施方式中的附圖，對本實用新型實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本實用新型一部分實施方式，而不是全部的實施方式。

因此，以下對在附圖中提供的本實用新型的實施方式的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施方式。基于本實用新型中的實施方式，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本實用新型的描述中，需要理解的是，術語“前”、“后”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該實用新型產品使用時慣常擺放的方位或位置關系，或者是本領域技術人員慣常理解的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實用新型具體實施方式的振動馬達的整體外形的示意圖，圖2為圖1中振動馬達的分解結構的示意圖，如圖1和圖2所示，振動馬達包括馬達定子、馬達轉子和殼體，馬達定子固定安裝在殼體的內部，馬達轉子可轉動地安裝在殼體的內部，馬達定子包括線圈組件、用于產生磁場，馬達轉子包括中心軸1和磁鐵組件，磁鐵組件用于在磁場中帶動中心軸1往復運動，殼體包括前端蓋2、后端蓋3和環形外殼4，前端蓋2和后端蓋3分別安裝在環形外殼4相對的兩個開口端。

中心軸1通過前端蓋2和后端蓋3支撐在環形外殼4的內部，并且中心軸1與前端蓋2和后端蓋3之間均通過軸承5連接，不僅使中心軸1能夠相對殼體轉動，而且結構簡單、拆裝方便。

前端蓋2、后端蓋3以及環形外殼4形成一個中空的殼體，能夠有效地將各個結構容納在殼體的內部，提高了結構的緊湊性。并且，前端蓋2和后端蓋3分別內嵌于環形外殼4相對的兩個開口端，前端蓋2、后端蓋3與環形外殼4的連接方式有多種選擇，例如：卡接、鉚接或者通過螺栓連接。環形外殼4能夠使前端蓋2的中軸線與后端蓋3的中軸線處于同一直線上；兩個軸承5分別位于前端蓋2的中心位置和后端蓋3的中心位置，這樣，能夠保證中心軸1的中軸線與環形外殼4的中軸線處于同一直線上，使中心軸1的中心定位精準。

需要說明的是，中心軸1的一端設置在前端蓋2的外部用于與其它構件連接，該其他構件是需要振動馬達提供動力的構件，例如:牙刷、洗臉?biāo)⒒蛘甙茨ζ鞯取?/p>

此外，環形外殼4采用金屬材料制成，不僅使振動馬達組裝牢固，而且使前端蓋2和后端蓋3的定位更加精準，有利于提高中心軸1的位置精準度。中心軸1采用不銹鋼材料制成，不銹鋼材料強度大，能夠減小中心軸1的彎曲變形，保證較高的同軸度，減小因高速旋轉產生的噪音。

馬達轉子還包括連接軸6，連接軸6的一端端部與中心軸1的一端端部固定連接，連接軸6的另一端端部與后端蓋3可轉動地連接。

磁鐵組件包括多個磁鐵7，磁鐵7圍繞連接軸6的軸線均勻安裝在連接軸6的表面，能夠使連接軸6受力均勻，避免在長時間使用之后連接軸6的一側出現疲勞損傷，而影響連接軸6的使用壽命。多個磁鐵7能夠與線圈組件產生的磁場發生同性相斥異性相吸的現象，從而帶動中心軸1做往復轉動；需要說明的是，磁鐵組件和線圈組件的設置位置可以有很多種選擇，只要能夠使二者產生同性相斥異性相吸的現象即可。

磁鐵7的數量可以是多個，下面以磁鐵7為兩個舉例說明，并將兩個磁鐵7分別命名為第一磁鐵和第二磁鐵。第一磁鐵和第二磁鐵以連接軸6的軸線為軸對稱設置在連接軸6上，且第一磁鐵的N級靠近第二磁鐵的S級。磁鐵7的材料可以有多種選擇，例如:鐵氧體、釹鐵硼、釤鈷或者鋁鎳鈷等。本實施方式中的第一磁鐵和第二磁鐵均選用釹鐵硼磁鐵，釹鐵硼磁鐵具有較高的磁性，即使外界磁場較小，也可以有靈敏的反應，能夠提高連接軸6以及中心軸1往復轉動的精度。

磁鐵組件還包括多個增磁鐵片8，增磁鐵片8圍繞連接軸6的軸線均勻安裝在連接軸6的表面、且與磁鐵7錯開分布。在磁場的內部放置磁介質可以改變磁場的磁導率，本實施方式在磁場中放置增磁鐵片8，能夠增加磁場的磁導率。具體地，增磁鐵片8的數量為兩個，兩個增磁鐵片8以連接軸6的軸線為軸對稱分布在連接軸6上，且每個增磁鐵片8均位于相鄰設置的兩個磁鐵7之間。

本實施方式中，將磁鐵7和增磁鐵片8均安裝在連接軸6的表面，而未直接安裝在中心軸1的表面，能夠育效地減輕中心軸1的負重，減少中心軸1的故障率，進而延長本實施方式提供的振動馬達的使用壽命。

馬達轉子還包括回位組件，回位組件連接在連接軸6與后端蓋3之間，用于使中心軸1回位至中心位置。當中心軸1轉動一定角度后利用回位組件自身的塑性或者彈性可以將中心軸1回復到原來的中心位置。

回位組件包括回位部和固定部9，其中，回位部為彈性結構，彈性結構為鋼線、鋼片中的任一種。圖3為回位部為鋼線的局部結構示意圖，鋼線用標記10a表示，圖4為回位部為鋼片的局部結構示意圖，鋼片用標記10b表示。如圖2～圖4所示，回位部的一端端部與連接軸6的另一端端部固定連接，回位部的另一端端部與固定部9的一端端部固定連接，固定部9的另一端端部與后端蓋3可轉動地連接。回位部自身具有一定的塑性，其可以利用這部分塑性使中心軸1在線圈組件未通電的情況下保持靜止或者在線圈組件通電的情況下回位。

具體的，當中心軸1發生轉動時，會使回位部產生一定的塑性變形，當磁場消失時，回位部的這部分塑性變形會逐漸恢復到自然狀態，從而帶動中心軸1回復到原來的位置。由于振動馬達的中心軸1并不需要太大角度的偏轉量，回位部本身所具有的韌性，就完全可以滿足中心軸1轉動角度的需要；而且，相比于彈簧或者中心定位針等回位部，鋼線10a和鋼片10b具有較強的韌性，即使在長時間使用之后，其韌性也不會有過大的損失，可以解決彈簧等韌性較小、使用較長時間后會引起的疲勞損傷、韌性減小的技術問題，可以減少設備的故障率，使各結構長時間保持較高的精度。

在上述實施方式的基礎上，馬達定子還包括多個線圈支架，線圈支架圍繞連接軸6的軸線均勻分布，線圈支架包括U型槽11、第一繞線支架12和第二繞線支架13，第一繞線支架12與第二繞線支架13分別安裝在U型槽11的兩個相對的開口端，馬達轉子位于U型槽11的內部。對應的，線圈組件包括多個線圈14，線圈14的數量與線圈支架的數量相等。每一線圈14纏繞在一個線圈支架上、且依次包圍第一繞線支架12、U型槽11的底壁、第二繞線支架13。

當給線圈14充電時，在線圈14的周圍可以產生磁場。改變線圈14內部電流的流向，可以改變磁場的方向，從而實現線圈14與磁鐵7同性相斥異性相吸的現象，使磁鐵7帶動中心軸1轉動。需要說明的是，線圈14可以是漆包線。

線圈14依次包圍第一繞線支架12、U型槽11的底壁、第二繞線支架13，能夠?qū)⒕€圈14產生的磁感應線匯聚在U型槽11的內部，再由于馬達轉子設置在U型槽11的內部，匯聚的磁感應線能夠?qū)Υ盆F7產生較大的磁力，從而提高中心軸1轉動的效率，進一步提高振動馬達的工作效率。

U型槽11可以由多種材料制成，作為一種優選的方案，U型槽11采用矽鋼材料制成。矽鋼材料能夠增加磁場的磁導率，從而增加磁鐵7受到的磁力，使中心軸1在較短時間內就可以達到指定的角度，縮短轉動的時間，達到提高振動馬達振動效率的目的。

需要說明的是，線圈14和線圈支架分別可以有多個，作為一種優選的方案，設置多個線圈14，使多個磁場疊加，可以增加磁場的磁通量，增加磁鐵7受到的磁力，縮短中心軸1轉動的時間。當線圈14數量為多個時，線圈支架的數量也為多個，以線圈14的數量為兩個為例，線圈支架的數量也為兩個，此時，兩個線圈14可以對稱設置在連接軸6的兩側，需要注意的是，兩個線圈14的繞線方向應該一致，從而確保兩個磁場是疊加的。

本實施方式提供的振動馬達通過將馬達定子和馬達轉子設置在環形外殼的內部，并將前端蓋和后端蓋分別安裝在環形外殼相對的兩個開口端，結構簡單、組裝牢固且拆裝方便；馬達定子產生的磁場強，馬達轉子的磁力大，中心軸能夠在較短時間內達到指定的角度，提高了振動馬達的振動效率；中心軸的中心定位精準，產生的噪音小，能耗低，部件磨損較小，可以減少設備的故障率，使各結構長時間保持較高的精度，保證了振動馬達的使用壽命。

以上所述僅為本實用新型的優選實施方式而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
