本實用新型涉及一種振動能量采集模塊，屬于環境能量采集領域。

背景技術：

隨著科學技術的進步和人們對科技產品的方便性和實用性的要求越來越高，加上能利用微弱電能工作的電路模塊的出現，使得向市場推廣無需電池，無需外接電源線，使用方便的能量采集裝置成為可能。在國家大力提倡節能環保型社會的今天，這種無需外部能源的自發電能量采集裝置更符合人們對環保型產品的追求。

技術實現要素：

為了克服現有技術的不足,本實用新型提供一種振動能量采集模塊。

一種振動能量采集模塊，輔助磁鐵固定在端蓋上，端蓋封堵在線框的兩端，線框的中部連接線圈，線框的內腔放置主磁鐵。

線圈纏繞在線框外，輔助磁鐵固定在端蓋的凹槽里面。

在磁鐵的單邊加裝滾輪結構，滾輪結構連接滾輪。

在磁鐵外面加裝軸承的安裝架，安裝架的側面裝有微型的邊滾輪，邊滾輪分布在安裝架的四角。

安裝架的端面連接端面滾輪，端面滾輪分布在安裝架的兩側。

輔助磁鐵固定在一側的端蓋。

本實用新型的目的在于從環境及生物體運動中無處不在的振動能量采集電能，為其他電子設備及器件供電。

在基于上述振動能量采集模塊的原理下，提供另外三種延伸結構，在特定使用環境下提高了振動能量采集的靈敏度與采集效率。

本實用新型的優點是結構簡單，成本低廉，使用方便，采集效率高。

附圖說明

當結合附圖考慮時，通過參照下面的詳細描述，能夠更完整更好地理解本實用新型以及容易得知其中許多伴隨的優點，但此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定，如圖其中：

圖1為本實用新型的基礎結構原理示意圖；

圖2為本實用新型提供的基礎結構爆炸示意圖；

圖3為本實用新型提供的第一種延伸結構示意圖；

圖4為本實用新型提供的第二種延伸結構示意圖；

圖5為本實用新型提供的第三種延伸結構示意圖。

下面結合附圖和實施例對本實用新型進一步說明。

具體實施方式

顯然，本領域技術人員基于本實用新型的宗旨所做的許多修改和變化屬于本實用新型的保護范圍。

本技術領域技術人員可以理解，除非特意聲明，這里使用的單數形式“一”、“一個”、“所述”和“該”也可包括復數形式。應該進一步理解的是，本實用新型的說明書中使用的措辭“包括”是指存在所述特征、整數、步驟、操作、元件和/或組件，但是并不排除存在或添加一個或多個其他特征、整數、步驟、操作、元件、組件和/或它們的組。此外，這里使用的“連接”或“耦接”可以包括無線連接或耦接。這里使用的措辭“和/或”包括一個或更多個相關聯的列出項的任一單元和全部組合。

本技術領域技術人員可以理解，除非另外定義，這里使用的所有術語(包括技術術語和科學術語)具有與本實用新型所屬領域中的普通技術人員的一般理解相同的意義。還應該理解的是，諸如通用字典中定義的那些術語應該被理解為具有與現有技術的上下文中的意義一致的意義，并且除非像這里一樣定義，不會用理想化或過于正式的含義來解釋。

為便于對本實用新型實施例的理解，下面將結合附圖以幾個具體實施例為例做進一步的解釋說明，且各個實施例并不構成對本實用新型實施例的限定。

實施例1：

本實例提供一種結構如圖1所示的振動能量采集模塊，包括輔助磁鐵1、線圈2、主磁鐵3、線框4、端蓋5。

輔助磁鐵1固定在端蓋5上，端蓋5封堵在線框4的兩端，線框4的中部纏繞線圈2，線框4的內腔放置主磁鐵3，根據磁鐵同極相斥的原理，在振動環境下主磁鐵3在兩端輔助磁鐵1的作用下，在線框4中來回滑動，使線圈2切割磁力線，產生電能。

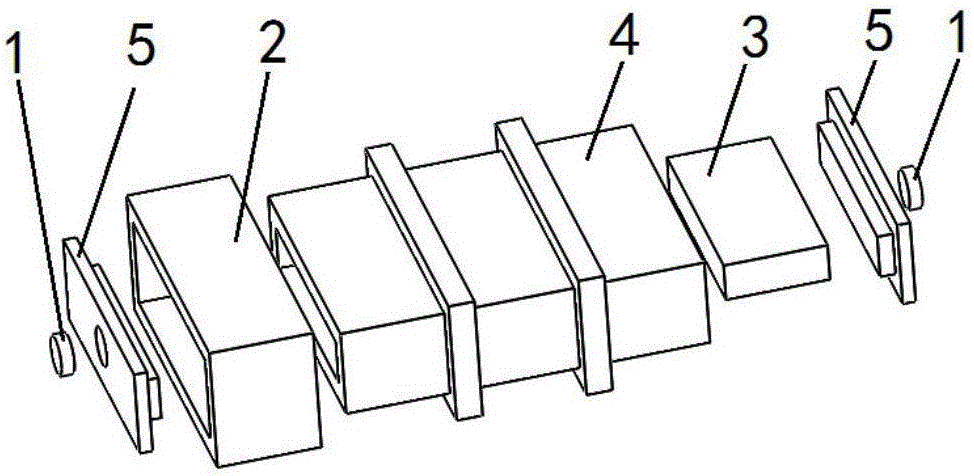

本實例提供了一種如圖2所示的基礎的振動能量采集模塊結構爆炸示意圖，線圈2纏繞在線框4外，主磁鐵3裝在線框4內部，端蓋5堵住線框4的兩端，輔助磁鐵1固定在端蓋5的凹槽里面。

實施例2：

本實例提供一種結構如圖3所示的振動能量采集模塊，在前述實施例1的基礎上，增加滾輪使主磁鐵3在線框4中滑動更加順暢，增加靈敏度的同時減小能量損失。

當振動能量采集模塊于某一方向安裝時，可根據磁鐵5與線框4的接觸面，在磁鐵的單邊加裝滾輪結構6，滾輪結構6連接滾輪7，所用滾輪7為微型滾輪，這樣便使得磁鐵與線框間的滑動摩擦變為滾動摩擦，減小了摩擦阻力，提高了振動能量采集的靈敏度及采集效率。

實施例3：

本實例提供一種結構如圖4所示的振動能量采集模塊，在前述實施例2的基礎上，改進滾輪的分布方式，使得振動能量采集模塊可以適應各種不同的安裝方向，進一步提高模塊的靈敏度及采集效率。

在磁鐵5外面加裝軸承安裝架8，安裝架8上的側面裝有微型的邊滾輪7，邊滾輪7分布在安裝架8的四角，安裝架8上的端面連接端面滾輪9，端面滾輪9分布在安裝架8的兩側。

因端面滾輪9離磁鐵5太近，會受到磁場的干擾而影響轉動，在振動能量采集模塊尺寸可接受的范圍內，也可把端面滾輪9替換成塑料滾輪。

實施例4：

本實例提供一種結構如圖5所示的振動能量采集模塊，當模塊用來采集豎直方向的振動能量時，為減小模塊體積并提高采集效率，可采用圖5所示方案。

端蓋5封堵在線框4的兩端，線框4的中部連接線圈2，僅在線框4的底部端蓋5上安裝輔助磁鐵1，當豎直方向有振動時，主磁鐵3在本身自重的影響下及輔助磁鐵1的斥力下，實現上下振動，使線圈2切割磁力線，產生電能。

以上對本實用新型提出的一種振動能量采集裝置進行了詳細說明，并通過實例對本實用新型的原理及實施方式進行了具體詮釋，以幫助理解本方面的核心原理及方法，并提供了另外三種改進思路。

本實用新型并不限于上述實施方式，本說明書內容不應理解為對本實用新型的限制，本領域技術人員在不背離本實用新型的實質內容的前提下，所做的任何改進、替換等均屬于本實用新型范圍內，這樣的變形例也全部包含在本實用新型的保護范圍之內。
