本實用新型涉及電機制造領域，尤其設有一種可調節電機底座。

背景技術：

帶鋼生產過程中，需要用到電機，電機底座通常是水平設置的，當電機運轉時間較長后，皮帶或者鏈條會發生松弛，需要工作人員對電機進行緊固或維修，如果長時間不處理就會造成設備故障甚至電機損壞。

因此，如何設計一種裝置來解決皮帶松弛問題成為本領域技術人員研究的課題。

技術實現要素：

為解決背景技術提到的問題，本實用新型提出如下技術方案：

一種可調節電機底座，包括底座框體，所述的底座框體為長方體狀，所述底座框體頂部滑動設有支撐板，所述支撐板均勻設有若干電機安裝孔，所述支撐板兩側底面均設有上齒輪條，所述底座框體底部設有與上齒輪條對應的兩根下齒輪條，所述上齒輪條與下齒輪條之間均設有兩個齒輪，所述齒輪中心連接搖桿。

優選的，所述的底座框體頂部側壁設有兩個相對應的凹槽，用以容納支撐板。

優選的，所述的支撐板兩側均設有兩個滾輪軸承，使支撐板在底座框體上能夠更為方便的滑動。

優選的，所述支撐板帶有滾輪軸承的側面嵌入連接底座框體的凹槽中。

優選的，所述的齒輪和下齒輪條之間設有可拆卸的墊塊，用以固定支撐板，即固定電機。

優選的，所述的電機安裝孔設有4個。

使用時，電機固定在支撐板上，通過搖桿來調整電機位置，之后用墊塊將本裝置固定住，當皮帶或鏈條松動時，只需通過搖桿控制就能夠再次將電機位置調整好，使用非常方便。

本實用新型作為一種電機底座，具有調整電機位置，且使用方便合理的優點。

附圖說明：

圖1為本實用新型的整體外觀示意圖。

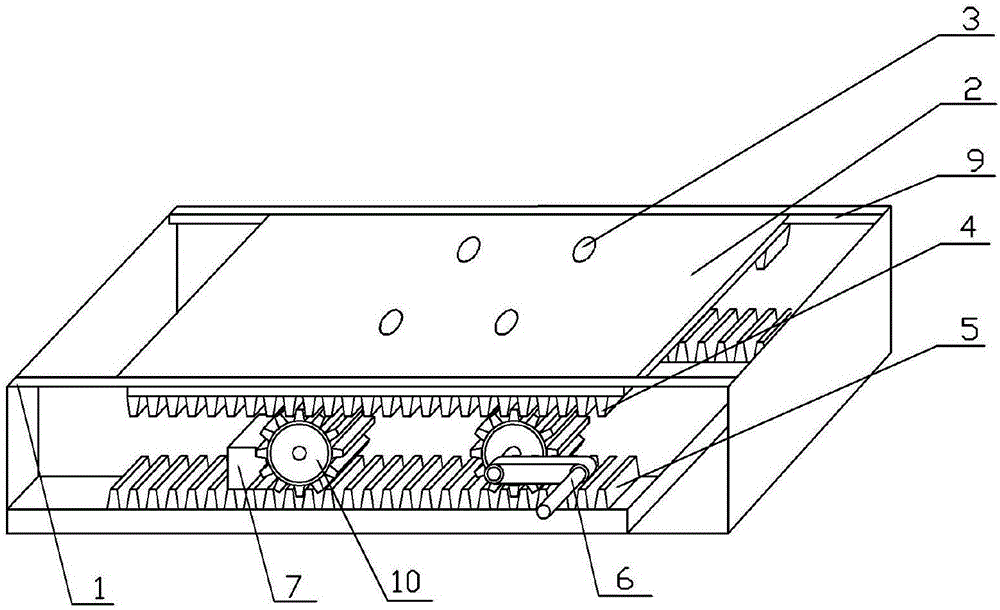

圖2為本實用新型的整體結構示意圖。

圖3為本實用新型的支撐板結構示意圖。

圖4為本實用新型A部放大示意圖。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面對本實用新型作進一步說明：

一種可調節電機底座，包括底座框體1，所述的底座框體1為長方體狀，所述底座框體1頂部滑動設有支撐板2，所述支撐板2均勻設有若干電機安裝孔3，所述支撐板2兩側底面均設有上齒輪條4，所述底座框體1底部設有與上齒輪條4對應的兩根下齒輪條5，所述上齒輪條4與下齒輪條5之間均設有兩個齒輪10，所述齒輪10中心連接搖桿6。

優選的，所述的底座框體1頂部側壁設有兩個相對應的凹槽9，用以容納支撐板2。

優選的，所述的支撐板2兩側均設有兩個滾輪軸承8，使支撐板2在底座框體1上能夠更為方便的滑動。

優選的，所述支撐板2帶有滾輪軸承8的側面嵌入連接底座框體1的凹槽9中。

優選的，所述的齒輪10和下齒輪條5之間設有可拆卸的墊塊7，用以固定支撐板2，即固定電機。

優選的，所述的電機安裝孔3設有4個。

使用時，電機固定在支撐板2上，通過搖桿6來調整電機位置，之后用墊塊7將本裝置固定住，當皮帶或鏈條松動時，只需通過搖桿6控制就能夠再次將電機位置調整好，使用非常方便。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。
