本實用新型涉及充電裝置，具體涉及一種充電座以及帶充電座的智能手表。

背景技術：

隨著科技的進步，各種各樣的電子產品已成為生活和工作中常用的工具，如手機、智能手表、手環、數碼相機等。這些電子產品一般都使用可重復充電的電池作為電源，每隔一段時間便需使用充電器進行充電，才可正常使用。充電座便為電子產品常用的充電器，其通過外露的導體端子對電子產品進行充電。

但是現有的手機、智能手表、手環等電子產品，由于空間有限，無法容納大容量的電池，當手機、智能手表、手環的附加功能使用較多，如接電話、打電話等時間稍長，則會大大增加電池的耗電量，如果用戶不能及時找到可充電源，即使帶有充電器也無法給產品充電，從而給用戶使用造成不便。

如公開號為CN201623348U的中國專利文獻公開了一種充電座，該充電座包括充電主體和固定座，充電主體包括基座和電路板，基座設有收容槽，電路板固定于收容槽內，電路板表面裝設有充電接頭，固定座卡持于收容槽內，該固定座具有彈性膠袋，膠袋內裝有顆粒物，固定座上開設有貫穿固定座的開槽，充電接頭伸入到開槽內。該實用新型提供的充電座，通過在固定座的開口槽上設置彈性膠袋，使充電座開口槽的形狀可變，從而可支撐固定各種不同型式的裝置，但是該充電座和現有的充電座均存在相同問題，即如果不能及時找到可充電源，該充電座則無法給產品充電。

技術實現要素：

本實用新型主要是針對現有充電座在無外接電源時無法給產品充電的問題，提供一種充電座，該充電座在無外接電源時，通過該內置的可充電電池實現對電子產品充電，同時提供一種帶充電座的智能手表。

為實現上述目的，本實用新型提供的充電座，包括充電座主體，所述充電座主體內設有充電電路，還包括導電針和至少一個可充電電池，所述導電針設于所述充電座主體上，所述導電針具有與用電器連接的連接部，所述連接部突出于充電座主體的外表面，所述可充電電池和導電針與所述充電電路連接。

本實用新型在充電座主體上設有導電針，并且在充電座主體內至少設置一個與充電電路連接的可充電電池，當該充電座連接外接電源時，可以給可充電電池充電，當手環、智能手表等需要充電而又不能及時找到外接電源時，即可通過充電座內置的可充電電池給手環、智能手表等充電。本實用新型提供的充電座內設的充電電路，可通過設置芯片模塊以實現不同的功能，如充電時，先給連接的電子產品充電，再給內置的可充電電池充電，或先給內置的可充電電池充電，再給連接的電子產品充電，或同時給連接的電子產品和內置的可充電電池充電。

作為優選，所述充電座主體包括底座和設于所述底座上的上蓋，所述底座設有收容槽，所述充電電路和可充電電池設于所述收容槽內，所述上蓋設有與所述導電針相配合的針孔，所述導電針的連接部穿過所述上蓋并凸伸出上蓋表面。充電座主體可根據實際需要，如可充電電池的大小等設計成不同的形狀，如圓形、方形等。

作為優選，所述充電電路連接有電源線，所述底座的一側設有孔洞，所述電源線穿過所述孔洞位于底座外。充電電路連接的電源線可以為帶USB接口的電源線，也可以為帶電壓轉換器的電源線，當為帶電壓轉換器的電源線時，也可以根據需要將電壓轉換器內置在充電座主體內，并與充電電路連接。

作為優選，所述充電電路連接有指示燈，所述底座的側面設有指示槽，所述指示燈收容于所述指示槽內。指示燈主要為可充電電池的充電狀態和放電狀態提供指示。

作為優選，所述充電座還包括與充電電路連接的USB接口，所述底座的一側設有開口槽，所述USB接口位于所述開口槽內或通過導線經所述開口槽懸伸于底座外。通過設置不同的充電接口，以適用于不同的電子產品。

本實用新型還提供了一種帶充電座的智能手表，包括手表本體，所述手表本體的下端面設有充電孔，還包括如上所述的充電座，所述充電座的導電針與所述手表本體的充電孔相配合。

作為優選，所述手表本體內設有主磁鐵，所述充電座主體內設有副磁鐵。通過主磁鐵和副磁鐵的吸附作用，可將手表本體和充電座緊密連接，便于手表本體上的充電孔與充電座上的導電針接觸，以進行充電。

作為優選，所述手表本體內設有2個主磁鐵，所述充電座主體內設有2個副磁鐵，且2個主磁鐵所在的直線方向與2個副磁鐵所在的直線方向相同，2個主磁鐵的間距與2個副磁鐵的間距相同。通過上述設置可使2個主磁鐵形成的磁場與2個副磁鐵形成的磁場為鏡面對稱，便于手表本體上的充電孔與充電座上的導電針接觸時自動對位，不需要手工對位。

本實用新型的有益效果是：本實用新型提供的充電座，充電座設置有充電針和可充電電池，在無外接電源時，通過該內置的可充電電池即可實現對手環、智能手表、手機等電子產品充電。

附圖說明

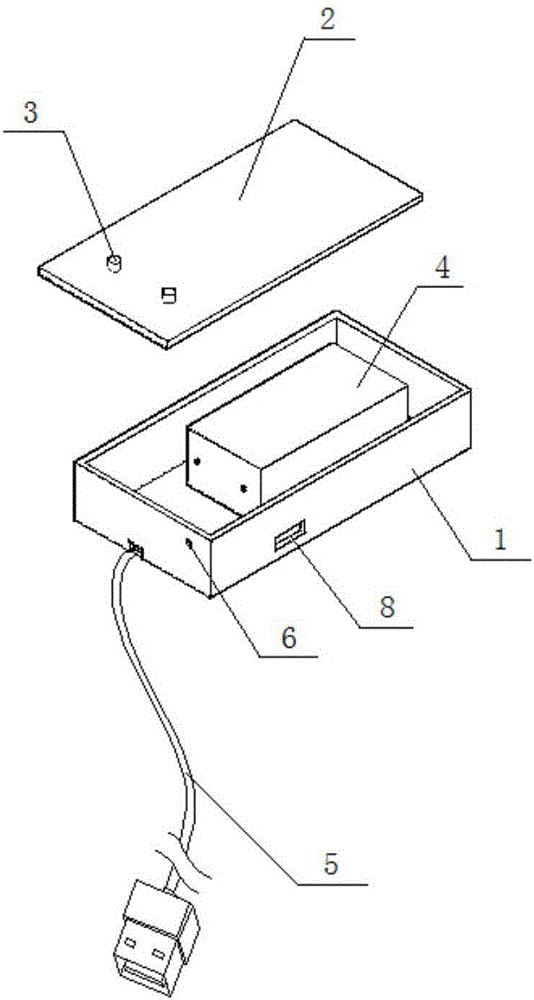

圖1為本實用新型一實施例提供的一種充電座的結構示意圖；

圖2為本實用新型另一實施例提供的一種帶充電座的智能手表的結構示意圖。

圖中：1-底座，2-上蓋，3-導電針，4-可充電電池，5-電源線，6-指示燈，7-手表本體，8-USB接口

具體實施方式

下面結合附圖對本實用新型技術方案的實施例進行詳細說明。

圖1為本實用新型一實施例提供的一種充電座的結構示意圖，該充電座包括由底座1和上蓋2組成的充電座主體，還包括導電針3，在上蓋2上設有與導電針3相配合的針孔，導電針3具有與用電器連接的連接部，該連接部穿過上蓋2的針孔凸伸出上蓋2的表面。底座1內設有收容槽，收容槽內設有一個可充電電池4，收容槽內還設有充電電路(充電電路圖中未示出)，導電針3和可充電電源4與充電電路連接。本實施例在收容槽內設置一個可充電電池4，當充電座連接外接電源時，可充電電池4可通過外接電源充電，當手環、智能手表等需要充電而又不能及時找到外接電源時，通過充電座內置的可充電電池4即可給手環、智能手表等充電。

本實施例的充電座還包括電源線5和指示燈6，在底座2的側面分別設有孔洞和指示槽，電源線5穿過孔洞與充電電路連接，指示燈6收容于指示槽內，指示燈6主要為可充電電池4的充電狀態和放電狀態提供指示。電源線5為帶USB接口的電源線，也可以為帶電壓轉換器的電源線，電源線5帶電壓轉換器時，也可以根據需要將電壓轉換器內置在充電座主體內，并與充電電路連接。

本實施例中的充電座還包括與充電電路連接的USB接口8，在底座1的一側面設有開口槽，所述USB接口8位于所述開口槽內，所述USB接口8也可以通過導線經所述開口槽懸伸于底座外。

圖2為本實用新型另一實施例提供的一種帶充電座的智能手表的結構示意圖，該智能手表包括手表本體7和如圖1所示的充電座，在手表本體7的下端面設有充電孔，手表本體7下端面的充電孔與導電針3相配合，通過導電針3與充電孔接觸，以此給手表本體7充電。

在手表本體7內設有2個主磁鐵，在如圖1所示的充電座內設有2個副磁鐵(主磁鐵、副磁鐵圖中未示出)，2個主磁鐵所在的直線方向與2個副磁鐵所在的直線方向相同，2個主磁鐵的間距與2個副磁鐵的間距相同。上述設置可使2個主磁鐵形成的磁場與2個副磁鐵形成的磁場為鏡面對稱，便于手表本體上的充電孔與充電座上的導電針接觸時自動對位，不需要手工對位，方便使用。
