本實用新型涉及配電系統，具體涉及一種鉆井船DP3閉環電力系統。

背景技術：

DP3是dynamic positioning，即動態定位。鉆井船一般是遠離岸的作業船，所以一旦要拖去廠里維修，成本是非常高的。為了減少這種可能，就出現了DP2和DP3，DP2要求基本所有的系統都有兩套，包括管系，但是駕駛室只有一套。DP3更進一步，不僅所有系統都是雙套的，連駕駛室都是雙套的，兩套駕駛室都在駕駛甲板(bridge deck)，分別在兩端，中間用A60分隔，任何一套系統或者設備，甚至是發動機室(engine room)，控制室(control room)燒掉，照樣還能正常在海上作業。

在DP3工作模式下，各DP組相互獨立，中壓系統母聯斷開。如圖1所示，各段系統各自獨立，在運行時相互間的互聯開關/斷路器都處于斷開狀態，且每段中至少要保證一臺發電機在線運行，這樣同時運行的主機最少需要4臺。一旦A/B/C/D中任何一段中有2個主機同時出現故障，那么DP系統將受到嚴重威脅，可靠性相對較低。這種情況下，要求所有主機全部在線，這樣需要運行的主機多，耗燃油多，成本較高，給生產中的使用和維護帶了較大困難，成本相對較高。

技術實現要素：

本實用新型提出了一種鉆井船DP3閉環電力系統，提高電力系統在DP3情況下供電的穩定性，實現電站運行安全、可靠，節約能源，管理智能化。

為了實現上述實用新型目的，本實用新型采取的技術方案如下：

一種鉆井船DP3閉環電力系統，包括：多路主機供電設備、一個或者多個隔熱層、一個或者多個負載設備和一個或者多個自動轉換開關ATS；

多路主機供電設備之間設置隔熱層并且通過常閉開關連接；

每路所述主機供電設備包括發電機、接地電阻和變壓器，所述發電機和接地電阻串聯，一端與母線電連接，另一端接地；所述變壓器與母線電連接，將母線電壓轉換為負載設備對應的電壓；

兩路或者多路所述主機供電設備通過所述自動轉換開關ATS為所述負載設備供電。

優選地，每路主機供電設備包括兩個或者多個發電機、兩個或者多個接地電阻：每個發電機與一個接地電阻串聯，一端與母線電連接，另一端接地。

優選地，所述接地電阻包括連續工作型接地電阻。

優選地，所述每路主機供電設備還包括開關，所述開關串聯在發電機與接地電阻的支路。

優選地，所述自動轉換開關ATS包括單刀雙擲開關或者單刀多擲開關。

優選地，所述母線的電壓為11kV。

優選地，所述變壓器的輸入電壓為11kV，輸出電壓為690V。

優選地，所述隔熱層為A60級防火分隔層。

本實用新型和現有技術相比，具有如下有益效果：

本實用新型的技術方案在滿足規范要求的前提下，各段母排連成環路，在保證DP3定位的前提下，可實現電站運行安全、可靠，節約能源，管理智能化。同時在出現單點故障如短路情況下，新型的監測系統會快速的識別故障點，并迅速的斷開就近的各路開關，保證動力系統正常運行。較以往常規設計項目可節省7％的燃油，主機維修費用可節省30％。

附圖說明

圖1是相關技術的鉆井船DP3開環電力系統的結構示意圖；

圖2是本實用新型實施例的鉆井船DP3閉環電力系統的結構示意圖；

圖3是本實用新型實施例的鉆井船DP3閉環電力系統的結構示意圖。

具體實施方式

為使本實用新型的實用新型目的、技術方案和有益效果更加清楚明了，下面結合附圖對本實用新型的實施例進行說明，需要說明的是，在不沖突的情況下，本申請中的實施例和實施例中的特征可以相互任意組合。

如圖2和圖3所示，本實用新型實施例提供一種鉆井船DP3閉環電力系統，多路主機供電設備、一個或者多個隔熱層、一個或者多個負載設備和一個或者多個自動轉換開關ATS(Automatic transfer switching)；

多路主機供電設備之間設置隔熱層并且通過常閉開關連接；

每路所述主機供電設備包括發電機、接地電阻和變壓器，所述發電機和接地電阻串聯，一端與母線電連接，另一端接地；所述變壓器與母線電連接，將母線電壓轉換為負載設備對應的電壓；

兩路或者多路所述主機供電設備通過所述自動轉換開關ATS為所述負載設備供電。

為防止所述主機供電設備由于短路等原因起火，將每路所述主機供電設備之間用所述隔熱層分離。

船上有很多艙室如果沒有絕緣材料，一個艙室失火會迅速波及到相鄰的艙室，所以就要求在船上分了很多防火區，不同防護區之間根據要求在艙壁上敷設絕緣材料，即隔熱層，保證在相鄰防火區失火后達到一定時間內阻止火勢蔓延的作用。

優選地，每路主機供電設備包括兩個或者多個發電機、兩個或者多個接地電阻：每個發電機與一個接地電阻串聯，一端與母線電連接，另一端接地。

其中，所述接地電阻包括連續工作型接地電阻。

優選地，所述每路主機供電設備還包括開關，所述開關串聯在發電機與接地電阻的支路。

當系統出現故障，比如母線失壓或者減載發生時，通過斷開開關使得發電機與母線斷開。

其中，所述自動轉換開關ATS包括單刀雙擲開關或者單刀多擲開關。

所述母線的電壓為11kV。

所述變壓器的輸入電壓為11kV，輸出電壓為690V。

這樣一路主機供電設備起火，不會影響其他主機供電設備。將每路所述主機供電設備設置在不同機艙中，可以達到更好的隔離效果。根據規范要求，如果有兩路主機供電設備同時出現故障，相關聯的常閉開關會在很短的時間內及時斷開，保證其余系統的正常運行，形成DP開環狀態繼續運行，可靠性大大提高。

所述隔熱層包括A60級防火分隔層。

實施例1

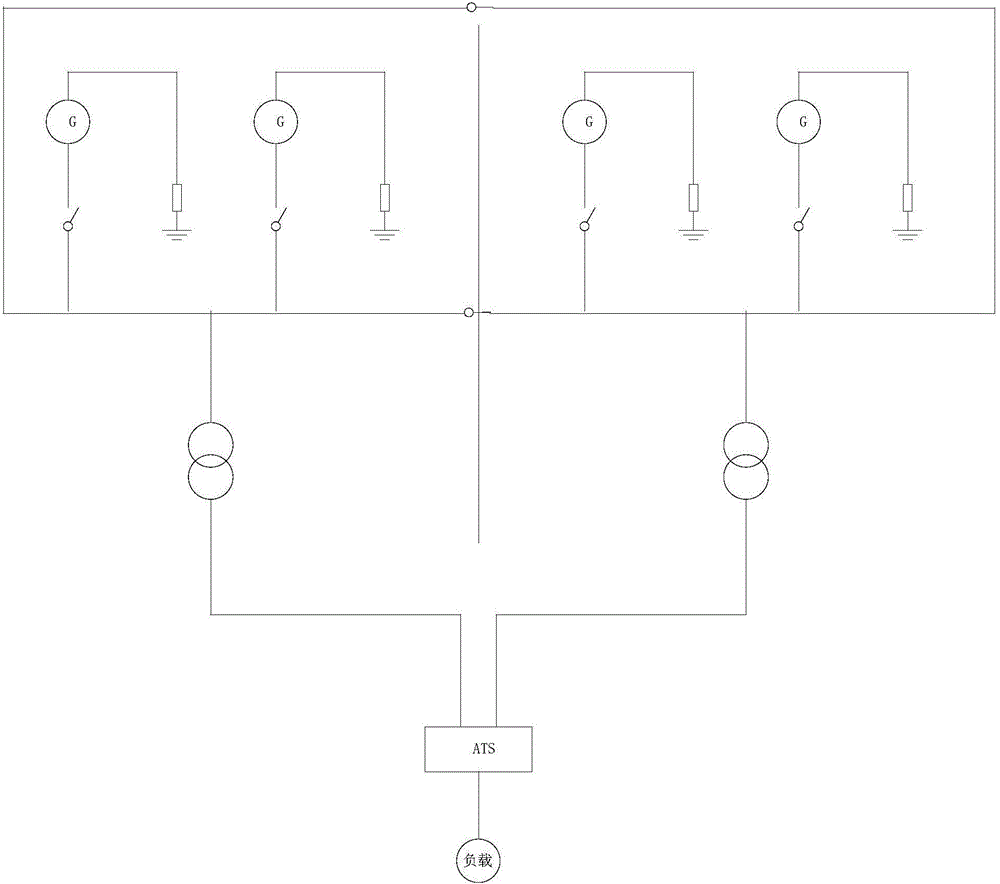

如圖2所示，供電系統包括兩路主機供電設備、照明負載和一個自動轉換開關ATS；

兩路主機供電設備之間設置隔熱層并且通過常閉開關連接；

每路所述主機供電設備包括發電機、接地電阻和變壓器，所述發電機和接地電阻串聯，一端與母線電連接，另一端接地；所述變壓器與母線電連接，將母線電壓轉換為負載設備對應的電壓；

兩路所述主機供電設備通過所述自動轉換開關ATS為所述負載設備供電。

負載設備為照明負載、推進器、電動機等相關負載設備，供電方式為雙路供電，當有一路主機供電設備失電，通過自動轉換開關ATS立即接入另一路主機供電設備。

雖然本實用新型所揭示的實施方式如上，但其內容只是為了便于理解本實用新型的技術方案而采用的實施方式，并非用于限定本實用新型。任何本實用新型所屬技術領域內的技術人員，在不脫離本實用新型所揭示的核心技術方案的前提下，可以在實施的形式和細節上做任何修改與變化，但本實用新型所限定的保護范圍，仍須以所附的權利要求書限定的范圍為準。
