本實用新型涉及一種維護裝置，具體為一種輸變電線路維護裝置，屬于電力維修設備技術領域。

背景技術：

隨著社會的發展，科技的不斷進步，我國電網建設的不斷發展，電網線路維護的工作進一步受到重視，在工作人員進行工作時經常由于需要要進入野外深山中，電網旁邊可能存在多種雜物碎石需要清理，在遇到損壞線路時，由于不能有效檢測其是否漏電而導致錯過了最佳搶修時間，且也給工作人員的人生安全帶來了危害，當工作人員遇到危險或被困于某處不能出來時，需要呼救引起路人注意，在一些特定的情況下，由于線網損壞嚴重，工作人員難以修理且需對線網進行取證時，需要攜帶攝像裝置進行取證后回去研究，影響了工作人員的工作效率，因此針對上述問題，我們提出了一種輸變電線路維護裝置。

技術實現要素：

本實用新型提供一種輸變電線路維護裝置，可以有效解決實際應用中工作人員維修檢測線路裝置結構簡單，難以滿足多種工作需求等問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種輸變電線路維護裝置，包括掛繩、手柄、電池口、USB充電口、掛鉤、護手、第一柱體、控制按鈕、控制面板、伸縮導電頭、卡扣、連接件、第二柱體、緊固按鈕、螺紋伸縮桿、錘頭、急救燈管、攝像頭和絕緣套，所述手柄一端與護手固定連接，且所述護手上嵌入有掛鉤，所述護手頂部固定安裝有第一柱體，且所述第一柱體頂端安裝有攝像頭，所述第一柱體頂端設有控制按鈕，所述控制按鈕上側安裝有控制面板，所述第一柱體通過連接件與第二柱體連接，且所述第一柱體頂部滑動嵌入有急救燈管。

作為本實用新型的一種優選技術方案，所述第二柱體頂部與螺紋伸縮桿伸縮連接，且所述螺紋伸縮桿端部轉動連接有錘頭，所述錘頭有四個錘面。

作為本實用新型的一種優選技術方案，所述第一柱體一端安裝有卡扣，且所述第一柱體另一端轉動連接有伸縮導電頭。

作為本實用新型的一種優選技術方案，所述護手上設有USB充電口和電池口，所述手柄底部連接有掛繩。

作為本實用新型的一種優選技術方案，所述控制面板與所述伸縮導電頭和所述急救燈管電性連接，且所述急救燈管可發出多種顏色燈光。

本實用新型所達到的有益效果是：本實用新型結構緊湊，使用方便，工作人員在進行檢查維護時，可通過錘頭對雜質硬物進行去除，裝置可進行折疊，懸掛在腰間皮帶上，攜帶十分方便，與第一柱體上伸縮連接的急救燈管可發出多種顏色燈光，在工作人員遇險時可發出求救信號，裝置上的攝像頭可對現場出現難以解決問題的情況下進行拍攝取證，通過可伸縮的導電頭來探測被檢查物體是否有電，避免了工作人員收到傷害，具有良好的經濟效益和社會效益，適宜推廣使用。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型一種輸變電線路維護裝置的結構示意圖；

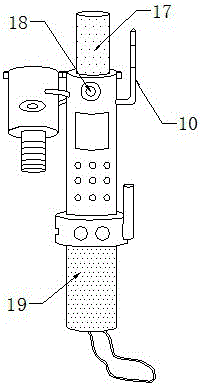

圖2是本實用新型一種輸變電線路維護裝置的折疊狀態示意圖；

圖中：1、掛繩；2、手柄；3、電池口；4、USB充電口；5、掛鉤；6、護手；7、第一柱體；8、控制按鈕；9、控制面板；10、伸縮導電頭；11、卡扣；12、連接件；13、第二柱體；14、緊固按鈕；15、螺紋伸縮桿；16、錘頭；17、急救燈管；18、攝像頭；19、絕緣套。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：如圖1-2所示，本實用新型一種輸變電線路維護裝置，包括掛繩1、手柄2、電池口3、USB充電口4、掛鉤5、護手6、第一柱體7、控制按鈕8、控制面板9、伸縮導電頭10、卡扣11、連接件12、第二柱體13、緊固按鈕14、螺紋伸縮桿15、錘頭16、急救燈管17、攝像頭18和絕緣套19，手柄2一端與護手6固定連接，且護手6上嵌入有掛鉤5，護手6頂部固定安裝有第一柱體7，且第一柱體7頂端安裝有攝像頭18，第一柱體7底端設有控制按鈕8，控制按鈕8上側安裝有控制面板9，第一柱體7通過連接件12與第二柱體13連接，且第一柱體7頂部滑動嵌入有急救燈管17。

第二柱體13頂部與螺紋伸縮桿15伸縮連接，且螺紋伸縮桿15端部轉動連接有錘頭16，錘頭16有四個錘面，錘頭16可通過螺紋伸縮桿15進行伸縮，通過緊固按鈕14可將錘頭16固定住，多個錘面在工作時更加方便。

第一柱體7一端安裝有卡扣11，且第一柱體7另一端轉動連接有伸縮導電頭10，可根據實際情況來選擇長短對檢測線路進行測量是否漏電。

護手6上設有USB充電口4和電池口3，手柄2底部連接有掛繩1，在戶外電量用完時可使用備用電池進行補充。

控制面板9與伸縮導電頭10和急救燈管17電性連接，且急救燈管17可發出多種顏色燈光，在工作人員遇險時可發出求救信號。

具體的，通過螺紋伸縮桿15可將錘頭16連接上，且可根據實際情況來選擇規格不一的錘頭16，錘頭16可通過螺紋伸縮桿15進行伸縮，通過緊固按鈕14可將錘頭16固定住，以滿足不同的工作需求，裝置內采取USB充電口4和電池口3兩種供電方式，在戶外電量用完時可使用備用電池進行補充，裝置可通過連接件12進行折疊，懸掛在腰間皮帶上，攜帶十分方便，第一柱體7上的伸縮導電頭10可根據實際情況來選擇長短對檢測線路進行測量是否漏電，控制面板9與伸縮導電頭10電性連接，通過控制面板9可將漏電情況顯示出來，折疊后的第一柱體7上的伸縮嵌入有急救燈管17，在工作人員遇險時可發出求救信號，裝置上的攝像頭18可對現場出現難以解決問題的情況下進行拍攝取證，方便工作人員帶回進行研究。

本實用新型結構緊湊，使用方便，工作人員在進行檢查維護時，可通過錘頭對雜質硬物進行去除，裝置可進行折疊，懸掛在腰間皮帶上，攜帶十分方便，與第一柱體上伸縮連接的急救燈管可發出多種顏色燈光，在工作人員遇險時可發出求救信號，裝置上的攝像頭可對現場出現難以解決問題的情況下進行拍攝取證，通過可伸縮的導電頭來探測被檢查物體是否有電，避免了工作人員收到傷害，具有良好的經濟效益和社會效益，適宜推廣使用。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
