本發明涉及輸變電領域，尤其涉及一種具有安全警報功能的輸變電系統。

背景技術：

隨著超、特高壓輸電工程的建設和發展，互聯電網的覆蓋區域逐步擴大，輸變電設備運行安全對電網安全可靠運行的影響更為突出。對輸變電設備的運行狀態進行監測、故障診斷、狀態評估，對提高輸變電設備的運行可靠性與利用率，實現設備的優化管理具有重要科學意義和應用價值。

在管理過程中，輸變電設備中任何部件的失竊，以及無關人員的進入，都有可能造成財物上的損失，更有可能導致輸變電系統無法正常運作，甚至可能造成巨大的安全隱患，所以如何保障輸變電系統的安全，防止無關人員的進入，成了輸變電系統中亟需解決的問題。

技術實現要素：

為了解決以上技術問題，本發明提供了一種具有安全警報功能的輸變電系統，包括輸變電設備，還包括中央服務器、區域檢測設備、警報設備、攝像頭、圖像識別裝置、具有射頻標簽的手持部件，以及固定設于輸變電設備入口處的射頻讀寫器；

所述射頻讀寫器讀取所述射頻標簽的信息，并判斷其是否與預設的信息相符，若符合，則反饋身份驗證成功信號至所述中央服務器；否則，則反饋身份驗證失敗信號至所述中央服務器；

所述區域檢測設備用以：

在工作狀態下，檢測是否有對象進入與對應輸變電設備相關的位置區域，若有，則反饋警報信號至中央服務器；

所述中央服務器用以：

響應身份驗證成功信號，若所述攝像頭處于工作狀態，則驅動其進入待機或關機狀態，若所述警報設備在進行警報，則驅動其停止警報；

響應身份驗證失敗信號，驅動所述攝像頭進入工作狀態，以采集與對應輸變電設備相關的位置區域的畫面；

響應所述報警信號，驅動所述警報設備進行報警；

響應所述報警信號，驅動所述攝像頭進入工作狀態，以采集與對應輸變電設備相關的位置區域的畫面；

將采集的畫面傳至所述圖像識別裝置；

所述圖像識別裝置用以：

接收所述攝像頭采集的畫面，從中提取人臉畫面，將其與預先存入的圖像進行比對，若匹配成功，則反饋身份驗證成功信號至所述中央服務器。

可選的，所述區域檢測設備包括若干超聲波探測器。

可選的，所述中央服務器用以：在響應到所述身份驗證失敗信號后，在預設的時間內仍未收到身份驗證成功信號，則驅動所述警報設備進行報警。

可選的，所述警報設備包括設于中央服務器端的第一報警設備和/或設于現場輸變電設備的第二報警設備。

可選的，所述第一報警設備和第二報警設備均采用聲光報警設備。

可選的，所述的具有安全警報功能的輸變電系統還包括傳感設備，所述傳感設備，用以檢測輸變電設備的工作參數，并反饋工作參數至所述中央服務器；

所述中央服務器用以，當所采集工作參數超出閾值，則驅動對應的所述攝像頭進入工作狀態，直至工作參數返回閾值內。

可選的，所述的具有安全警報功能的輸變電系統還包括傳感設備和處理器；

所述傳感設備，用以檢測輸變電設備的工作參數，并反饋工作參數至所述處理器；

所述處理器，用以依據所反饋的工作參數進行判斷，若其超出了第一閾值，則反饋啟動信號至所述后臺服務器；

所述后臺服務器用以響應所述啟動信號，驅動所述攝像頭進入工作狀態。

可選的，所述傳感設備包括溫度傳感器、和/或噪音傳感器、和/或電壓電流監測電路，對應的工作參數的對象為溫度、聲音、電壓、電流。

本發明結合輸變電設備的檢測管理需求，將進入的人員分為管理人員和非管理人員，并以符合身份的手持終端作為管理人員的識別標志，整個設計思路在于，若管理人員在場，則不進行報警，否則，一旦區域檢測設備檢測到人員進入，就進行報警；

進一步的，本發明對如何確定管理人員是否在場進行了兩層設計，其一在于標簽的射頻識別，其二在于基于攝像頭的人像識別。

附圖說明

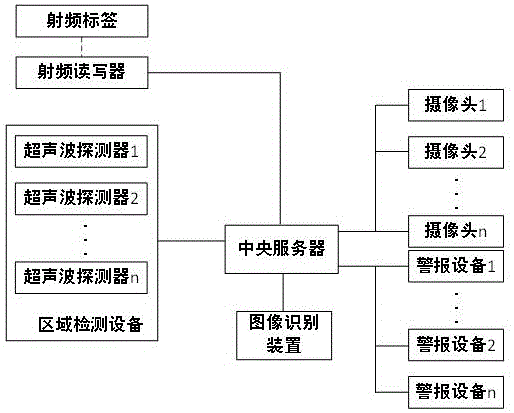

圖1是本發明一可選實施例中具有安全警報功能的輸變電系統。

具體實施方式

以下將結合圖1對本發明提供的具有安全警報功能的輸變電系統進行詳細的描述，其為本發明可選的實施例，可以認為，本領域技術人員在不改變本發明精神和內容的范圍內，能夠對其進行修改和潤色。

本發明提供了一種具有安全警報功能的輸變電系統，包括輸變電設備，還包括中央服務器、區域檢測設備、警報設備、攝像頭、圖像識別裝置、具有射頻標簽的手持部件，以及固定設于輸變電設備入口處的射頻讀寫器；

所述射頻讀寫器讀取所述射頻標簽的信息，并判斷其是否與預設的信息相符，若符合，則反饋身份驗證成功信號至所述中央服務器；否則，則反饋身份驗證失敗信號至所述中央服務器；

所述區域檢測設備用以：

在工作狀態下，檢測是否有對象進入與對應輸變電設備相關的位置區域，若有，則反饋警報信號至中央服務器；

所述中央服務器用以：

響應身份驗證成功信號，若所述攝像頭處于工作狀態，則驅動其進入待機或關機狀態，若所述警報設備在進行警報，則驅動其停止警報；

響應身份驗證失敗信號，驅動所述攝像頭進入工作狀態，以采集與對應輸變電設備相關的位置區域的畫面；

進一步可選實施例中，在身份驗證失敗的情況下：

所述中央服務器用以：在響應到所述身份驗證失敗信號后，在預設的時間內仍未收到身份驗證成功信號，則驅動所述警報設備進行報警。

響應所述報警信號，驅動所述警報設備進行報警；

響應所述報警信號，驅動所述攝像頭進入工作狀態，以采集與對應輸變電設備相關的位置區域的畫面；

將采集的畫面傳至所述圖像識別裝置；

所述圖像識別裝置用以：

接收所述攝像頭采集的畫面，從中提取人臉畫面，將其與預先存入的圖像進行比對，若匹配成功，則反饋身份驗證成功信號至所述中央服務器。

有關所述區域檢測設備：

本發明可選的實施例中，所述區域檢測設備包括若干超聲波探測器。通過紅外線的方式對是否進入區域進行檢測，當然在其他可選的實施例中，也可采用紅外檢測裝置來實現。

有關所述警報設備：

本發明可選的實施例中，所述警報設備包括設于中央服務器端的第一報警設備和/或設于現場輸變電設備的第二報警設備。所述第一報警設備和第二報警設備均采用聲光報警設備。

本發明可選的實施例中，所述的具有安全警報功能的輸變電系統還包括傳感設備，所述傳感設備，用以檢測輸變電設備的工作參數，并反饋工作參數至所述中央服務器；

所述中央服務器用以，當所采集工作參數超出閾值，則驅動對應的所述攝像頭進入工作狀態，直至工作參數返回閾值內。

與以上實施例相類似的，在可選的實施例中，所述的具有安全警報功能的輸變電系統還包括傳感設備和處理器；

所述傳感設備，用以檢測輸變電設備的工作參數，并反饋工作參數至所述處理器；

所述處理器，用以依據所反饋的工作參數進行判斷，若其超出了第一閾值，則反饋啟動信號至所述后臺服務器；

所述后臺服務器用以響應所述啟動信號，驅動所述攝像頭進入工作狀態。

在該兩個方案中，對于工作參數的安全問題進行了進一步的監控設計，進一步的，還提出了一種攝像頭能夠被喚醒工作的方式，而喚醒與否的依據，則基于所采集到的工作參數，若是工作參數超出了第一閾值，本方案則認為其需要采集當場的畫面進行顯示，即需要驅動攝像單元進行工作，否則，則不需要。

其中，所述傳感設備包括溫度傳感器、和/或噪音傳感器、和/或電壓電流監測電路，對應的工作參數的對象為溫度、聲音、電壓、電流。當然，所采集的數據可以不限于此，凡是可被量化的數據對象，均可應用于本發明提出的方案。

綜上所述，本發明結合輸變電設備的檢測管理需求，將進入的人員分為管理人員和非管理人員，并以符合身份的手持終端作為管理人員的識別標志，整個設計思路在于，若管理人員在場，則不進行報警，否則，一旦區域檢測設備檢測到人員進入，就進行報警；

進一步的，本發明對如何確定管理人員是否在場進行了兩層設計，其一在于標簽的射頻識別，其二在于基于攝像頭的人像識別。
