本實用新型涉及一種電源車，尤其涉及一種UPS電源車輸送電監測裝置。

背景技術：

目前，UPS不間斷電源車，是將蓄電池組與UPS主機相連接，對外放電時將直流電轉換成交流電，由化學能轉化成電能。充電時，由UPS主機將交流電轉化成直流電對蓄電池組進行充電儲能，將電能轉化成化學能。UPS電源車是保障供電穩定和連續性的重要移動設備，具備對各類供電電源的零時間切換，并具有穩壓、穩頻、凈化電源質量的特點，已越來越受到廣泛應用。

如圖1所示，UPS電源車主要由二類底盤1、車廂2、UPS主機3、開關柜4、蓄電池組5、空調系統6、風機7、電纜絞盤8、電力接線箱9等組成。這種現有技術方案中的UPS電源車的輸入輸出開關柜4主要安裝有雙電源轉換開關41、主輸入開關42、旁路輸入開關43、維護旁路開關44和UPS輸出開關45。雙電源轉換開關41的作用是將外部輸入的兩路電源切換為輸出一路電源的功能，一般由一路市電及二路發電機電源提供；主輸入開關42的作用是對輸入到UPS的電源進行切斷保護；旁路輸入開關43的作用是作為UPS 靜態旁路電源的切斷保護功能，UPS的靜態旁路作用是在UPS出現故障時與市電進行無間斷切換功能；維護旁路開關44的作用是在整個UPS需要維護的時候投入使用，用于切斷UPS的電源輸入功能，以保障維護人員的安全；UPS輸出開關45的作用為UPS的輸出切斷保護功能。

由于蓄電池為一種裝有電解液的將化學儲轉化成電能的一種儲能裝置，在充放電時電解液都將發生化學反應，將排出硫酸氣體等酸性有害氣體，對人體健康有害及對設備具有一定的腐蝕性。內部操作人員不適合長期現場工作；因開關柜不具備自動監測功能，無法及時在外部掌握電力輸入輸出配電狀態。

技術實現要素：

基于此，本實用新型就是為了解決UPS電源車因不具備輸送電監測功能，無法及時在外部掌握電力輸入輸出配電狀態的問題，特設計了一種UPS電源車輸送電監測裝置。

本實用新型解決其技術問題采用的技術方案是：一種UPS電源車輸送電監測裝置，包括底盤車、車廂、UPS主機、開關柜和蓄電池組，所述開關柜包括有雙電源轉換開關、主輸入開關、旁路輸入開關、維護旁路開關和UPS輸出開關，其特征在于：所述開關柜的雙電源轉換開關、主輸入開關、旁路輸入開關、維護旁路開關和UPS輸出開關分別安裝有通電斷電探測器，所述通電斷電探測器與電話報警器相連。

一種UPS電源車輸送電監測裝置，其特征在于：所述車廂安裝有空調和風機。

所述車廂設置有電纜絞盤和接線箱。

所述底盤車安裝有支撐腿。

本實用新型的有益效果在于：優化了UPS電源車配電系統；具備了無人值守監測功能，實時了解電力輸送情況；工作人員可遠程監控UPS輸配電線路的工作狀態；工作人員無需在車內工作，避免長期接觸在車內工作時由電池充放電揮發出的酸性有害氣體帶來的安全隱患，提高工作人員的工作環境安全可靠性。

附圖說明

圖1為本實用新型涉及一種UPS電源車輸送電監測裝置的結構示意圖；

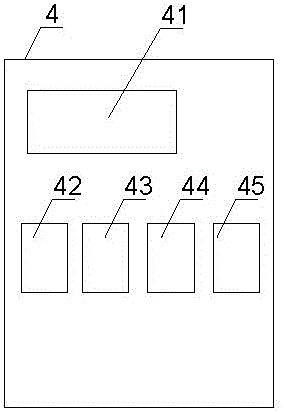

圖2為本實用新型背景技術的開關柜布置圖；

圖3為圖2的電路圖；

圖4為本實用新型涉及一種UPS電源車輸送電監測裝置的開關柜安裝布置圖；

圖5為圖4的的電路圖。

附圖所示，其中，1為底盤車、2為車廂、3為UPS主機、4為開關柜、41為雙電源轉換開關、42為主輸入開關、43為旁路輸入開關、44為維護旁路開關、45為UPS輸出開關；5為蓄電池組、6為空調、7為風機、8為電纜絞盤、9為接線箱、10為支撐腿、11為市電、12為發電機、13為負載。

具體實施方式

下面結合附圖說明及具體實施方式，對本實用新型作進一步說明。

如圖1至圖5所示，一種UPS電源車輸送電監測裝置，包括底盤車1、車廂2、UPS主機3、開關柜4和蓄電池組5，開關柜4包括有雙電源轉換開關41、主輸入開關42、旁路輸入開關43、維護旁路開關44和UPS輸出開關45，開關柜4的雙電源轉換開關41、主輸入開關42、旁路輸入開關43、維護旁路開關44和UPS輸出開關45分別安裝有通電斷電探測器46，通電斷電探測器46與電話報警器47相連。

一種UPS電源車輸送電監測裝置，其車廂2安裝有空調6和風機7，空調6和風機7可將熱空氣及有害酸性氣體一塊排出車廂2外。

車廂2設置有電纜絞盤8和接線箱9。電纜絞盤8配置變頻控制器，并具備自動和手動操作功能來進行卷繞收放電纜；接線箱9方便與負載13進行電纜連接或者與市電11相連。

底盤車1安裝有支撐腿10，所安裝的四個支撐腿10通過支座固定在底盤車1大梁的合適位置，使用時支撐腿10向下伸出觸地，將底盤車1身頂起，使底盤車1的大部分（或全部）重量由支撐腿10支撐，從而保持車體的平穩。

如圖5所示，雙電源轉換開關41的作用是將外部輸入的兩路電源切換為輸出一路電源的功能，一般由一路市電11及二路發電機12電源提供；主輸入開關42的作用是對輸入到UPS的電源進行切斷保護；旁路輸入開關43的作用是作為UPS 靜態旁路電源的切斷保護功能，UPS的靜態旁路作用是在UPS出現故障時與市電進線無間斷切換功能；維護旁路開關44的作用是在整個UPS需要維護的時候投入使用，用于切斷UPS的電源輸入功能，以保障維護人員的安全；UPS輸出開關45的作用為UPS的輸出切斷保護功能，用于運行或者停止對負載13的保供電服務。

在UPS配電系統的每個開關上，即雙電源轉換開關41、主輸入開關42、旁路輸入開關43、維護旁路開關44和UPS輸出開關45分別安裝有通電斷電探測器46，用于監測每段線路中的通電斷電狀態，并與GSM電話報警器47相連接，每當開關上端或者下端通斷電時都會被通電斷電探測器46監測到，通電斷電探測器46監測到后會輸出一個開關量給GSM電話報警器47， GSM電話報警器47得到每路開關信號后會向設定的號碼發射一組短信或前期錄制好的語音提示內容或撥打電話并將錄制好的語音同時播放，用于告知供電場所內外的工作人員，實現遠程監控功能。

以上所述的實施例，只是本實用新型較優選的具體實施方式的一種，本領域的技術人員在本實用新型技術方案范圍內進行的通常變化和替換都應包含在本實用新型的保護范圍內。
