本實用新型涉及一種振動電機，尤其涉及一種免螺栓固定的雙法蘭立式振動電機。

背景技術：

隨著工業的高速發展，國內振動篩分領域的各種需求越來越多，對振動電機的多樣化需求越來越大，雙法蘭立式振動電機是作為大功率立式振動電機的主要代表，廣泛適用于鑄造、耐火材料、輕工等行業大型旋振設備，如旋振篩分機、旋振磨粉機，目前國內成熟產品極少，且產品壽命低，維護困難，防護等級不高。

技術實現要素：

本實用新型要解決的技術問題和提出的技術任務是對現有技術方案進行完善與改進，提供一種免螺栓固定的雙法蘭立式振動電機，以提升安裝維護的方便性和提升防護能力為目的。為此，本實用新型采取以下技術方案。

一種免螺栓固定的雙法蘭立式振動電機，包括機座、設于機座兩側的內設軸承室的端蓋、設于機座內的定子、與定子相配的帶轉軸的轉子、設于端蓋軸承室內的軸承、位于機座兩側的轉軸上的偏心塊，所述的轉子通過外套于轉軸的軸承與端蓋轉動連接，其特征在于：所述的端蓋一端為與機座相配的機座連接端，所述的機座連接端向外周凸起形成用于與外部設備連接固定的連接法蘭，連接法蘭的外周面為錐形面，連接法蘭的一端為與機座相配的連接端，連接法蘭的連接端直徑大于其另一端直徑以使電機被具有與錐形面相配的內錐形面的外部設備壓緊固定。通過設有斜度的錐形面與外部設備的內錐形面壓緊固定，無需使用螺栓便可直接固定，加工、固定方便。定位準確性好，有利于提高產品壽命和防護等級，維護方便。

作為對上述技術方案的進一步完善和補充，本實用新型還包括以下附加技術特征。

所述的接線盒設于機座頂部，接線盒的一側設有豎直向上的用于連接外部電纜線連接的電纜接頭，所述的電纜接頭與接線盒內所設的接線板連接實現電機的“Y”型或“△”型連接，所述的接線盒通過樹脂灌封。接線板可以方便的通過改變連接方式支持“Y”或“△”的電機連接結構，通過接線盒通過樹脂灌封密封效果很好，電纜接頭方向豎直向上，使接線盒在樹脂灌封時不至于影響到電纜接頭。

所述的機座通過設于其上的外止口與端蓋的內止口嵌合實現機座與端蓋的連接，嵌合面設有用于密封的密封圈。通過止口配合并且在嵌合面設置密封圈，具有良好的密封效果。

所述的端蓋外側的轉子軸上設有一環形凹槽，所述的環形凹槽中嵌設有彈性V型密封圈，所述的V型密封圈包括與環形凹槽的圓周面彈性過盈配合的主體內圈、與端蓋頂部外端面彈性緊貼的密封唇，所述的端蓋與轉子軸之間有連接縫隙，所述的密封唇遮蓋住連接縫隙。通過V型密封圈的設置，防止電機運轉過程中灰塵等異物進入端蓋內。

所述的端蓋的外周壁環繞均布有多個軸向設置的加強筋，所述的加強筋呈三角形，其高端與連接法蘭連接，所述的加強筋長度小于端蓋長度，在端蓋的機座連接端的相對端形成無加強筋的夾持部。加強筋可以增強端蓋和連接法蘭的結構穩定性，減弱加工過程中對軸承室的夾持變形，夾持間距的設置方便端蓋加工。

所述的夾持部長度范圍為15~20mm。所述的夾持間距大于端蓋頂部外端面與軸承室之間的壁厚，厚度適宜，夾持方便，便于加工。

所述的端蓋頂部外端面設有軸向貫穿的螺紋孔以使螺釘從端蓋外側經所述的螺紋孔進入軸承室后推動軸承頂出端蓋。軸向貫穿的螺紋孔的設置便于使用螺釘把軸承從軸承室頂出。

所述的軸承包括貼合于軸承室頂部端蓋內端面的軸承內側端面和位于軸承室壓入軸承一側的軸承外側端面，所述的軸承外側端面的外側設有用于保護軸承和防止油脂流失的軸承蓋，所述的軸承蓋的外側壓設有彈性波形擋圈，所述的軸承蓋和彈性波形擋圈的外側設有彈性擋圈，所述的彈性擋圈的外周面嵌設于軸承室側壁的內凹環槽中。通過軸承蓋、彈性波形擋圈和彈性擋圈的設置，有效地防止油脂漏出，密封效果好。

所述的軸承外側端面壓貼有圓環型軸承擋圈，圓環型軸承擋圈設于軸承蓋的中心孔內，所述的轉子軸外周面上與軸承的連接處設有2個卡簧槽，根據軸承厚度規格選擇性的在其中一個卡簧槽上嵌設軸用彈性擋圈，使軸用彈性擋圈側向壓貼住圓環型軸承擋圈。通過2個卡簧槽的設置，可以使用2種不同厚度規格的軸承，以適應電機不同負載的需求，降低電機成本。

所述的端蓋頂部的出軸孔與轉子軸之間設有迷宮密封結構，所述的迷宮密封結構包括端蓋出軸孔內周面所設的多個迷宮槽和轉子軸上與迷宮槽相對應的凸起，所述的端蓋與轉子軸的配合間隙為0.35~0.5mm之間。迷宮密封結構能夠有效地防止軸承油脂大量流出，延長添加和更換軸承潤滑脂的維護周期，達到免維護目的。

有益效果：

通過錐形面連接法蘭，無需使用螺栓便可直接與外部設備通過錐形面壓緊配合固定，簡化了安裝方法。

通過一系列的密封結構，提高了電機防護能力，降低了漏油概率，延長更換軸承潤滑脂維護周期。

通過2個卡簧槽的設置，可以使用2種不同厚度規格的軸承，以適應電機不同負載的需求，降低電機成本。

附圖說明

圖1是本實用新型剖視結構示意圖。

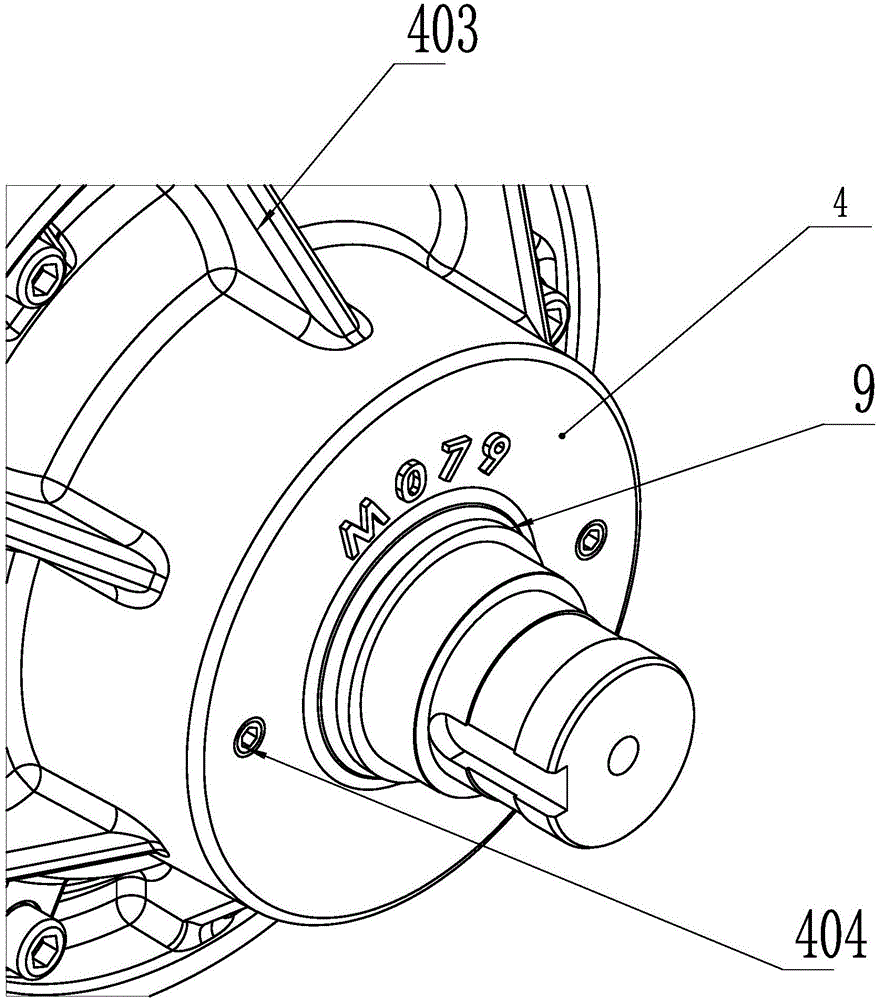

圖2是本實用新型端蓋部位結構示意圖。

圖3是圖1的A部放大結構示意圖。

圖4是圖1的B部放大結構示意圖。

圖中：1-機座；2-定子；3-轉子；301-轉子軸；302-卡簧槽；4-端蓋；401-連接法蘭；402-環形凹槽；403-加強筋；404-螺紋孔；405-迷宮槽；406-錐形面； 5-軸承；6-接線板；7-電纜接頭；8-O型密封圈；9-V型密封圈；10-軸承蓋；11-彈性波形擋圈；12-彈性擋圈；13-軸用彈性擋圈；14-圓環型軸承擋圈；15-接線盒。

具體實施方式

以下結合說明書附圖對本實用新型的技術方案做進一步的詳細說明。

如圖1-4所示，包括機座1、設于機座1兩側的內設軸承室的端蓋4、設于機座1內的定子2、與定子2相配的帶轉軸301的轉子3、設于端蓋4軸承室內的軸承5、位于機座1兩側的轉軸上301的偏心塊，轉子3通過外套于轉軸301的軸承5與端蓋4轉動連接，其特征在于：端蓋4一端為與機座1相配的機座連接端，機座連接端向外周凸起形成用于與外部設備連接固定的連接法蘭401，連接法蘭401的外周面為錐形面406，連接法蘭401的一端為與機座1相配的連接端，連接法蘭401的連接端直徑大于其另一端直徑以使電機被具有與錐形面406相配的內錐形面的外部設備壓緊固定。通過設有斜度的錐形面與外部設備的內錐形面壓緊固定，無需使用螺栓便可直接固定。裝配方便。

為了實現較好的接線效果，接線盒15設于機座1頂部，接線盒15的一側設有豎直向上的用于連接外部電纜線連接的電纜接頭7，電纜接頭7與接線盒15內所設的接線板6連接，接線板6支持 “Y”或“△”的電機連接結構，接線盒10通過樹脂灌封。接線板可以方便的通過改變連接方式支持“Y”或“△”的電機連接結構，通過接線盒10通過樹脂灌封密封效果很好，電纜接頭7方向豎直向上，使接線盒10在樹脂灌封時不至于影響到電纜接頭7。

為了取得良好的密封效果，機座1與端蓋4采用機座1外止口和端蓋4內止口相嵌合，嵌合面設有用于密封的O型密封圈8。通過止口配合并且在嵌合面設置密封圈，具有良好的密封效果。

為了實現較好的防塵效果，端蓋4頂部端面外側的轉子軸301上設有一個環形凹槽402，環形凹槽402中嵌設有彈性V型密封圈9，V型密封圈9包括與環形凹槽402的圓周面彈性過盈配合的主體內圈、與端蓋4頂部外端面彈性緊貼的密封唇，密封唇遮蓋住端蓋4與轉子軸301的連接縫隙。通過V型密封圈9的設置，防止電機運轉過程中灰塵等異物進入端蓋4內。

為了增強端蓋4夾持的穩定性，減弱夾持產生的變形，端蓋4的外周壁環繞軸向均布有8個加強筋403，加強筋403呈三角形，其高端與連接法蘭401連接，加強筋403長度小于端蓋4長度，在端蓋4的機座連接端的相對端形成無加強筋403的夾持部。加強筋403可以增強端蓋4和連接法蘭401的結構穩定性，減弱加工過程中對軸承室的夾持變形，夾持間距的設置方便端蓋4加工。

為了便于夾持，夾持間距大于端蓋4頂部外端面與軸承室之間的壁厚，夾持間距為18mm。厚度適宜，夾持方便，便于加工。

為了方便的把軸承5頂出軸承室，端蓋4頂部外端面設有軸向貫穿的螺紋孔404，螺紋孔404從端蓋4外側擰入螺栓后可推動軸承5頂出端蓋4。軸向貫穿的螺紋孔404的設置便于使用螺釘把軸承5從軸承室頂出。

為了防止油脂漏出，提升密封效果，軸承5包括貼合于軸承室頂部端蓋4內端面的軸承內側端面和位于軸承室壓入軸承5一側的軸承外側端面，軸承外側端面的外側設有用于保護軸承5和防止油脂流失的軸承蓋10，軸承蓋10的外側壓設有彈性波形擋圈11，軸承蓋10和彈性波形擋圈11的外側設有彈性擋圈12，彈性擋圈12的外周面嵌設于軸承室側壁的內凹環槽中。通過軸承蓋10、彈性波形擋圈11和彈性擋圈12的設置，有效地防止油脂漏出，密封效果好。

為了適應電機不同的負載需求，降低電機成本，軸承5外側端面壓貼有圓環型軸承擋圈14，圓環型軸承擋圈14設于軸承蓋10的中心孔內，轉子軸301外周面上與軸承5的連接處設有2個卡簧槽302，根據適合當前軸承5厚度規格在相應的卡簧槽302上嵌設軸用彈性擋圈13，使軸用彈性擋圈13側向壓貼住圓環型軸承擋圈14。通過2個卡簧槽302的設置，可以使用2種不同厚度規格的軸承5，以適應電機不同負載的需求，降低電機成本。

為了延長免維護周期，端蓋4頂部的出軸孔與轉子軸301之間設有迷宮密封結構，迷宮密封結構包括端蓋4出軸孔內周面所設的2個迷宮槽405和轉子軸301上與迷宮槽405相對應的凸起，端蓋4與轉子軸301的配合間隙為0.4mm。迷宮密封結構能夠有效地防止軸承油脂大量流出，延長添加和更換軸承潤滑脂的維護周期，達到免維護目的。

以上圖1-4所示的一種免螺栓固定的雙法蘭立式振動電機是本實用新型的具體實施例，已經體現出本實用新型實質性特點和進步，可根據實際的使用需要，在本實用新型的啟示下，對其進行形狀、結構等方面的等同修改，均在本方案的保護范圍之列。
