本實用新型涉及一種矽鋼片。屬于機電技術領域。

背景技術：

電工用硅鋼薄板俗稱矽鋼片或矽鋼片。是一種含碳極低的硅鐵軟磁合金,一般含硅量為0.5～4.5%，經熱、冷軋制成。一般厚度在1mm以下，故稱薄板。加入硅可提高鐵的電阻率和最大磁導率，降低矯頑力、鐵芯損耗（鐵損）和磁時效。主要用來制作各種變壓器、電動機和發電機的鐵芯。

現有電機定子矽鋼片沖制成圓環形，其內圓均布若干個嵌線槽， 外圓均布六個開口朝外的燕尾槽，其內部形成一個比轉子直徑略大的圓孔，當矽鋼片堆疊時，各圓孔形成一個圓柱形空間，在此空間中，轉子與定子間的空隙易形成火花，有安全隱患。

技術實現要素：

本實用新型的目的在于克服上述不足，提供了一種安全性高的矽鋼片，轉子與定子間的空隙不會產生火花，安全性高同時制作方便。

本實用新型的目的是這樣實現的：

一種安全性高的矽鋼片，其特點是：它包括呈圓環狀的矽鋼片本體，矽鋼片本體的內側兩邊各有兩個繞線支腳，兩個繞線支腳的內側形成一個橢圓形轉子空間，述矽鋼片本體的上下兩邊均設置有定位槽，所述定位槽上設置有凸塊，所述矽鋼片本體上還設置有扣合塊，所述矽鋼片本體的外圓上設置有輔助定位邊和輔助定位條。

與現有技術相比，本實用新型的有益效果是：

本實用新型通過橢圓形轉子空間使定轉子之間的空隙不易產生火花，安全性高；矽鋼片堆疊時，定位槽使矽鋼片沿著定位桿層疊，在凸塊的作用下，使得矽鋼片層疊整齊，矽鋼片本體上的扣合塊能使得矽鋼片堆疊時不會移位；矽鋼片堆疊時，利用輔助定位邊和輔助定位條將矽鋼片整齊堆疊，堆疊完成后，由于輔助定位邊是虛接的，因此可以直接拆除，不影響矽鋼片的性能。

附圖說明

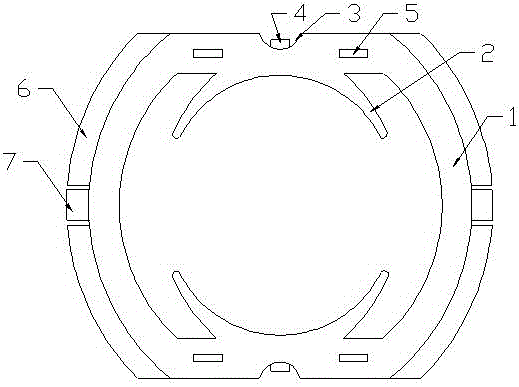

圖1為本實用新型一種安全性高的矽鋼片的結構示意圖。

圖中：

矽鋼片本體1，

繞線支腳2，

定位槽3，

凸塊4，

扣合塊5,

輔助定位邊6，

輔助定位條7。

具體實施方式

參見圖1，本實用新型涉及一種安全性高的矽鋼片，包括呈圓環狀的矽鋼片本體1，矽鋼片本體1的內側兩邊各有兩個繞線支腳2，兩個繞線支腳2的內側形成一個橢圓形轉子空間，該橢圓的長軸為兩個繞線支腳2的弧段中點之間的連線，所述矽鋼片本體1的上下兩邊均設置有定位槽3，所述定位槽3上設置有凸塊4，所述矽鋼片本體1上還設置有扣合塊5。

所述矽鋼片本體1的外圓上設置有輔助定位邊6和輔助定位條7，輔助定位邊6與矽鋼片本體1的外圓虛接，輔助定位邊6的中部開有凹槽，所述輔助定位條7設置在凹槽內。

工作原理：當矽鋼片堆疊時，定位槽3使矽鋼片沿著定位桿層疊，在凸塊4的作用下，使得矽鋼片層疊整齊，所述矽鋼片本體1上的扣合塊5能使得矽鋼片堆疊時不會移位。

矽鋼片堆疊時，利用輔助定位邊6和輔助定位條7將矽鋼片整齊堆疊，堆疊完成后，由于輔助定位邊6是虛接的，因此可以直接拆除，不影響矽鋼片的性能。
