本實用新型涉及一種轉子通風槽鋼不同組合方式下的轉子通風結構，屬于電機通風技術及設計制造領域。

背景技術：

在大功率密度電機內部，電機轉子鐵心分段，鐵心段之間形成徑向通風道，內附槽鋼，起支撐部件的作用。與此同時，在電機轉動過程中，轉子通風槽鋼一定程度上可以起到風扇的作用，并且能夠改善冷卻介質流動特性。中國專利號為201320330289.4所述的工形截面槽鋼，可有效提升強度，但沒有充分考慮槽鋼改變氣體流動的作用；中國專利號為201420848187.6所述的多轉折結構槽鋼，打流過破通風溝的冷卻氣體之間的邊界層，增加散熱面積，但連接處風阻較大容易形成渦流。上述兩種槽鋼結構均未能高效利用槽鋼的導流性能及扇風性能。

技術實現要素：

本實用新型的技術解決問題是：克服現有電機由于轉子通風槽鋼利用率不高而導致的通風效果差的問題，提出有效提升轉子驅風能力的通風結構，使電機內部冷卻介質流動效率相對提高，冷卻效果有所改善。

本實用新型的技術解決方案為：轉子通風槽鋼不同組合方式下的轉子通風結構，主要包括徑向通風溝(1)、轉子齒(2)、軸向通風道(3)、轉子鐵心(4)以及槽鋼(5)。轉子鐵心(4)沿軸向均勻分成數段，段數n與電機轉子軸向長度D有關，即n＝D/187～D/210。相鄰轉子鐵心(4)之間留有一定空隙，形成徑向通風溝(1)，徑向通風溝(1)的軸向?qū)挾萀與電機轉子內徑R₁、轉子外徑R₂和軸向長度D有關，即L＝[D/14+(R₂-R₁)/4]/60～[D/14+(R₂-R₁)/4]/50。相鄰的分段轉子鐵心(4)的轉子齒(2)在軸向上一一對應，槽鋼(5)位于徑向通風溝(1)中并沿圓周分布，并安裝在相鄰分段轉子鐵心(4)的轉子齒(2)之間，相鄰分段轉子鐵心(4)的每個轉子齒(2)之間放置有兩根槽鋼(5)，轉子鐵心(4)靠近轉軸處開槽，形成軸向通風道(3)，為冷卻介質流動提供通路，其中，軸向通風道(3)截面設計為圓形，直徑Φ與電機轉子內徑R₁、轉子外徑R₂有關，即Φ＝0.12(R₂-R₁)～0.18(R₂-R₁)，軸向通風道(3)離轉軸最近處與轉子鐵心內圓之間的徑向距離W＝1/2Φ，相鄰兩軸向通風道(3)中心點與轉子鐵心(4)原點連線的夾角α＝18°。

所述的槽鋼高度L₂與電機轉子內徑R₁、轉子外徑R₂和軸向長度D有關，為L(zhǎng)₂＝[D/14+(R₂-R₁)/4]/60～[D/14+(R₂-R₁)/4]/50，槽鋼緣板寬W₂與槽鋼高度L₂有關，為W₂＝1/2L₂～1/3L₂，槽鋼腹板寬W₁與槽鋼緣板寬W₂有關，為W₁＝1/2W₂～1/3W₂，槽鋼緣板高L₁與槽鋼高度L₂有關，為L(zhǎng)₁＝0.08L₂～0.12L₂，槽鋼緣板靠近腹板側的斜邊和腹板邊夾角β設計為130°～136°；

所述的兩根槽鋼(5)設計為兩種，一種為長槽鋼，其長度L₃＝0.25(R₂-R₁)～0.27(R₂-R₁)，一種為短槽鋼，長度L₄＝0.1(R₂-R₁)～0.11(R₂-R₁)，在槽鋼遠軸端，槽鋼距離鐵心邊緣距離W₃＝4～5mm，長槽鋼與近側齒邊距離L₅與短槽鋼與近側齒邊距離L₇相等，且與兩槽鋼中心之間的距離L₆相等，即L₅＝L₆＝L₇，長槽鋼和短槽鋼在圓周上呈規律性分布，相鄰三個轉子齒對應的槽鋼為一組，任意一個組的槽鋼安裝方式按順時針方向依次為“長槽鋼”、“短槽鋼”、“長槽鋼”、“短槽鋼”、“短槽鋼”、“長槽鋼”。

所述相鄰分段轉子鐵心(4)的每個轉子齒(2)之間還可放置有三根槽鋼(5)，一種設計為長槽鋼，其長度L₃＝0.25(R₂-R₁)～0.27(R₂-R₁)，一種設計為短槽鋼，長度L₄＝0.1(R₂-R₁)～0.11(R₂-R₁)，一種為中槽鋼，中槽鋼長度L₈與電機轉子內徑R₁及轉子外徑R₂有關，為L(zhǎng)₈＝0.18(R₂-R₁)～0.19(R₂-R₁)，在槽鋼遠軸端，槽鋼距鐵心邊緣距離W₄＝4mm～5mm，中槽鋼安裝于長槽鋼和短槽鋼之間，中槽鋼中心與長槽鋼中心距離L₁₀與中槽鋼中心與短槽鋼中心距離L₁₁相等，即L₁₀＝L₁₁；長槽鋼中心與其近側齒邊距離L₉等于短槽鋼中心與其近側齒邊距離L₁₂，且等于長槽鋼和中槽鋼中心之間距離與中槽鋼和短槽鋼中心之間距離之和的3/4，即L₉＝L₁₂＝3/4(L₁₀+L₁₁)，長槽鋼、中槽鋼和短槽鋼在圓周上呈規律性分布，相鄰三個轉子齒對應的槽鋼為一組，任意一個組的三齒上的槽鋼安裝方式按順時針方向依次為“長槽鋼”、“中槽鋼”、“短槽鋼”、“長槽鋼”、“中槽鋼”、“短槽鋼”、“短槽鋼”、“中槽鋼”、“長槽鋼”。

本實用新型與現有技術相比的優點在于：將電機轉子通風槽鋼采取不同結構及數量，從不同程度改變流經轉子風量，增強電機內部氣體流動性能，達到更好的冷卻效果，使電機在相同運行狀態下溫度更低。

附圖說明

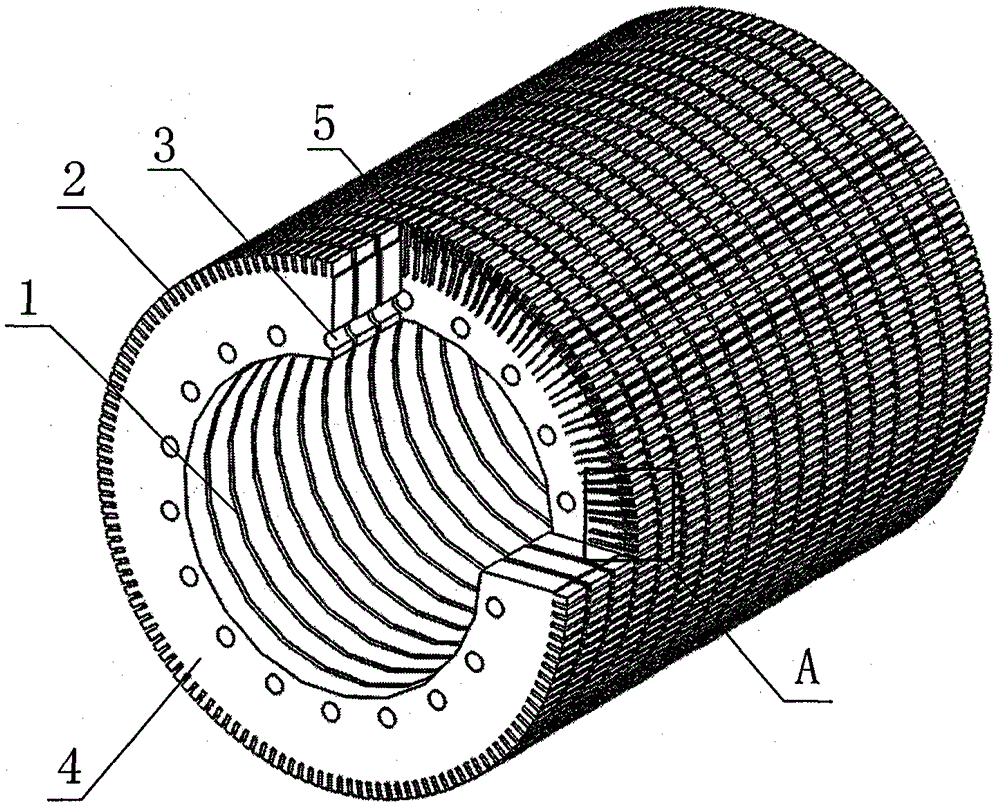

圖1為電機轉子鐵心通風結構示意圖；

圖2為圖1中A部分放大圖；

圖3為圖1中電機轉子鐵心通風結構的主視圖；

圖4為圖1中電機轉子鐵心通風結構的右視圖；

圖5為工字形截面直線型槽鋼示意圖；

圖6為工字形截面直線型槽鋼截面圖；

圖7為電機安裝直線型槽鋼情況下，一個轉子徑向通風溝截面圖；

圖8為圖7中B部分放大圖；

圖9為圖8中C部分放大圖；

圖10為電機安裝三根直線型槽鋼情況下，一個轉子徑向通風溝截面圖；

圖11為圖10中D部分放大圖；

圖12為圖11中E部分放大圖；

具體實施方式

下面根據附圖詳細闡述本實用新型優選的實施方式。

如圖1、圖2和圖3所示(圖2為圖1中A部分放大圖，圖3為圖1主視圖，圖4為圖1右視圖)，本實用新型所述的轉子通風槽鋼不同組合方式下的轉子通風結構，主要包括徑向通風溝(1)、轉子齒(2)、軸向通風道(3)、轉子鐵心(4)以及槽鋼(5)。對于容量在1MW以上的大型電機中，轉子鐵心(4)沿軸向均勻分成數段，段數n與電機轉子軸向長度D有關，即n＝D/187～D/210。相鄰轉子鐵心(4)之間留有一定空隙，形成徑向通風溝(1)，徑向通風溝(1)的軸向?qū)挾萀與電機轉子內徑R₁、轉子外徑R₂和軸向長度D有關，即L＝[D/14+(R₂-R₁)/4]/60～[D/14+(R₂-R₁)/4]/50。相鄰的分段轉子鐵心(4)的轉子齒(2)在軸向上一一對應，槽鋼(5)位于徑向通風溝(1)中并沿圓周分布，并安裝在相鄰分段轉子鐵心(4)的轉子齒(2)之間，相鄰分段轉子鐵心(4)的每個轉子齒(2)之間放置有兩根槽鋼(5)，轉子鐵心(4)靠近轉軸處開槽，形成軸向通風道(3)，為冷卻介質流動提供通路，其中，軸向通風道(3)截面設計為圓形，直徑Φ與電機轉子內徑R₁、轉子外徑R₂有關，即Φ＝0.12(R₂-R₁)～0.18(R₂-R₁)，軸向通風道(3)離轉軸最近處與轉子鐵心內圓之間的徑向距離W＝1/2Φ，相鄰兩軸向通風道(3)中心點與轉子鐵心(4)原點連線的夾角α＝18°。在本實施例中，電機轉子內徑為R₁＝1800mm，轉子外徑為R₂＝2842mm，轉子鐵心(4)軸向長度D＝3570mm，經過優化設計，可得轉子鐵心(4)分段的段數n＝18.8～16.9，優選18，徑向通風溝(1)的軸向長度L＝8.58mm～11.3mm，優選10mm，軸向通風道直徑Φ＝125.1mm～187.6mm，優選166.7mm，W＝83.35mm。

現有電機轉子通風槽鋼一般選取為工字形截面鋼，但是通風效果不佳，且沒有充分考慮槽鋼改變氣體流動的作用，本實用新型對工字形槽鋼進行了優化設計，如圖5和圖6所示，其中圖5為工字形截面直線型槽鋼示意圖，圖6為工字形截面直線型槽鋼截面圖，為保證工字形截面直線型槽鋼的強度，對槽鋼高度(圖6中的L₂)、槽鋼緣板寬(圖6中W₂)、槽鋼腹板寬(圖6中W₁)和槽鋼緣板高(圖6中的L₁)進行優化設計。其中，槽鋼高度L₂與電機轉子內徑R₁、轉子外徑R₂和軸向長度D有關，為L(zhǎng)₂＝[D/14+(R₂-R₁)/4]/60～[D/14+(R₂-R₁)/4]/50，槽鋼緣板寬W₂與槽鋼高度L₂有關，為W₂＝1/2L₂～1/3L₂，槽鋼腹板寬W₁與槽鋼緣板寬W₂有關，為W₁＝1/2W₂～1/3W₂，槽鋼緣板高L₁與槽鋼高度L₂有關，為L(zhǎng)₁＝0.08L₂～0.12L₂，在本實施例中，電機轉子內徑為R₁＝1800mm，轉子外徑為R₂＝2842mm，轉子鐵心(4)軸向長度D＝3570mm，因此L₂＝8.58mm～11.3mm，優選10mm，W₂＝3.4mm～5mm，優選4.0mm，W₁＝1.2mm～2mm，優選1.5mm，L₁＝0.8mm～1.2mm，優選1mm。槽鋼緣板靠近腹板側的斜邊和腹板邊夾角β設計為130°～136°，本實例中優選135°。本實用新型所述的轉子通風結構的工字形截面直線型槽鋼設計為兩種規格，如圖7和圖8所示，圖8為圖7中B部分放大圖，其長度與鐵心尺寸有關。一種設計為長槽鋼，其長度L₃＝0.25(R₂-R₁)～0.27(R₂-R₁)，即L₃＝260.5mm～281.3mm，本實施例優選為275mm；一種設計為短槽鋼，長度L₄＝0.1(R₂-R₁)～0.11(R₂-R₁)，即L₄＝104.2mm～114.6mm，本實施例優選為110mm。即，放置于兩個分段轉子鐵心中對應轉子齒之間的兩個工字形截面直線型槽鋼分別為一根上述的275mm長槽鋼和一根上述的110mm短槽鋼，安裝方向沿半徑方向。圖9為圖8中齒I的C部分的放大圖，在槽鋼遠軸端，槽鋼距離鐵心邊緣距離(圖9中W₃)為4mm～5mm，優選4.5mm。其中275mm長槽鋼與近側齒邊距離(圖9中L₅)與110mm短槽鋼與近側齒邊距離(圖9中L₇)相等，且與兩槽鋼中心之間的距離(圖9中L₆)相等，即L₅＝L₆＝L₇。整體上，長槽鋼和短槽鋼在圓周上呈規律性分布，相鄰三個轉子齒對應的槽鋼為一組，任意一個組的槽鋼(如圖8中I、II、III)安裝方式按順時針方向依次為“275mm工字形截面長槽鋼”、“110mm工字形截面短槽鋼”、“275mm工字形截面長槽鋼”、“110mm工字形截面短槽鋼”、“110mm工字形截面短槽鋼”、“275mm工字形截面長槽鋼”，同理，將電機全部齒按逆時針順序分成彼此不重合的若干組，每個組的規律相同。

為了進一步提高轉子的通風效果，本實用新型所述相鄰分段轉子鐵心(4)的每個轉子齒(2)之間還可以放置有三根工字形截面直線型槽鋼(5)，如圖10、圖11和圖12所示，其中圖10為一個轉子徑向通風溝截面圖，圖11為圖10中D部分放大圖，圖12為圖11中E部分放大圖，在原有275mm槽鋼和110mm槽鋼基礎上，設計中槽鋼。中槽鋼長度(圖11中L₈)與電機轉子內徑R₁及轉子外徑R₂有關，即L₈＝0.18(R₂-R₁)～0.19(R₂-R₁)，在本實施例中，電機轉子內徑R₁＝1800mm，轉子外徑R₂＝2842mm，即L₈＝187.5mm～197.9mm，此處優選為195mm。各槽鋼安裝于兩個轉子齒軸向之間的通風溝內，每個齒上安裝三根工字形截面直線型槽鋼，分別為一根上述的275mm的長槽鋼，一根上述195mm的中槽鋼和一根上述110mm的短槽鋼，槽鋼整體沿徑向延伸，軸線方向與轉子半徑方向重合。如圖12所示，在槽鋼遠軸端，槽鋼距鐵心邊緣距離W₄設計為4mm～5mm，優選4.5mm。圖12中a、b和c分別表示“275mm工字形截面鋼”、“195mm工字形截面鋼”和“110mm工字形截面鋼”，b槽鋼安裝于a、c槽鋼之間，b槽鋼中心與a槽鋼中心距離L₁₀與b槽鋼中心與c槽鋼中心距離L₁₁相等，即L₁₀＝L₁₁。槽鋼a中心與其近側齒邊距離L₉等于槽鋼c中心與其近側齒邊距離L₁₂，且等于槽鋼a、b中心之間距離與槽鋼b、c中心之間距離之和的3/4，即L₉＝L₁₂＝3/4(L₁₀+L₁₁)。整體上，長槽鋼、中槽鋼和短槽鋼在圓周上呈規律性分布，相鄰三個轉子齒對應的槽鋼為一組，任意一個組的三齒上的槽鋼(圖11中IV、V、VI)優選安裝方式按順時針方向依次為“275mm工字形截面長槽鋼”、“195mm工字形截面中槽鋼”、“110mm工字形截面短槽鋼”、“275mm工字形截面長槽鋼”、“195mm工字形截面中槽鋼”、“110mm工字形截面短槽鋼”、“110mm工字形截面短槽鋼”、“195mm工字形截面中槽鋼”、“275mm工字形截面長槽鋼”。同理，將電機全部齒按逆時針順序分成彼此不重合的若干組，每個組的規律相同。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護并不局限于此，本領域技術人員在不改變?cè)淼那闆r下，做出的任何無實質變化的改進也應視為本實用新型的保護范圍。

本實用新型說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
