本實用新型涉及電機鑄鋁轉子技術領域，特別是涉及側面校準的電機鑄鋁轉子。

背景技術：

目前，傳統鑄鋁轉子結構的電機通常采用加重法校正動平衡，普遍是在鑄鋁轉子端面的鋁環上設置平衡柱或定位柱，通過動平衡機找出不平衡點所在位置，然后在該不平衡點所在的平衡柱或定位柱上鉚接鐵片。這種校正動平衡的方法雖然較簡便但也存在其自身的不足：

缺點一：校平衡的精度低，平衡柱或定位柱一般設計為8個，平衡柱或定位柱圓周方向均布，故其校平衡的角度精度只有45°；

缺點二：用于校動平衡的鐵片的重量是固定不可調，因此會出現鐵片的重量過大或者過小的情況。

中國專利201420625243.X公開了一種電機鑄鋁轉子及其應用的電機，該電機鑄鋁轉子包括轉子鐵芯、端環和導電條，轉子鐵芯中間開設有軸孔，端環安裝在轉子鐵芯的端部，導電條穿過轉子鐵芯把轉子鐵芯兩端的端環電連接在一起，在端環的外端面上設置有至少兩圈的用于安裝校平衡塊的容置槽，兩圈容置槽徑向分布，且每圈容置槽不少于8個。該電機鑄鋁轉子結構簡單，可以更加方便地校正轉子的動平衡，而且校平衡的精度更高，該電機結構簡單，可以更加方便地校正轉子的動平衡，而且校平衡的精度更高，電機運行更加穩定、可靠。

但是其只能從轉子的端部進行平衡校準，很難做到偏心校準以及側面校準。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供了一種能夠從轉子的側面整體進行校準的轉子，從而提高轉子在運行時的平衡能力，使得在運行時更佳穩定和可靠。

本實用新型所采用的技術方案是：側面校準的電機鑄鋁轉子，包括鐵芯，設于其內的電機軸孔，轉子還包括套于鐵芯外的平衡校準罩和卡緊罩，平衡校準罩的側面設有朝向鐵芯方向的若干斜孔，每一個斜孔內設有一個壓縮彈簧，斜孔的傾斜角度為1-8°；并且斜孔沿鐵芯的外側整體均勻布置，布置的圈數不少于不少于三圈，每一圈不少于三個。

進一步地，卡緊罩在鐵芯的其中一個端部位置處設有包邊連接部，該包邊連接部通過緊固件與鐵芯的端部可拆卸地連接在一起。

進一步地，壓縮彈簧一端粘結在卡緊罩的對應位置。

進一步地，平衡校準罩由增強尼龍制成，并且其厚度為5-15mm。

進一步地，平衡校準罩的每一個斜孔內均涂有潤滑油。

與現有技術相比，本實用新型的有益效果是：本實用新型的電機鑄鋁轉子，在鐵芯的外側套有用于校準的平衡校準罩和用于卡緊該校準罩的卡緊罩，該平衡較緊罩沿鐵芯的整個外周方向設有設有至少三圈，每圈至少三個傾斜的壓縮彈簧，當鐵芯在運行過程中出現偏移時，其對應位置的壓縮彈簧從反向?qū)⑵鋲壕o，從而在瞬間將其復位，實現電機的側面較緊，保證了轉子運行時的穩定性能。

附圖說明

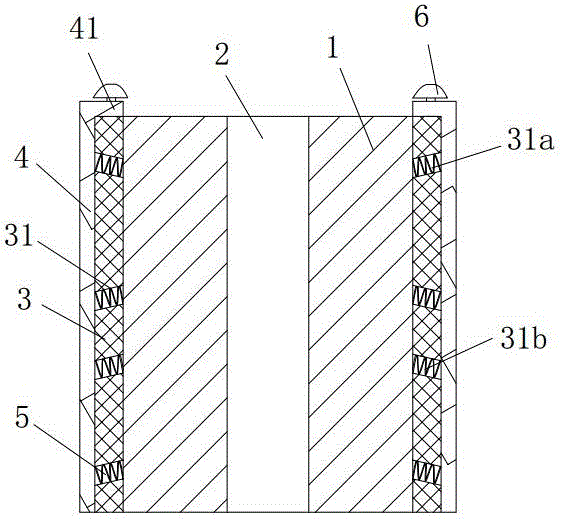

圖1為側面校準的電機鑄鋁轉子的一個實施例的結構示意圖；

其中：1-鐵芯，2-電機軸孔，3-平衡校準罩，31-斜孔；4-卡緊罩，41-包邊連接部；5-壓縮彈簧，6-緊固件。

具體實施方式

為了加深對本實用新型的理解，下面結合附圖和實施例對本實用新型進一步說明，該實施例僅用于解釋本實用新型，并不對本實用新型的保護范圍構成限定。

如圖1所示，側面校準的電機鑄鋁轉子，包括鐵芯1，設于其內的電機軸孔2，轉子還包括套于鐵芯1外的平衡校準罩3和卡緊罩4，平衡校準罩3的側面設有朝向鐵芯1方向的若干斜孔31，每一個斜孔31內設有一個壓縮彈簧5，斜孔31的傾斜角度為1-8°；并且斜孔31沿鐵芯1的外側整體均勻布置，布置的圈數不少于不少于三圈，每一圈不少于三個。

在上述實施例中，卡緊罩4在鐵芯1的其中一個端部位置處設有包邊連接部41，該包邊連接部41通過緊固件6與鐵芯的端部可拆卸地連接在一起，一方面起到固緊平衡校準罩3和卡緊罩4的作用，另一方還可以在包邊連接部41處設置適當?shù)膲壕o彈簧5，使得其端面上也可以得到平衡。

在上述實施例中，壓縮彈簧5一端粘結在卡緊罩4的對應位置，安裝時，通過工具在卡緊罩4上定位，然后直接穿入斜孔內，避免了壓縮彈簧在安裝時會脫落，或者不容易固緊的問題。

在上述實施例中，平衡校準罩3由增強尼龍制成，并且其厚度為5-15mm，重量合適，校正效果適中。

在上述實施例中，平衡校準罩3的每一個斜孔31內均涂有潤滑油，較正效果更好。

本實用新型的電機鑄鋁轉子，在鐵芯的外側套有用于校準的平衡校準罩和用于卡緊該校準罩的卡緊罩，該平衡較緊罩沿鐵芯的整個外周方向設有設有至少三圈，每圈至少三個傾斜的壓縮彈簧，當鐵芯在運行過程中出現偏移時，其對應位置的壓縮彈簧從反向?qū)⑵鋲壕o，從而在瞬間將其復位，實現電機的側面較緊，保證了轉子運行時的穩定性能。

本實用新型的實施例公布的是較佳的實施例，但并不局限于此，本領域的普通技術人員，極易根據上述實施例，領會本實用新型的精神，并做出不同的引申和變化，但只要不脫離本實用新型的精神，都在本實用新型的保護范圍內。
