本實用新型涉及太陽能光伏設備配件技術領域，特別涉及一種太陽能光伏接線盒電纜線電氣連接結構。

背景技術：

在現有技術中，太陽能光伏接線盒電纜線電氣連接結構采用導電體和電纜線導線通過沖壓形式，這種連接結構經常由于壓接達不到標準要求，影響電氣連接性能，甚至燒毀接線盒，引起電站故障。同時，導電體與盒體本身的連接缺乏穩固性，使整個接線盒損壞率較高，壽命較短。

技術實現要素：

為解決現有技術中存在的問題，本實用新型提供了一種結構簡單合理的太陽能光伏接線盒電纜線電氣連接結構。

本實用新型的目的通過以下技術方案來具體實現：

一種太陽能光伏接線盒電纜線電氣連接結構， 包括盒體，在所述盒體內設置有導電體，在所述導電體兩側設置有弧形開口，還包括電纜線，所述電纜線與所述導電體在所述弧形開口處采用電阻焊機碰焊連接，所述導電體與所述盒體熱鉚連接。

進一步地，在所述盒體上還設置有電纜線槽，所述電纜線通過所述電纜線槽引出盒體。

進一步地，所述盒體為長方形結構，所述電纜線槽平行所述盒體長邊設置。

進一步地，所述導電體為分割為多塊，相鄰兩塊導電體之間設置有間隙。

本實用新型的有益效果是：

本實用新型所公開的太陽能光伏接線盒電纜線電氣連接結構，電纜線與導電體電氣連接使用電阻焊機碰焊連接一道工序完成，接觸電阻更小，工藝更簡單，節約了人力成本；電氣性能更安全可靠；電纜線槽平行盒體橫邊設置，有利于電站組件合理連接。本實用新型技術方案能夠有效降低太陽能光伏接線盒的損壞率，延長使用壽命。

附圖說明

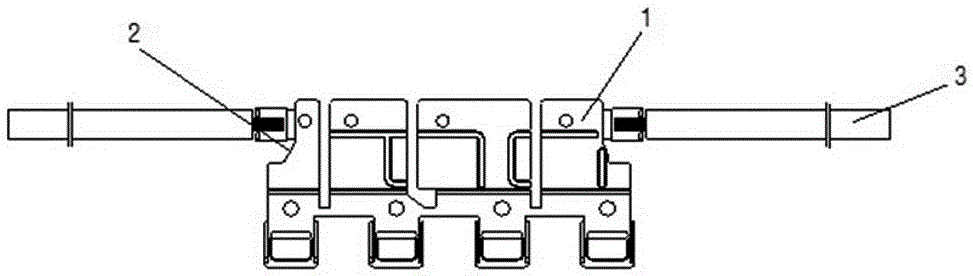

圖1為本實用新型所公開的一種太陽能光伏接線盒電纜線電氣連接結構中導電體與電纜線連接結構示意圖；

圖2為本實用新型所公開的一種太陽能光伏接線盒電纜線電氣連接結構中盒體結構示意圖。

具體實施方式

下面結合具體實施例對本實用新型具體實施方式進行詳細說明。

如圖1、2所示，本實用新型公開了一種太陽能光伏接線盒電纜線電氣連接結構，包括盒體4，盒體4為長方形，四角設置為弧形，在盒體4內部，設置有支撐位5，在所述盒體1內設置有導電體1，導電體1設置在支撐位5上，并于盒體1熱鉚連接，在所述導電體1兩側設置有弧形開口2，還包括兩根電纜線3，所述兩根電纜線3與所述導電體1在導電體1兩端的弧形開口2處采用電阻焊機碰焊連接。電纜線3設置在導電體1橫向的兩端。在所述盒體4上還設置有電纜線槽6，所述電纜線3通過所述電纜線槽6引出盒體4。所述電纜線槽6平行所述盒體長邊設置。與橫向設置的電纜線3方向一致。

在本實用新型技術方案中，電纜線3與導電體1電氣連接使用電阻焊機碰焊連接一道工序完成，接觸電阻更小，工藝更簡單，節約了人力成本；電氣性能更安全可靠；電纜線槽6平行于盒體4長邊設置，有利于電站組件合理連接。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
