本實用新型涉及一種高壓輸電線路在線取電的裝置。

背景技術：

由于線路監測設備安裝在桿塔或架空線上，不可能使用常規電源，同時，由于工作在野外，需要長期免維護，對電源的可靠性提出了很高的要求，電源供給成為進行實時監測的關鍵點之一。

有鑒于此，中國專利201320733193.2公開了一種輸電線路直接取電裝置，屬于高壓輸電線路在線監測技術領域。本實用新型具有開合式取能線圈，直接卡在高壓輸電線路上感應取電，感應出的交流電壓，經過前端沖擊保護電路、整流濾波電路后輸出直流電，為DC/DC模塊提供足夠的能量；在整流濾波電路和DC/DC模塊之間還連接有電壓取樣電路和保護電路，能夠保證感應出的電能超過需要時，后端采集系統的安全運行，同時DC/DC模塊和電池組充電供電管理模塊相連接，通過電池組充電管理，在一旦感應取電電能不足時，能夠保證監測設備的正常運行。該實用新型替代太陽能電池作為監測儀器電源，確保了監測儀器的電源供應，大大降低了維護成本。但是該實用新型中的前端沖擊保護電路、整流濾波電路、DC/DC模塊使用過程中會產生大量的熱量，如果不采取措施，會使得本實用新型的使用壽命縮短。

技術實現要素：

本實用新型要解決的問題是提供一種散熱效果好、實用性強、自動化程度高的高壓輸電線路在線取電的裝置。

為了解決上述技術問題，本實用新型采用的技術方案是：一種高壓輸電線路在線取電的裝置，包括取電線圈、保護外殼、固定在所述保護外殼內的電路 板，所述電路板上安插有依次電性連接的過壓保護電路、直流濾波電路、DC/DC穩壓輸出電路以及處理器，所述保護外殼外壁固定有與所述處理器電性連接的觸摸屏、與所述DC/DC穩壓輸出電路電性連接的插座，所述取電線圈與所述過壓保護電路電性連接，其特征在于，所述保護外殼內固定有與所述處理器電性連接的繼電器和溫度傳感器，所述保護外殼的底板頂部固定有兩個具有彈性的支撐裝置，所述支撐裝置的頂部固定有連接塊，兩個所述連接塊通過安裝座連接，所述安裝座上固定有與所述繼電器電性連接的電機，所述電機與所述DC/DC穩壓輸出電路電性連接，所述電機的輸出軸上固定有旋轉葉輪，所述旋轉葉輪包括固定在所述電機輸出軸上的連接環，所述連接環的外壁呈環狀排布有多組葉片組，所述葉片組均由多塊相互疊置且長度從上往下依次遞增的轉動片組成，所述葉片組中相鄰的兩個轉動片之間設置有間隙。

優選地，上述的高壓輸電線路在線取電的裝置，其中所述支撐裝置包括固定在所述保護外殼底部的固定板、焊接在所述固定板頂部的固定管、焊接在所述固定管頂部的卡套，所述固定管內滑動設置有一滑動座，所述滑動座的頂部焊接有延伸至所述卡套外并與所述連接塊連接的立柱，所述立柱上位于所述卡套和滑動座之間套設有上彈簧，所述滑動座與所述固定板通過下彈簧連接。

優選地，上述的高壓輸電線路在線取電的裝置，其中所述保護外殼的背面底部固定有下鉸接塊，所述保護外殼的背面中心位置固定有上鉸接塊，所述下鉸接塊鉸接有托板，所述托板的頂部固定有與所述上鉸接塊鉸接的可伸縮桿。

優選地，上述的高壓輸電線路在線取電的裝置，其中所述可伸縮桿包括焊接在所述托板頂部的鋼管、頂端與所述上鉸接塊鉸接的鋼桿，所述鋼管的頂端固定有端板，所述鋼管內滑動設置有一圓板，所述鋼桿的底端穿過所述端板并與所述圓板連接，所述鋼管的外壁通過螺紋連接有一定位螺絲，所述定位螺絲 的端頭延伸至所述鋼管的內腔中并與所述鋼桿的外壁緊密接觸。

本實用新型的技術效果主要體現在：溫度傳感器能夠自動檢測保護外殼內的溫度并將信號傳遞給處理器，當檢測到的溫度高于處理器的預設溫度時，處理器自動控制電機工作，帶動旋轉葉輪旋轉吹風散熱，這樣設計自動化程度高，延長了本實用新型的使用壽命；支撐裝置具有彈性，可以對電機的震動起到減緩的作用，防止了電機帶動保護外殼震動而產生撞擊聲；葉片組均由多塊相互疊置且長度從上往下依次遞增的轉動片組成，葉片組中相鄰的兩個轉動片之間設置有間隙，采用這種多層臺階式結構，有效的降低轉動片外邊緣的風速差產生的渦流損失，使風速差均勻的產生在每一個轉動片的邊緣，合理避開船震區，提高轉動片空氣動力性能，使轉動片在相同轉速時具有更低的噪音，更大的流量和更高的靜壓。

附圖說明

圖1為本實用新型的結構示意圖；

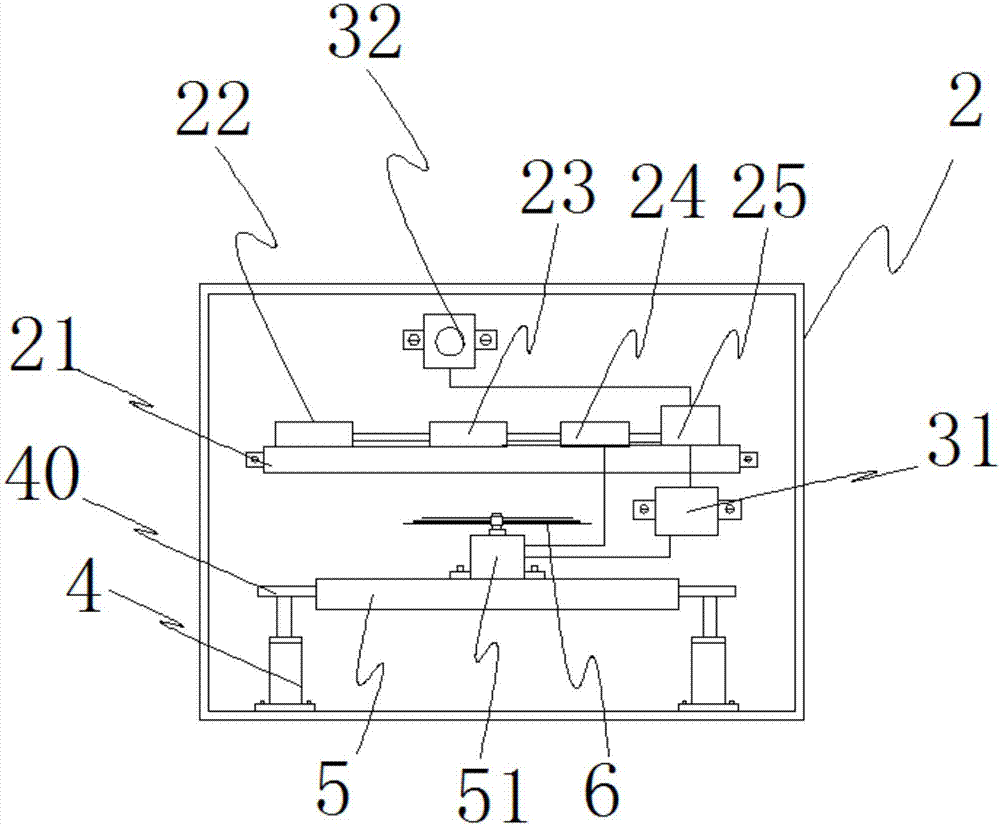

圖2為圖1中保護外殼的縱向剖視圖；

圖3為圖1中保護外殼的右視圖；

圖4為圖3中可伸縮桿的結構示意圖；

圖5為圖2中旋轉葉輪的結構示意圖；

圖6為圖2中支撐裝置的結構示意圖。

具體實施方式

以下結合附圖，對本實用新型的具體實施方式作進一步地詳述，以使本實用新型的技術方案更易于理解和掌握。

如圖1、2、3、4、5、6所示，一種高壓輸電線路在線取電的裝置，包括取電線圈1、保護外殼2、固定在保護外殼2內的電路板21，電路板21上安插有依次 電性連接的過壓保護電路22、直流濾波電路23、DC/DC穩壓輸出電路24以及處理器25，保護外殼2外壁固定有與處理器25電性連接的觸摸屏26、與DC/DC穩壓輸出電路24電性連接的插座27，取電線圈1與過壓保護電路22電性連接。

保護外殼2內固定有與處理器25電性連接的繼電器31和溫度傳感器32，保護外殼2的底板頂部固定有兩個具有彈性的支撐裝置4，支撐裝置4的頂部固定有連接塊40，兩個連接塊40通過安裝座5連接，安裝座5上通過螺釘固定有與繼電器31電性連接的電機51，電機51與DC/DC穩壓輸出電路24電性連接，電機51的輸出軸上固定有旋轉葉輪6，旋轉葉輪6包括固定在電機51輸出軸上的連接環61，連接環61的外壁呈環狀排布有五組葉片組62，葉片組62均由多塊相互疊置且長度從上往下依次遞增的轉動片63組成，葉片組62中相鄰的兩個轉動片63之間設置有間隙。

本實用新型中的支撐裝置4包括固定在保護外殼2底部的固定板41、焊接在固定板41頂部的固定管42、焊接在固定管42頂部的卡套43，固定管42內滑動設置有一滑動座44，滑動座44的頂部焊接有延伸至卡套43外并與連接塊40連接的立柱45，立柱45上位于卡套43和滑動座44之間套設有上彈簧46，滑動座44與固定板41通過下彈簧47連接，這樣設計結構堅固，而且使得支撐裝置4的彈性性能提高。

其中保護外殼2的背面底部固定有下鉸接塊71，保護外殼2的背面中心位置固定有上鉸接塊72，下鉸接塊72鉸接有托板73，托板73的頂部固定有與上鉸接塊72鉸接的可伸縮桿8。用戶可以通過托板73、可伸縮桿8將本實用新型支撐起來，給用戶使用帶來方便；用戶通過調節可伸縮桿8的長度還可以調整保護外殼2的傾斜角度。

本實用新型中的可伸縮桿8包括焊接在托板73頂部的鋼管81、頂端與上鉸接 塊72鉸接的鋼桿82，鋼管81的頂端固定有端板83，鋼管81內滑動設置有一圓板84，鋼桿82的底端穿過端板83并與圓板84連接，鋼管81的外壁通過螺紋連接有一定位螺絲85，定位螺絲85的端頭延伸至鋼管81的內腔中并與鋼桿82的外壁緊密接觸，這樣設計結構簡單，成本低。

當然，以上僅為本實用新型的較佳實施例而已，非因此即局限本實用新型的專利范圍，凡運用本實用新型說明書及圖式內容所為之簡易修飾及等效結構變化，均應同理包含于本實用新型的專利保護范圍之內。
