本發明屬于電力系統安全穩定分析技術領域，更準確地說，本發明涉及一種計及安控策略和一次調頻特性的電網穩態頻率估算方法。

背景技術：

全球能源資源與負荷中心呈逆向分布是普遍的特征，隨著輸電技術不斷發展、電壓等級不斷提升，特別是中國特高壓交直流工程的成功實踐，為能源的高效開發、優化配置和有效利用，為實現電力跨區、大規模、高效率配置提供了解決方案和技術基礎。通過建設區域間的特高壓輸電通道構建大電網是實現大范圍配置能源資源的必由之路，由于區域間的特高壓輸電通道建設的投資巨大，因此，區域間的輸電通道通常是滿功率運行。隨著區域間的輸電通道不斷增加，對送端電網來說，外送電占其總發電比例將越來越高，對受端電網來說，區外受電占其總負荷比例也將越來越高。由于受線路走廊和落點的限制，區域間的輸電通道距離長且相對集中，多個輸電通道因故障同時失去的概率也不低。若此類故障發生，則必然引發送端電網的高頻問題和受端電網的低頻問題。這就使原本在小電網中比較關注的頻率安全穩定問題，在大電網中同樣不能忽視的原因。

電網穩態頻率是調度運行監控的關鍵信息，若能夠在預想故障發生之前掌握故障后電網的穩態頻率，就可以判斷出經過自動發電控制能否將電網穩態頻率自動調整到頻率規定范圍內。對于預想故障下經過agc不能將電網穩態頻率自動調整到頻率規定范圍內的情況，調度運行控制人員通常需要及時對電網當前運行狀態采取預防控制，以確保預想故障下電網穩態頻率能夠維持在規定范圍內。

若大電網一、二次設備的模型和參數都與實際一致，則可以采用時域仿真的方法計算預想故障發生后頻率動態過程，得到計及安控策略和一次調頻特性的電網穩態頻率，但實際情況是大電網一、二次設備的模型和參數與實際是有差別的。因此，以與電網頻率特性緊密相關且相對準確的負荷靜態頻率特性、發電機一次調頻模型和參數為基礎，采用準靜態模擬方法估算預想故障下計及安控策略和發電機一次調頻特性的電網穩態頻率不失為一種工程實用方法。

技術實現要素：

本發明目的是：針對指定的電網運行狀態和預想故障，提供一種快速估算預想故障下計及安控策略和一次調頻特性的電網穩態頻率的方法。

本發明的基本原理在于：預想故障后電網的頻率動態過程與電網的慣性時間常數、有功注入不平衡量、負荷靜態頻率特性和發電機一次調頻特性緊密相關，其中慣性時間常數影響的是電網頻率下降(有功注入不平衡量小于0)或上升(有功注入不平衡量大于0)過程的時間常數，有功注入不平衡量基本決定了穩態頻率的大小，負荷靜態頻率特性和發電機一次調頻特性是通過改變有功注入不平衡量來影響穩態頻率的。因此，本發明計及負荷靜態頻率特性、發電機一次調頻特性，結合各類安控的動作時序，采用安控先動作、發電機一次調頻隨后動作的時序，采用準靜態模擬方法估算預想故障下計及安控策略和發電機一次調頻特性的電網穩態頻率，基本反映了預想故障后電網頻率在1分鐘內的準穩態過程。

具體地說，本發明是采用以下技術方案實現的，包括以下步驟：

1)設引發電網有功注入部分失卻的預想故障為f，電網當前運行狀態為s0，若電網處于穩態，則基于s0，針對f，通過只改變與f直接相關設備的運行狀態，首先確定f清除后電網中同步電網及其設備組成和有功潮流，記同步電網的個數為n，然后，計算出各個同步電網的有功不平衡量，進入步驟2)；

2)基于s0，首先，根據以檢測到f發生為啟動判據的安控系統的控制策略表，結合安控系統的當前運行狀態、定值、壓板狀態和采集的電網實時信息，生成針對f的緊急控制當值措施，然后，計算出各個同步電網因當值措施實施所引起的有功不平衡量，進入步驟3)；

3)針對n個同步電網，分別采用公式(1)計算出只考慮以檢測到f發生為啟動判據的安控系統動作后各個同步電網的穩態頻率：

公式(1)中，f1.i為在s0下只考慮以檢測到f發生為啟動判據的安控系統動作后第i個同步電網的穩態頻率，f0.i為第i個同步電網在s0下的頻率，δp0.i為在s0下只計及f清除第i個同步電網的有功不平衡量，fr.i為第i個同步電網的額定頻率，δp1.i為在s0下只計及f的緊急控制當值措施第i個同步電網的有功不平衡量，kl.1..i、pl.1.i分別為在s0下計及f清除及其緊急控制當值措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

將f1.i作為與f對應的計及安控策略和一次調頻特性的第i個同步電網的穩態頻率估算初值fe.i，進入步驟4)；

4)針對n個同步電網，若第i個同步電網的f1.i小于f0.i，則將該同步電網歸為頻率下降類電網；若第i個同步電網的f1.i大于f0.i，則將該同步電網歸為頻率上升類電網；若第i個同步電網的f1.i等于f0.i，則將該同步電網歸為頻率不變類電網，進入步驟5)；

5)若n個同步電網中有頻率不變類電網，則將這類電網的計及安控策略和一次調頻特性的穩態頻率估算值確定為其在s0下的頻率，進入步驟6)，否則，直接進入步驟6)；

6)若n個同步電網中有頻率下降類電網，則對這類電網分別按以下步驟處理后進入步驟7)，否則，直接進入步驟7)；

6-1)若第i個同步電網中有以廠站實測頻率為啟動判據防御該同步電網頻率安全穩定的集中式低頻控制系統cufcs，進入步驟6-2)，否則，進入步驟6-4)；

6-2)若f1.i小于第i個同步電網cufcs的第1輪動作頻率設定值，則從cufcs排在前位的輪次開始，采用公式(2)依次逐輪計算計及f清除及其緊急控制當值措施和cufcs第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是cufcs的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，進入步驟6-3)，否則，結束對該同步電網的處理；

公式(2)中，fcuf.j.i為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，fcuf.j-1.i為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至本輪次第j-1輪措施實施后第i個同步電網的穩態頻率，當j為1時，fcuf.j-1.i取值為f1.i，δpcuf.j.i為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至第j-1輪措施實施后第i個同步電網cufcs第j輪措施控制量當前值，kl.cuf.j.i、pl.cuf.j.i分別為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

6-3)若fe.i小于第i個同步電網就地低頻減載裝置ufls基本輪第1輪動作頻率設定值，則從ufls基本輪中排在前位的輪次開始，采用公式(3)依次逐輪計算計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是ufls基本輪的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理，否則，結束對該同步電網的處理；

公式(3)中，fuf.j.i為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的穩態頻率，fuf.j-1.i為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j-1輪措施實施后第i個同步電網的穩態頻率，當本輪次j為1時，fuf.j-1.i取值為fe.i，δpuf.j.i為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j-1輪措施實施后第i個同步電網ufls基本輪第j輪措施控制量當前值，kl.uf.j.i、pl.uf.j.i分別為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

6-4)若f1.i小于第i個同步電網就地低頻減載裝置ufls基本輪第1輪動作頻率設定值，則從ufls基本輪中排在前位的輪次開始，采用公式(4)依次逐輪計算計及f清除及其緊急控制當值措施和ufls基本輪第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是ufls基本輪的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理；

公式(4)中，fuf0.j.i為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，fuf0.j-1.i為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至本輪次第j-1輪措施實施后第i個同步電網的穩態頻率，當j為1時，fuf0.j-1.i取值為f1.i，δpuf0.j.i為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至第j-1輪措施實施后第i個同步電網ufls基本輪第j輪措施控制量當前值，kl.uf0.j.i、pl.uf0.j.i分別為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

7)若n個同步電網中有頻率上升類電網，則對這類電網分別按以下步驟處理后進入步驟8)，否則，直接進入步驟8)；

7-1)若第i個同步電網中有以廠站實測頻率為啟動判據防御該同步電網頻率安全穩定的集中式高頻控制系統chfcs，進入步驟7-2)，否則，結束對該同步電網的處理；

7-2)若f1.i大于第i個同步電網chfcs的第1輪動作頻率設定值，則從chfcs排在前位的輪次開始，采用公式(5)依次逐輪計算計及f清除及其緊急控制當值措施和chfcs第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，若本輪次對應的穩態頻率大于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不大于緊隨其后的下一輪次的動作頻率設定值或本輪次是chfcs的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理，否則，結束對該同步電網的處理；

公式(5)中，fchf.j.i為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，fchf.j-1.i為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至本輪次第j-1輪措施實施后第i個同步電網的穩態頻率，當j為1時，fchf.j-1.i取值為f1.i，δpchf.j.i為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至第j-1輪措施實施后第i個同步電網chfcs第j輪措施控制量當前值，kl.chf.j.i、pl.chf.j.i分別為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

8)針對n個同步電網中頻率下降類電網和頻率上升類電網，分別采用公式(6)和公式(7)計算與f對應的計及安控策略和一次調頻特性的各個同步電網的穩態頻率估算值；

公式(6)和公式(7)中，fe.i為在s0下與f對應的計及安控策略和一次調頻特性的第i個同步電網的穩態頻率估算值，δfcr為在s0下第i個同步電網中沒有因f清除及其緊急控制當值措施和chfcs措施而退出的所有發電機組一次調頻死區的最小值，m為在s0下第i個同步電網中參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組，pg.m.i.0為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的有功出力，pg.m.i.max為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的一次調頻有功出力上限，pg.m.i.min為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的一次調頻有功出力下限，kgl.f.i、pl.f.i分別為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪減載措施實施后第i個同步電網的有功靜態頻率特性系數和負荷有功之和。

通過采用上述技術方案，本發明取得了下述技術效果：

本發明計及了與頻率動態過程緊密相關的負荷靜態頻率特性、發電機一次調頻特性，結合各類安控的動作時序，采用安控先動作、發電機一次調頻隨后動作的時序，采用準靜態模擬方法估算預想故障下計及安控策略和發電機一次調頻特性的電網穩態頻率。其中，負荷有功靜態頻率特性采用是將同步電網所有負荷作為一個整體的負荷有功靜態頻率特性，以負荷有功靜態頻率特性系數來反映，該系數能夠比較準確獲得；發電機一次調頻特性采用發電機在當前運行狀態下的一次調頻有功上、下限來反映，這兩個參數是可以準確獲得的。此外，由于發電機一次調頻通常是在檢測到頻率變化后3s才動作，包括就地低頻減裝置基本輪在內的安控動作時間通常延時都在3s以內，將安控動作設置在發電機一次調頻動作之前與實際相符。因此，本發明的技術方案基本反映了預想故障后電網頻率在1分鐘內的準穩態過程。與采用時域仿真計算預想故障后電網穩態頻率的技術方案相比，本發明不僅計算速度非?？欤瑤缀醪恍枰獣r(shí)間，而且不會因電網中除負荷有功靜態頻率特性系數、電網有功靜態頻率特性系數和發電機一次調頻功率限值之外其它模型和參數不準確而引入額外誤差。此外，本發明的技術方案不僅可以用于在線分析，也可以用于離線研究。

附圖說明

圖1是本發明方法的步驟1-步驟8的流程圖。

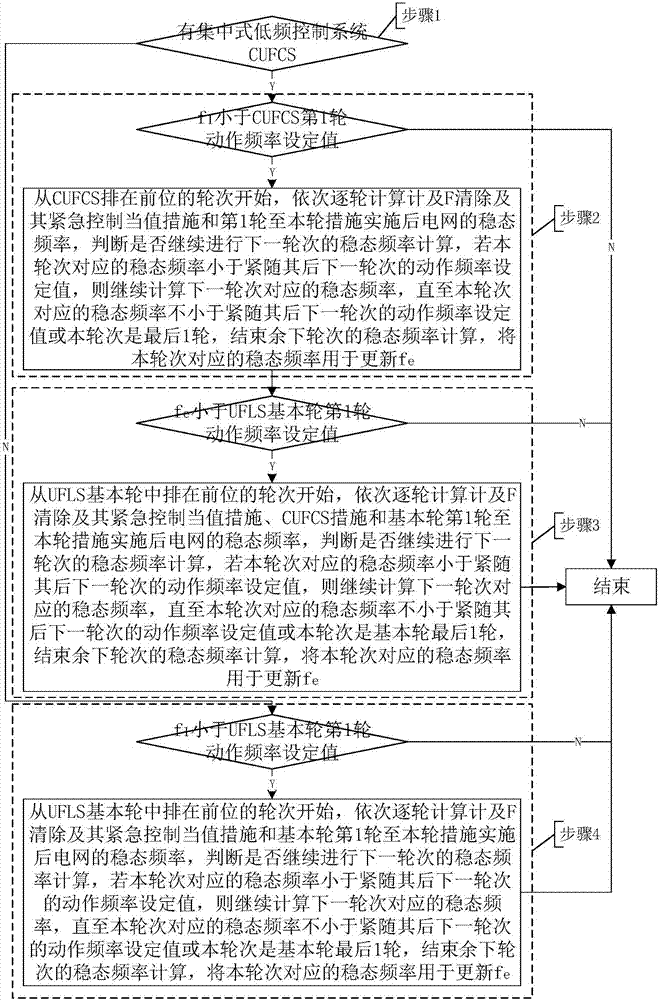

圖2是本發明方法中步驟6的詳細流程圖。

圖3是本發明方法中步驟7的詳細流程圖。

具體實施方式

下面參照附圖對本發明作進一步詳細描述。

圖1中步驟1：若電網處于穩態，則基于電網當前運行狀態s0，針對引發電網有功注入部分失卻的預想故障f，例如：發電機跳閘、異步聯網的網間直流閉鎖、電網解列等，通過只改變與f直接相關設備(故障后繼電保護動作所涉及的設備)的運行狀態，首先確定f清除后電網中同步電網的個數n及其設備組成和有功潮流，然后，計算出各個同步電網的有功不平衡量，進入步驟2，否則，結束本方法；

對于發電機跳閘，則該發電機所連接的同步電網的有功不平衡量為該發電機在s0下的有功出力的負數；對于異步聯網的網間直流雙極閉鎖，其送端電網的有功不平衡量為在s0下該直流系統的整流側交流系統送出有功功率，受端電網的有功不平衡量為在s0下該直流系統的逆變側交流系統受入有功功率的負數；對于交流電網解列，則電網中同步電網的個數比s0下同步電網增加一個，增加出來的同步電網b的有功不平衡量為在s0下解列的聯絡線注入b的有功功率之和的負數，對于聯絡線另一端同步電網a，其有功不平衡量為在s0下解列的聯絡線注入a的有功功率之和的負數；

圖1中步驟2：基于s0，首先，根據以檢測到f發生為啟動判據的安控系統控制策略表，結合該安控系統的當前運行狀態、定值、壓板狀態和采集的電網實時信息，生成針對f的緊急控制當值措施，然后，計算出各個同步電網因當值措施實施所引起的有功不平衡量，進入步驟3；

圖1中步驟3：針對n個同步電網，分別采用公式(1)計算出只考慮以檢測到f發生為啟動判據的安控系統動作后各個同步電網的穩態頻率，并將f1.i作為與f對應的計及安控策略和一次調頻特性的第i個同步電網的穩態頻率估算初值fei，進入步驟4；

公式(1)中，f1.i為在s0下只考慮以檢測到f發生為啟動判據的安控系統動作后第i個同步電網的穩態頻率，f0.i為第i個同步電網在s0下的頻率，δp0.i為在s0下只計及f清除第i個同步電網的有功不平衡量，fr.i為第i個同步電網的額定頻率，δp1.i為在s0下只計及f的緊急控制當值措施第i個同步電網的有功不平衡量，kl.1..i、pl.1.i分別為在s0下計及f清除及其緊急控制當值措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

圖1中步驟4：針對n個同步電網，若第i個同步電網的f1.i小于f0.i，則將該同步電網歸為頻率下降類電網；若第i個同步電網的f1.i大于f0.i，則將該同步電網歸為頻率上升類電網；若第i個同步電網的f1.i等于f0.i，則將該同步電網歸為頻率不變類電網，進入步驟5；

圖1中步驟5：若n個同步電網中有頻率不變類電網，則將這類電網的計及安控策略和一次調頻特性的穩態頻率估算值確定為其在s0下的頻率，進入步驟6，否則，直接進入步驟6；

圖1中步驟6：若n個同步電網中有頻率下降類電網，則對這類電網分別按圖2的流程處理后進入步驟7，否則，直接進入步驟7；

圖1中步驟7：若n個同步電網中有頻率上升類電網，則對這類電網分別按圖3的流程處理后進入步驟8，否則，直接進入步驟8；

圖1中步驟8：針對n個同步電網中頻率下降類電網和頻率上升類電網，分別采用公式(6)和公式(7)計算與f對應的計及安控策略和一次調頻特性的各個同步電網的穩態頻率估算值；

公式(6)和公式(7)中，fe.i為在s0下與f對應的計及安控策略和一次調頻特性的第i個同步電網的穩態頻率估算值，δfcr為在s0下第i個同步電網中沒有因f清除及其緊急控制當值措施和chfcs措施而退出的所有發電機組一次調頻死區的最小值，m為在s0下第i個同步電網中參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組，pg.m.i.0為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的有功出力，pg.m.i.max為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的一次調頻有功出力上限，pg.m.i.min為在s0下第i個同步電網中第m個參與一次調頻且沒有因f清除及其緊急控制當值措施和chfcs措施而退出的發電機組的一次調頻有功出力下限，kgl.f.i、pl.f.i分別為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪減載措施實施后第i個同步電網的有功靜態頻率特性系數和負荷有功之和。

圖2中步驟1：若第i個同步電網中有以廠站實測頻率為啟動判據防御該同步電網頻率安全穩定的集中式低頻控制系統cufcs，進入步驟2，否則，進入步驟4；

圖2中步驟2：若f1.i小于第i個同步電網cufcs的第1輪動作頻率設定值，則從cufcs排在前位的輪次開始，采用公式(2)依次逐輪計算計及f清除及其緊急控制當值措施和cufcs第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，判斷是否繼續進行下一輪次的穩態頻率計算，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是cufcs的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，進入步驟3，否則，結束對該同步電網的處理；

公式(2)中，fcuf.j.i為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，當j為1時，fcuf.j-1.i取值為f1.i，δpcuf.j.i為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至第j-1輪措施實施后第i個同步電網cufcs第j輪措施控制量當前值，kl.cuf.j.i、pl.cuf.j.i分別為在s0下計及f清除及其緊急控制當值措施和cufcs第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

圖2中步驟3：若fe.i小于第i個同步電網就地低頻減載裝置ufls基本輪第1輪動作頻率設定值，則從ufls基本輪中排在前位的輪次開始，采用公式(3)依次逐輪計算計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，判斷是否繼續進行下一輪次的穩態頻率計算，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是ufls基本輪的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理，否則，結束對該同步電網的處理；

公式(3)中，fuf.j.i為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的穩態頻率，當本輪次j為1時，fuf.j-1.i取值為fe.i，δpuf.j.i為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j-1輪措施實施后第i個同步電網ufls基本輪第j輪措施控制量當前值，kl.uf.j.i、pl.uf.j.i分別為在s0下計及f清除及其緊急控制當值措施、cufcs措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和；

圖2中步驟4：若f1.i小于第i個同步電網就地低頻減載裝置ufls基本輪第1輪動作頻率設定值，則從ufls基本輪中排在前位的輪次開始，采用公式(4)依次逐輪計算計及f清除及其緊急控制當值措施和ufls基本輪第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，判斷是否繼續進行下一輪次的穩態頻率計算，若本輪次對應的穩態頻率小于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不小于緊隨其后的下一輪次的動作頻率設定值或本輪次是ufls基本輪的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理；

公式(4)中，fuf0.j.i為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，當j為1時，fuf0.j-1.i取值為f1.i，δpuf0.j.i為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至第j-1輪措施實施后第i個同步電網ufls基本輪第j輪措施控制量當前值，kl.uf0.j.i、pl.uf0.j.i分別為在s0下計及f清除及其緊急控制當值措施和ufls基本輪第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和。

圖3中步驟1：若第i個同步電網中有以廠站實測頻率為啟動判據防御該同步電網頻率安全穩定的集中式高頻控制系統chfcs，進入步驟2，否則，結束對該同步電網的處理；

圖3中步驟2：若f1.i大于第i個同步電網chfcs的第1輪動作頻率設定值，則從chfcs排在前位的輪次開始，采用公式(5)依次逐輪計算計及f清除及其緊急控制當值措施和chfcs第1輪至本輪措施實施后該同步電網的穩態頻率，作為與本輪次對應的穩態頻率，當計算出一個輪次的穩態頻率時，判斷是否繼續進行下一輪次的穩態頻率計算，若本輪次對應的穩態頻率大于緊隨其后的下一輪次的動作頻率設定值，則繼續計算下一輪次對應的穩態頻率，直至本輪次對應的穩態頻率不大于緊隨其后的下一輪次的動作頻率設定值或本輪次是chfcs的最后1輪，結束余下輪次的穩態頻率計算，將本輪次對應的穩態頻率用于更新fe.i，結束對該同步電網的處理，否則，結束對該同步電網的處理；

公式(5)中，fchf.j.i為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至本輪次第j輪措施實施后第i個同步電網的穩態頻率，當j為1時，fchf.j-1.i取值為f1.i，δpchf.j.i為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至第j-1輪措施實施后第i個同步電網chfcs第j輪措施控制量當前值，kl.chf.j.i、pl.chf.j.i分別為在s0下計及f清除及其緊急控制當值措施和chfcs第1輪至第j輪措施實施后第i個同步電網的負荷有功靜態頻率特性系數和負荷有功之和。

雖然本發明已以較佳實施例公開如上，但實施例并不是用來限定本發明的。在不脫離本發明之精神和范圍內，所做的任何等效變化或潤飾，同樣屬于本發明之保護范圍。因此本發明的保護范圍應當以本申請的權利要求所界定的內容為標準。
