本實用新型涉及無線充電技術領域，尤其涉及一種無線充電異物檢測裝置。

背景技術：

電動汽車(EV)的零排放和不依賴化石燃料的潛力，得到了世界各國政府的普遍重視，汽車開進電動時代。除了政府的補貼和大力支持，相關的汽車生產廠家也紛紛開始關注電動車的未來發展，并且在電動汽車領域不斷投入資金和技術。據工業和信息化部電動汽車發展戰略研究報告預測，到2030年全國電動汽車保有量將達到600萬輛。

現有電動汽車的充電方式主要包括：一種是有線充電，也叫接觸式充電；一種是無線充電，也叫無接觸式充電。有線充電功率較大，取電過程不靈活，需要反復拔插充電電纜，易產生機構磨損，導致大電流載體不安全裸露，遇到雨雪天氣時，需進行隔潮處理，無法實現露天充電，有線充電通過導線與電網連接進行充電；同時充電樁、充電站的修建同傳統加油站類似，受建設場地制約，建設成本很大；

通過無線充電可以克服上述有線充電的缺點，通常采用一個原副邊完全分離、無電氣連接的變壓器，利用原副邊的互相磁場耦合實現電能透過空氣在原副邊之間進行傳輸。無線充電可以降低電動汽車成本，使用方便、安全，無觸電現象，不存在線路老化、尖端放電等因素導致火花等問題。

但是，電動汽車無線充電系統在進行充電時，發射線圈與接收線圈之間氣隙里存在強大的電磁場，如果充電過程中該氣隙之間存在異物，則可能引發安全隱患，不利于安全充電，比如存在金屬異物混入磁場耦合區，由于渦流效應導致金屬急劇升溫，存在安全隱患，比如存在活體生物異物時，則活體生物會因電磁場而產生不適反應，甚至可能一定程度上的傷害。

技術實現要素：

本實用新型實施例提供了一種無線充電異物檢測裝置，用以解決當電動汽車無線充電系統在進行充電時，在不干擾充電過程的情況下，有效檢測線圈間是否有金屬或活體生物等異物進入，不僅可以實現檢測異物的目的，而且可以及時排除異物，極大地保證無線充電的可靠運行。

為解決上述技術問題，本實用新型所采取的技術方案是，一種無線充電異物檢測裝置，包括：發射線盤、接收線盤、光幕發射裝置及光幕接收裝置；所述發射線盤內設有發射線圈，并置于地面上；所述接收線盤內設有接收線圈，并置于車底；所述發射線圈與接收線圈在一定距離內建立通訊連接，并自動開始無線電力傳輸；光幕接收裝置設于接收線盤的下表面周側；對應的，光幕發射裝置設于所述發射線盤的上表面周側；光幕發射裝置包括間距設置的多個紅外發射管，光幕接收裝置設有與光幕發射裝置的多個紅外發射管一一對應的多個紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且安裝在同一條直線上，當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管發出的調制信號(光信號)能順利到達紅外接收管，反之，如果有障礙物時，紅外發射管發出的調制信號無法正常到達紅外接收管。

所述接收線盤的下表面為正方形，其頂點分別設為A’，B’，C’，D’；所述接收線盤的頂點B’安裝第一雨刮器的一端及第一電機，頂點D’安裝第二雨刮器的一端及第二電機，所述第一雨刮器和第二雨刮器的長度為該接收線盤正方形邊長的長度，所述第一電機的運轉帶動第一雨刮器的另一端從頂點A’到頂點C’來回運行，所述第二電機的運轉帶動第二雨刮器的另一端從頂點C’到頂點A’來回運行；所述頂點A’和C’上還設有第一微動開關和第二微動開關，當?shù)谝挥旯纹鲝捻旤c(diǎn)A’運行到頂點C’時，接通第二微動開關；當?shù)诙旯螐捻旤c(diǎn)C’運行到頂點A’時，接通第一微動開關；

所述發射線盤的上表面為正方形，其頂點分別設為A，B，C，D；所述邊長AB、BC、CD及AD分別對應接收線盤下表面正方形的邊長A’B’、B’C’、C’D’和A’D’；所述頂點B安裝第三雨刮器的一端及第三電機，頂點D安裝第四雨刮器的一端及第四電機，所述第三雨刮器和第四雨刮器的長度為該發射線盤正方形邊長的長度，所述第三電機的運轉帶動第三雨刮器的另一端從頂點A到頂點C來回運行，所述第四電機的運轉帶動第四雨刮器的另一端從頂點C到頂點A來回運行；所述頂點A和C上還設有第三微動開關和第四微動開關，當?shù)谌旯纹鲝捻旤c(diǎn)A運行到頂點C時，接通第四微動開關；當?shù)谒挠旯螐捻旤c(diǎn)C運行到頂點A時，接通第三微動開關。

進一步地，所述邊長A’B’與邊長AB的長度相等。

本實用新型有益效果如下：

1、本實用新型采用在接收線盤和發射線盤分別安裝雨刮器，不僅可以實現檢測異物的目的，而且可以及時排除異物，保證無線充電正常運行，增大系統的穩定性及提升用戶體驗；另外，利用雨刮器實現的異物檢測，成本小，實現簡單。

2、本實用新型采用在接收線盤下表面及發射線盤上表面對應處分別設置光幕接收裝置和光幕發射裝置，可以在不干擾充電過程的情況下，有效檢測線圈間是否有金屬或活體生物等異物進入，極大地保證無線充電的可靠運行。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡要介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域的普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1所示為本實用新型結構示意圖；

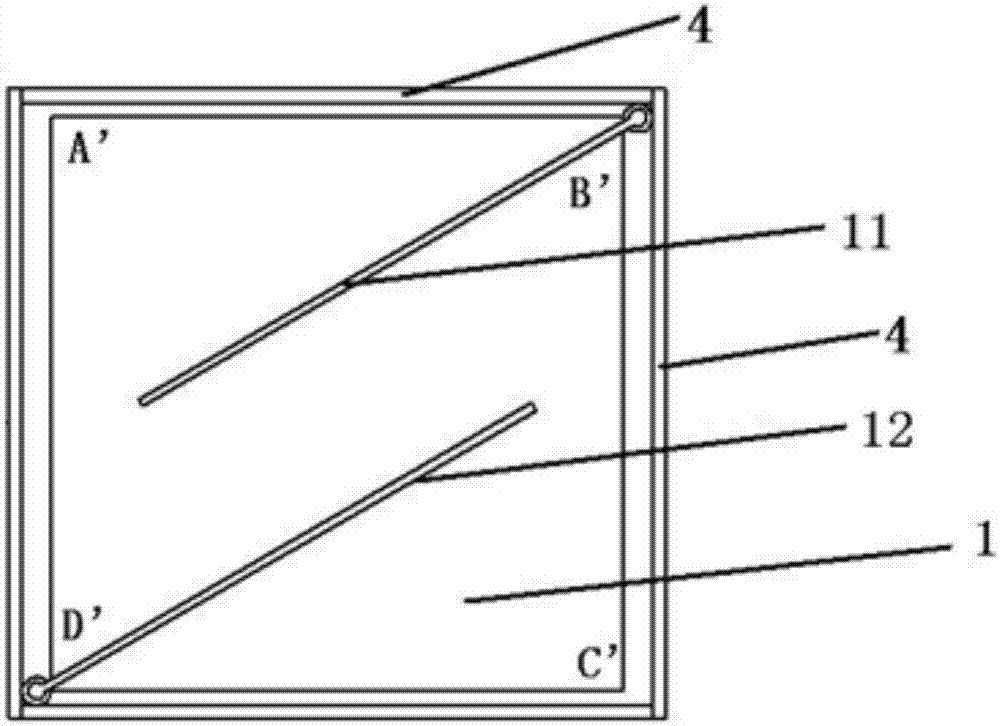

圖2所示為接收線盤結構示意圖；

圖3所示為發射線盤結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

實施例一：

本實用新型實施例一提供了一種無線充電異物檢測裝置，如圖1包括：接收線盤1、發射線盤2、光幕發射裝置3及光幕接收裝置4；所述發射線盤2內設有發射線圈，并置于地面上；所述接收線盤1內設有接收線圈，并置于車底；所述發射線圈與接收線圈在一定距離內建立通訊連接，并自動開始無線電力傳輸；光幕接收裝置4設于接收線盤1的下表面周側；對應的，光幕發射裝置3設于所述發射線盤2的上表面周側；光幕發射裝置3包括間距設置的多個紅外發射管，光幕接收裝置4設有與光幕發射裝置3的多個紅外發射管一一對應的多個紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且安裝在同一條直線上，當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管發出的調制信號(光信號)能順利到達紅外接收管，反之，如果有障礙物時，紅外發射管發出的調制信號無法正常到達紅外接收管。

所述接收線盤1的下表面為正方形，其頂點分別設為A’，B’，C’，D’；所述接收線盤1的頂點B’安裝第一雨刮器11的一端及第一電機，頂點D’安裝第二雨刮器12的一端及第二電機，所述第一雨刮器11和第二雨刮器12的長度為該接收線盤1正方形邊長的長度，所述第一電機的運轉帶動第一雨刮器11的另一端從頂點A’到頂點C’來回運行，所述第二電機的運轉帶動第二雨刮器12的另一端從頂點C’到頂點A’來回運行；所述頂點A’和C’上還設有第一微動開關和第二微動開關，當?shù)谝挥旯纹?1從頂點A’運行到頂點C’時，接通第二微動開關；當?shù)诙旯纹?2從頂點C’運行到頂點A’時，接通第一微動開關。

所述發射線盤2的上表面為正方形，其頂點分別設為A，B，C，D；所述邊長AB、BC、CD及AD分別對應接收線盤下表面正方形的邊長A’B’、B’C’、C’D’和A’D’；所述頂點B安裝第三雨刮器21的一端及第三電機，頂點D安裝第四雨刮器22的一端及第四電機，所述第三雨刮器21和第四雨刮器22的長度為該發射線盤2正方形邊長的長度，所述第三電機的運轉帶動第三雨刮器21的另一端從頂點A到頂點C來回運行，所述第四電機的運轉帶動第四雨刮器22的另一端從頂點C到頂點A來回運行；所述頂點A和C上還設有第三微動開關和第四微動開關，當?shù)谌旯纹?1從頂點A運行到頂點C時，接通第四微動開關；當?shù)谒挠旯纹?2從頂點C運行到頂點A時，接通第三微動開關。

所述邊長A’B’與邊長AB的長度相等。

為了保證電動汽車無線充電系統在進行充電時，在不干擾充電過程的情況下，有效的實現異物檢測，且可以及時排除異物，完成無線充電的可靠運行。本實用新型的具體工作過程如下：

由于發射線盤與接收線盤的工作過程相同，以接收線盤進行異物檢測的工作過程為例，無線充電系統在預充電階段，接收線盤開啟第一雨刮器及第一電機，第一電機的運轉帶動第一雨刮器的另一端從頂點A’到頂點C’運行。

當?shù)谝挥旯纹鞯牧硪欢嗽陬A(yù)定時間內從頂點A’移動到頂點C’，則說明沒有異物，并接通第二微動開關；

當?shù)谝挥旯纹鞯牧硪欢嗽诔^(guò)預定時間從頂點A’未移動到頂點C’，則說明有異物，異物分為可排除異物與不可排除異物，如果異物為可排除異物時，通過增大第一電機的驅動電流，進而排除異物，排除異物后，第一雨刮器的另一端繼續移動至頂點C’，并接通第二微動開關；如果異物為不可排除異物時，則關閉預充電功率，停止充電且報警通知用戶排除異物；當異物排除后，開啟預充電功率，第一雨刮器的另一端繼續移動至頂點C’，接通第二微動開關；

待第二微動開關接通后，開啟第二雨刮器及第二電機，第二電機的運轉帶動第二雨刮器的另一端從頂點C’到頂點A’運行，工作過程與第一雨刮器及第一電機的工作過程相同，在此不作累贅。

當?shù)诙旯纹鞯牧硪欢藦捻旤c(diǎn)C’移動到頂點A’時，接收線盤的異物檢測過程結束。

同樣的，當?shù)谒挠旯纹鞯牧硪欢藦捻旤c(diǎn)C移動到頂點A時，發射線盤的異物檢測過程結束。

當接收線盤和發射線盤的異物檢測過程全部結束時，啟動光幕發射裝置和光幕接收裝置進行光幕異物檢測，同時無線充電系統加大充電功率并進入充電階段。

具體地，光幕異物檢測是通過判斷光幕發射裝置的紅外發射管發出光信號是否能順利到達光幕接收裝置的紅外接收管，當光信號能順利到達，則說明無異物；當光信號不能順利到達，則說明有異物。

充電過程中，當光幕異物檢測到無異物時，可繼續充電，直至充電完畢；當光幕檢測到有異物時，則此時減小無線充電功率，啟動發射線盤與接收線盤進行異物檢測，并異物排除，具體工作過程如上所述，在此不累贅；當排除至無異物時，繼續啟動光幕異物檢測，并繼續充電，直至充電完畢；其中，所述異物為金屬或活體生物等異物。

本實用新型采用在接收線盤和發射線盤分別安裝雨刮器，雨刮器實現的異物檢測對于自然界造成的金屬異物(如鋁箔紙、金屬片等較輕巧的東西)可以很輕易的移除，而且對于活體生物(如小貓、小鳥等)可以通過雨刮干擾的方式讓其自行離開；不僅可以實現檢測異物的目的，而且可以及時排除異物，保證無線充電正常運行，增大系統的穩定性及提升用戶體驗；而且，本實用新型采用光幕異物檢測，可以在不干擾充電過程的情況下，有效檢測發射線圈與接收線圈間是否有金屬或活體生物等異物進入，極大地保證無線充電的可靠運行。另外，利用雨刮器實現的異物檢測，成本小，實現簡單。

盡管已描述了本實用新型的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例作出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本實用新型范圍的所有變更和修改。

顯然，本領域的技術人員可以對本實用新型進行各種改動和變型而不脫離本實用新型的精神和范圍。這樣，倘若本實用新型的這些修改和變型屬于本實用新型權利要求及其等同技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。
