本實用新型涉及電源技術領域，尤其涉及一種抗干擾電源外殼。

背景技術：

電源是目前各種電器設備常用的供電裝置，一般電器設備都具有一標準的電力工作參數，這就要求電源為電器設備供電時需要提供符合該電器設備標準的電力工作參數的電能并保持穩定，現有技術中電源常常受到外界的電磁干擾，導致供電參數的波動，影響電器設備的工作穩定性。

技術實現要素：

本實用新型要解決的技術問題是提供一種抗干擾電源外殼，能夠提升電源的電磁屏蔽性能和散熱性能。

為解決上述技術問題，本實用新型采用的技術方案是：

一種抗干擾電源外殼，包括：電源容納盒、蓋板以及電磁屏蔽板；

所述電源容納盒的一端開口，所述蓋板可與所述電源容納盒的開口嵌合，所述電磁屏蔽板設于所述電源容納盒內且與所述蓋板平行間隔；所述電磁屏蔽板包括：銅網層以及包裹于所述銅網層外圍的電磁屏蔽布層；所述電源容納盒的四角分別設有一安裝柱，所述安裝柱的高度小于所述電源容納盒的高度，所述電磁屏蔽板承載于所述安裝柱上；所述蓋板上設有多個散熱孔和一個散熱風扇。

所述電磁屏蔽布層由滌綸絲纖維、錦綸絲纖維、棉纖維和銀纖維交織而成。

所述多個散熱孔陣列排布。

本實用新型所具有的優點與效果是：

本實用新型的一種抗干擾電源外殼，包括：電源容納盒、蓋板和以及電磁屏蔽板；所述電源容納盒的一端開口，所述蓋板可與所述電源容納盒的開口嵌合，所述電磁屏蔽板設于所述電源容納盒內且與所述蓋板平行間隔；所述電磁屏蔽板包括：銅網層以及包裹于所述銅網層外圍的電磁屏蔽布層；所述電源容納盒的四角分別設有一安裝柱，所述安裝柱的高度小于所述電源容納盒的高度，所述電磁屏蔽板承載于所述安裝柱上；所述蓋板上設有多個散熱孔和一個散熱風扇，可通過電磁屏蔽板提升電源的電磁屏蔽性能，通過散熱孔和散熱風扇保證電源的散熱性能。

附圖說明

下面結合附圖對本實用新型作進一步詳述：

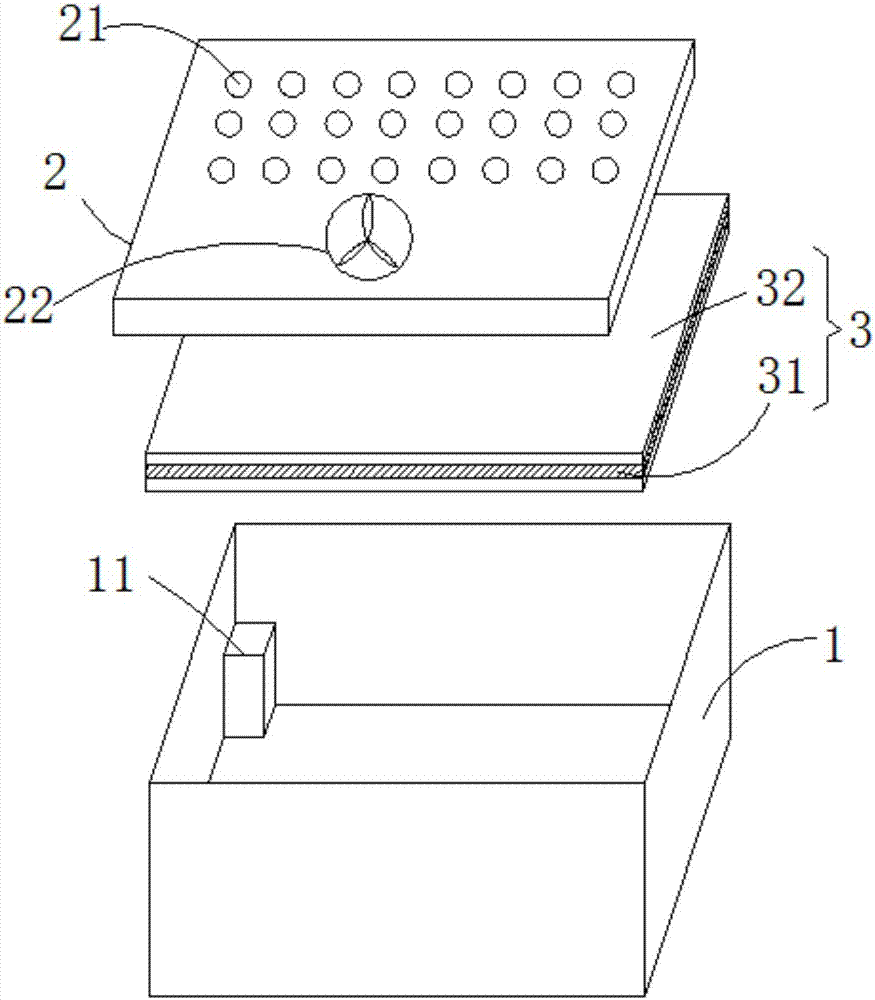

圖1為本實用新型的抗干擾電源外殼的結構示意圖；

圖中：電源容納盒1、蓋板2、電磁屏蔽板3、安裝柱11、散熱孔21、散熱風扇22、銅網層31、電磁屏蔽層32。

具體實施方式

如圖1所示，本實用新型提供一種抗干擾電源外殼，包括：電源容納盒1、蓋板2以及電磁屏蔽板3；

所述電源容納盒1的一端開口，所述蓋板2可與所述電源容納盒1的開口嵌合，所述電磁屏蔽板3設于所述電源容納盒1內且與所述蓋板2平行間隔；所述電磁屏蔽板3包括：銅網層31以及包裹于所述銅網層31外圍的電磁屏蔽布層32；所述電源容納盒1的四角分別設有一安裝柱11，所述安裝柱11的高度小于所述電源容納盒1的高度，所述電磁屏蔽板3承載于所述安裝柱11上；所述蓋板2上設有多個散熱孔21和一個散熱風扇22。

具體地，所述電磁屏蔽布層32由滌綸絲纖維、錦綸絲纖維、棉纖維和銀纖維交織而成。

優選地，所述多個散熱孔21陣列排布。

需要說明的是，本實用新型提供的抗干擾電源外殼可利用所述電磁屏蔽板3中銅網層31的銅材料和電磁屏蔽布層32中銀纖維提高電源的電磁屏蔽性能，并利用陣列排布的散熱孔21以及散熱風扇22提高電源的散熱效果，保證電源工作的穩定性。

本實用新型不局限于上述實施例，實施例只是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。
