本發明屬于電力系統自動化，具體為一種基于數據基線的變電站監控信息接入主站校核方法、系統、計算機設備及存儲介質。

背景技術：

1、智能電網調度控制系統(以下簡稱調度系統)和新一代集控系統(以下簡稱集控系統)是保障電網設備安全穩定運行、輔助調度監控人員開展調度指揮、設備監控等工作的重要支撐，變電站大量遙信、遙測準確無誤是確保兩個系統正常運行的重要基礎。隨著電網規模快速發展，新(改、擴)建變電站不斷增加，大量變電站監控信息接入主站系統，目前通過傳統方式進行電話對點的傳動方式，現場二次調試人員需分別在集控系統傳動一遍，然后再調度系統傳動一遍，存在工作重復、驗收時間長、信息化水平低等問題。同時，多個系統之間受環境因素、物理?xiàng)l件限制，數據質量參差不齊，評判標準不統一，驗收結果可比性不高。

技術實現思路

1、發明目的：以解決現有技術中存量變電站信息接入調度、集控系統數據基線不統一、工作冗余、效率低下的問題，本發明提出了一種基于數據基線的存量變電站信息接入主站校核方法、系統、計算機設備及存儲介質。

2、技術方案：一種基于數據基線的變電站監控信息接入主站校核方法，包括以下步驟：

3、發送方主站系統實時采集變電站監控信息；

4、發送方主站系統對實時采集到的變電站監控信息進行同源特征提取，得到該變電站監控信息的特征數據；

5、發送方主站系統對該變電站監控信息的特征數據按照預先設置的序列化結構對特征數據中的關鍵信息進行統一描述，形成變電站增量信號；

6、發送方主站系統將變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果，校核結果包括監控信息正常和監控信息異常；

7、發送方主站系統將校核結果為監控信息正常的變電站增量信號推送給其他接收方主站系統，供其他接收方主站系統進行校核。

8、進一步的，所述關鍵信息包括驗收廠站、通信通道、信號類型和點表信息；所述的預先設置的序列化結構為按照驗收廠站、通信通道、信號類型、點表信息的順序的結構。

9、進一步的，所述的發送方主站系統將校核結果為監控信息正常的變電站增量信號推送給其他接收方主站系統，具體操作包括：

10、發送方主站系統通過廣域服務總線將校核結果為監控信息正常的變電站增量信號推送給其他主站系統，其他接收方主站系統通過廣域服務總線獲取校核結果為監控信息正常的變電站增量信號。

11、進一步的，所述的數據基線庫，按照以下步驟構建得到：

12、對存量變電站監控信息進行特征提取，得到特征數據；

13、將特征數據按照預先設置的序列化結構進行關鍵信息統一描述，形成數據基線庫。

14、進一步的，所述的將變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果，具體操作包括：

15、判斷將變電站增量信號是否在基于數據基線的校核范圍內，若在，則表示監控信息正常，若不在，則表示監控信息異常。

16、進一步的，所述的供其他接收方主站系統進行校核，具體操作包括：

17、在任意一接收方主站系統內，將獲取到的變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果；該接收方主站系統將得到的校核結果發送給發送方主站系統。

18、本發明提出了一種基于數據基線的變電站監控信息接入主站校核系統，設置在發送方主站系統中，包括：

19、采集模塊，用于實時采集變電站監控信息；

20、特征提取模塊，用于對實時采集到的變電站監控信息進行同源特征提取，得到該變電站監控信息的特征數據；

21、增量信號形成模塊，用于對該變電站監控信息的特征數據按照預先設置的序列化結構對特征數據中的關鍵信息進行統一描述，形成變電站增量信號；

22、校核模塊，用于將變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果，校核結果包括監控信息正常和監控信息異常；

23、數據發送模塊，用于將校核結果為監控信息正常的變電站增量信號推送給其他接收方主站系統，供其他接收方主站系統進行校核。

24、進一步的，所述關鍵信息包括驗收廠站、通信通道、信號類型和點表信息；所述的預先設置的序列化結構為按照驗收廠站、通信通道、信號類型、點表信息的順序的結構。

25、進一步的，在數據發送模塊中，所述的將校核結果為監控信息正常的變電站增量信號推送給其他接收方主站系統，具體操作包括：

26、發送方主站系統通過廣域服務總線將校核結果為監控信息正常的變電站增量信號推送給其他主站系統，其他接收方主站系統通過廣域服務總線獲取校核結果為監控信息正常的變電站增量信號。

27、進一步的，在校核模塊中，所述的數據基線庫，按照以下步驟構建得到：

28、對存量變電站監控信息進行特征提取，得到特征數據；

29、將特征數據按照預先設置的序列化結構進行關鍵信息統一描述，形成數據基線庫。

30、進一步的，在校核模塊中，所述的將變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果，具體操作包括：

31、判斷將變電站增量信號是否在基于數據基線的校核范圍內，若在，則表示監控信息正常，若不在，則表示監控信息異常。

32、本發明公開了一種基于數據基線的變電站監控信息接入主站校核系統，設置在各接收方主站系統中，包括：

33、數據接收模塊，用于接收來自發送方主站系統的變電站增量信號；

34、校核模塊，用于將變電站增量信號與預先存儲在數據基線庫中的數據基線進行校核，得到校核結果，校核結果包括監控信息正常和監控信息異常；

35、數據發送模塊，用于將校核結果推送給發送方主站系統。

36、本發明公開了一種計算機設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述公開的一種基于數據基線的變電站監控信息接入主站校核方法的步驟。

37、本發明公開了一種存儲介質，所述存儲介質存儲有變電站監控信息接入主站校核程序，所述變電站監控信息接入主站校核程序被至少一個處理器執行時實現上述公開的一種基于數據基線的變電站監控信息接入主站校核方法的步驟。

38、有益效果：與現有技術相比，本發明具有以下優點：

39、(1)本發明方法通過建立數據基線庫，實現了對變電站監控信息的標準化管理；將實時采集到的變電站監控信息與基線數據進行比對，能夠及時發現異常數據，確保信息接入主站的正確性；

40、(2)本發明方法使得變電站監控信息在同一網絡條件完成同源特征提取，并通過序列化結構數據進行關鍵信息詳細描述，形成變電站增量信號分層統一描述，當一套主站系統完成對變電站增量信號驗收后，即可基于廣域分布式消息監視框架進行信息推送，并基于同源特征及增量信號在多個主站系統之間開展變電站監控信號、通信通道的一致性比對及校核結果共享，從而實現一套系統驗收、多套系統同步驗證目標，提高了數據校核的準確性和效率，最終通過自動生成測試報告，方便用戶查看和管理，提高了工作效率；

41、(3)本發明方法實現了變電站遙信、遙測信號“只驗一遍”，集控和調度系統同步完成數據校核及接入工作，提高驗收工作效率，確保變電站監控信息接入主站系統的正確性和可靠性。

42、說明書附圖

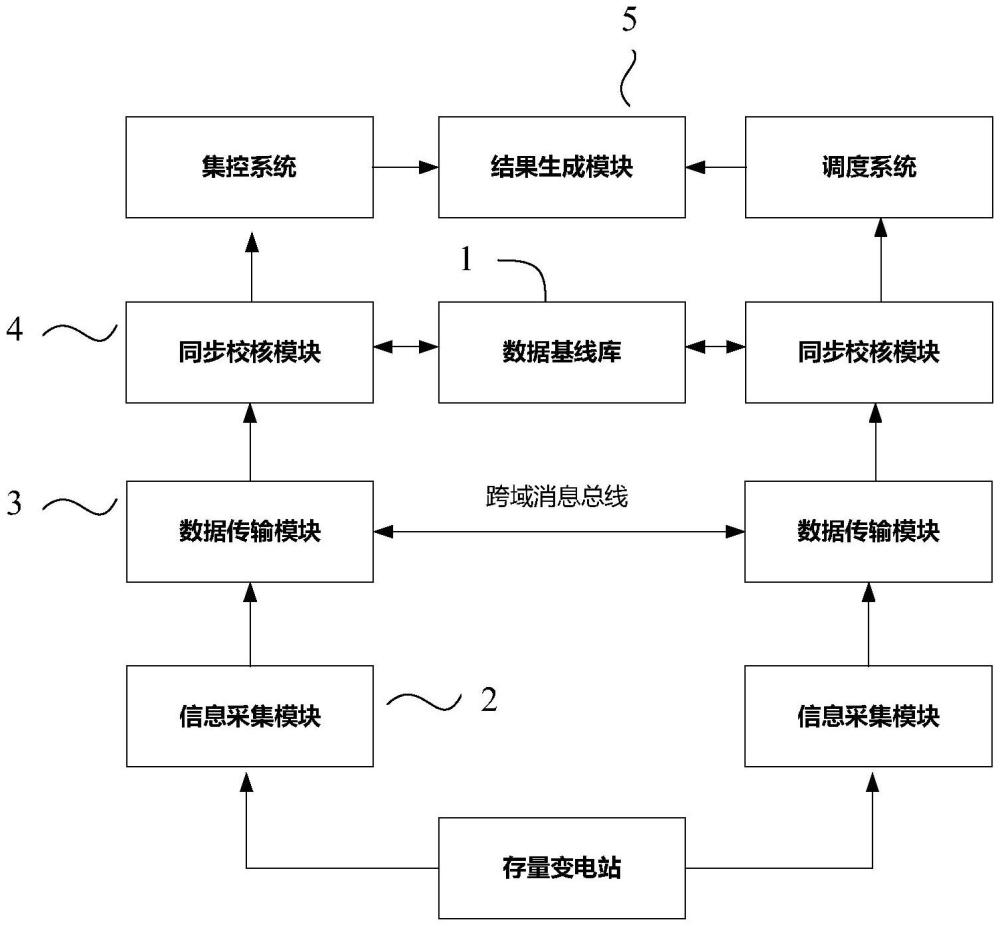

43、圖1為本發明基于數據基線的存量變電站信息接入主站校核系統的結構示意圖；

44、圖2為本發明基于廣域服務總線的多主站系統數據交互示意圖。
