本發明涉及車輛，尤其是涉及一種直線電機、懸架系統和車輛。

背景技術：

1、相關技術中，直線電機集成布置在減振器中，從而導致減振器的結構復雜，并且直線電機的動力輸出穩定性差。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種直線電機，所述直線電機驅動力輸出穩定且可靠性高。

2、本發明還提出一種懸架系統。

3、本發明還提出一種車輛。

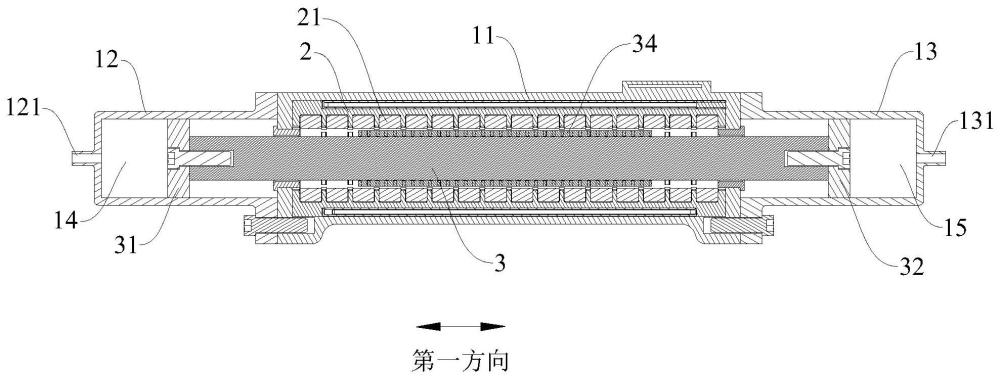

4、根據本發明第一方面實施例的直線電機，包括殼體；定子總成，所述定子總成固定于所述殼體；動子總成，所述動子總成適于相對所述定子總成沿所述第一方向移動，且所述動子總成在第一方向的兩端分別與所述殼體之間限定出第一調節腔和第二調節腔；其中，所述動子總成可沿所述第一方向運動，以調節所述第一調節腔和所述第二調節腔的容積。

5、根據本發明實施例的直線電機，動子總成的兩側形成兩個調節腔(第一調節腔和第二調節腔)，并且動子總成相對定子總成沿第一方向運動時可以調節兩個調節腔的容積，從而可以通過填充在調節腔內的驅動介質傳遞驅動力，進而可以通過第一調節腔或第二調節腔處輸出驅動力，滿足多種驅動需求。同時，驅動力的通過填充在調節腔中的驅動介質進行傳遞，從而使得直線電機的驅動力輸出穩定性好、可靠性高。

6、根據本發明的一些實施例，所述殼體包括：殼主體，所述定子總成安裝于所述殼主體；第一殼體，所述第一殼體設在所述殼主體在所述第一方向的一端，所述動子總成的一端設在所述第一殼體內，并與所述第一殼體限定出所述第一調節腔；第二殼體，所述第二殼體設在所述殼主體在所述第一方向的另一端，所述動子總成的另一端設在所述第二殼體內，并與所述第二殼體限定出所述第二調節腔。

7、根據本發明的一些實施例，所述動子總成還包括：第一活塞，所述第一活塞設在所述動子總成的一端，并與所述第一殼體限定出所述第一調節腔；第二活塞，所述第二活塞設在所述動子總成的另一端，并與所述第二殼體限定出所述第一調節腔。

8、根據本發明的一些實施例，，所述第一殼體設有第一端口，所述第一端口與所述第一調節腔連通；所述第二殼體設有第二端口，所述第二端口與所述第二調節腔連通。

9、根據本發明的一些實施例，所述第一端口設在所述第一殼體在所述第一方向上遠離所述殼主體的一端；和/或，所述第二端口設在所述第二殼體在所述第一方向上遠離所述殼主體的一端。

10、根據本發明的一些實施例，直線電機還包括密封件，所述密封件設在所述動子總成和所述殼主體之間，并用于密封所述動子總成和所述殼主體。

11、根據本發明第二方面實施例的懸架系統，包括：直線電機，所述直線電機上述的直線電機；減振器，所述減振器適于連接在車身和車橋之間，且所述減振器設有容積可同時調節的第三調節腔和第四調節腔，所述第三調節腔與所述第一調節腔連通，所述第四調節腔與所述第二調節腔連通；其中，所述第一調節腔和所述第三調節腔填充有第一驅動介質，所述第二調節腔與所述第四調節腔內填充有第二驅動介質。

12、根據本發明的一些實施例，所述減振器包括：主體部，所述主體部?jī)?nèi)形成有腔體；驅動件，所述驅動件的至少部分設于所述腔體內，并將所述腔體分隔成沿第二方向排布的所述第三調節腔和所述第四調節腔，且所述驅動件可相對所述主體部沿所述第二方向運動。

13、根據本發明的一些實施例，懸架系統還包括：

14、第一連接管，所述第一連接管連通在所述第一調節腔和所述第三調節腔之間；

15、和/或，第二連接管，所述第二連接管連通在所述第二調節腔和所述第四調節腔之間。

16、根據本發明的一些實施例，懸架系統還包括：第一蓄壓件，所述第一蓄壓件串聯在所述第一調節腔和所述第三調節腔之間，并用于調節所述第一調節腔和所述第二調節腔之間的壓力；和/或，第二蓄壓件，所述第二蓄壓件串聯在所述第二調節腔和所述第四調節腔之間，并用于調節所述第二調節腔和所述第四調節腔之間的壓力。

17、根據本發明第三方面實施例的車輛，包括上述的懸架系統。

18、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種直線電機，其特征在于，包括：

2.根據權利要求1所述的直線電機，其特征在于，所述殼體包括：

3.根據權利要求2所述的直線電機，其特征在于，所述動子總成(3)還包括：

4.根據權利要求2所述的直線電機，其特征在于，所述第一殼體(12)設有第一端口(121)，所述第一端口(121)與所述第一調節腔(14)連通；

5.根據權利要求4所述的直線電機，其特征在于，所述第一端口(121)設在所述第一殼體(12)在所述第一方向上遠離所述殼主體(11)的一端；

6.根據權利要求2所述的直線電機，其特征在于，還包括密封件(4)，所述密封件(4)設在所述動子總成(3)和所述殼主體(11)之間，并用于密封所述動子總成(3)和所述殼主體(11)。

7.一種懸架系統，其特征在于，包括：

8.根據權利要求7所述的懸架系統，其特征在于，所述減振器(200)包括：

9.根據權利要求8所述的懸架系統，其特征在于，所述驅動件(202)穿設于所述主體部(201)，所述減振器(200)還包括第一安裝架(2013)，所述第一安裝架(2013)與所述驅動件(202)位于所述主體部(201)外的部分相連，且所述第一安裝架(2013)可與所述車身相連；

10.根據權利要求7所述的懸架系統，其特征在于，還包括：

11.根據權利要求7所述的懸架系統，其特征在于，還包括：

12.一種車輛，其特征在于，包括根據權利要求7-11中任一項所述的懸架系統。

技術總結
本發明公開了一種直線電機、懸架系統和車輛，直線電機包括：殼體；定子總成，定子總成固定于殼體；動子總成，動子總成適于相對定子總成沿第一方向移動，且動子總成在第一方向的兩端分別與殼體之間限定出第一調節腔和第二調節腔，第一調節腔和第二調節腔可填充驅動介質；其中，動子總成可沿第一方向運動，以調節第一調節腔和第二調節腔的容積。動子總成相對定子總成沿第一方向運動時可以調節兩個調節腔的容積，并通過填充在調節腔內的驅動介質傳遞驅動力，滿足多種驅動需求。同時，驅動力的通過填充在調節腔中的驅動介質進行傳遞，從而使得直線電機的驅動力輸出穩定性好、可靠性高。

技術研發人員：杜武智,章峰,楊文浩,楊鵬,孫林
受保護的技術使用者：比亞迪股份有限公司
技術研發日：
技術公布日：2025/4/28
