本公開涉及儲能電站，尤其涉及一種儲能電站監控系統的調試方法、裝置和電子設備。

背景技術：

1、儲能技術是構建新型電力系統、達到能源高質量發展、實現雙碳目標的重要支撐技術。

2、電化學儲能電站中電池單體以及儲能單元等特有設備的數量也大幅提升，增加了調試難度，尤其對電化學儲能電站的監控系統的調試，由于電化學儲能電站中的儲能變流器(power?conversion?system，簡稱pcs)和電池管理系統(battery?management?system，簡稱bms)等特有設備，在通信過程中上傳給監控系統的信息量巨大，而且在調試過程中缺少有效的調試工具，調試過程比較復雜，甚至為因為調試周期過長而延誤電站的并網交付日期，另一方面，由于電化學儲能電站監控系統的主要功能是通過與站內電氣設備、控制保護裝置的進行電站信息之間的交互，從而實現對電化學儲能電站的全景監控及綜合自動化管理，由于涉及多種設備，導致大量的調試工作難以提前獨立開展，導致了聯調難度的大幅度增加，也延長了調試時間，由此，如何縮短儲能電站監控系統的調試周期，以提高儲能電站監控系統的調試效率已成為亟待解決的問題。

技術實現思路

1、本公開提供一種儲能電站監控系統的調試方法、裝置和電子設備，以至少解決相關技術中的儲能電站監控系統的調試周期長以及調試效率較低的問題。

2、本公開的技術方案如下：

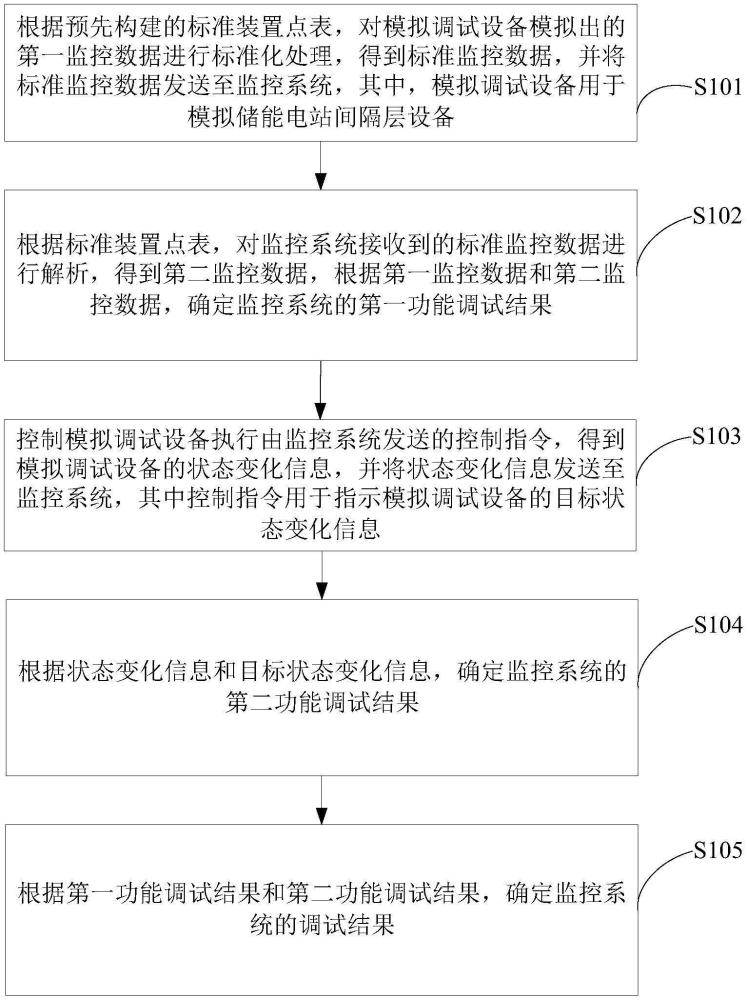

3、根據本公開實施例的第一方面，提供一種儲能電站監控系統的調試方法，方法包括：根據預先構建的標準裝置點表，對模擬調試設備模擬出的第一監控數據進行標準化處理，得到標準監控數據，并將所述標準監控數據發送至監控系統，其中，所述模擬調試設備用于模擬儲能電站間隔層設備；根據所述標準裝置點表，對所述監控系統接收到的標準監控數據進行解析，得到第二監控數據，根據所述第一監控數據和所述第二監控數據，確定所述監控系統的第一功能調試結果；控制所述模擬調試設備執行由所述監控系統發送的控制指令，得到所述模擬調試設備的狀態變化信息，并將所述狀態變化信息發送至監控系統，其中所述控制指令用于指示模擬調試設備的目標狀態變化信息；根據所述狀態變化信息和所述目標狀態變化信息，確定所述監控系統的第二功能調試結果；根據所述第一功能調試結果和所述第二功能調試結果，確定所述監控系統的調試結果。

4、根據本公開實施例的第二方面，提供一種儲能電站監控系統的調試裝置，包括：第一處理模塊，用于根據預先構建的標準裝置點表，對模擬調試設備模擬出的第一監控數據進行標準化處理，得到標準監控數據，并將所述標準監控數據發送至監控系統，其中，所述模擬調試設備用于模擬儲能電站間隔層設備；第一調試模塊，用于根據所述標準裝置點表，對所述監控系統接收到的標準監控數據進行解析，得到第二監控數據，根據所述第一監控數據和所述第二監控數據，確定所述監控系統的第一功能調試結果；第二處理模塊，用于控制所述模擬調試設備執行由所述監控系統發送的控制指令，得到所述模擬調試設備的狀態變化信息，并將所述狀態變化信息發送至監控系統，其中所述控制指令用于指示模擬調試設備的目標狀態變化信息；第二調試模塊，用于根據所述狀態變化信息和所述目標狀態變化信息，確定所述監控系統的第二功能調試結果；確定模塊，用于根據所述第一功能調試結果和所述第二功能調試結果，確定所述監控系統的調試結果。

5、根據本公開實施例的第三方面，提供一種電子設備，包括：處理器；用于存儲所述處理器的可執行指令的存儲器；其中，所述處理器被配置為執行所述指令，以實現如本公開實施例第一方面所述的儲能電站監控系統的調試方法。

6、根據本公開實施例的第四方面，提供一種計算機可讀存儲介質，當所述計算機可讀存儲介質中的指令由電子設備的處理器執行時，使得電子設備能夠執行如本公開實施例第一方面所述的儲能電站監控系統的調試方法。

7、本公開的實施例提供的技術方案至少帶來以下有益效果：

8、本公開實施例，根據預先構建的標準裝置點表，對模擬調試設備模擬出的第一監控數據進行標準化處理，得到標準監控數據，并將標準監控數據發送至監控系統，其中，模擬調試設備用于模擬儲能電站間隔層設備，根據標準裝置點表，對監控系統接收到的標準監控數據進行解析，得到第二監控數據，根據第一監控數據和第二監控數據，確定監控系統的第一功能調試結果，控制模擬調試設備執行由監控系統發送的控制指令，得到模擬調試設備的狀態變化信息，并將狀態變化信息發送至監控系統，其中控制指令用于指示模擬調試設備的目標狀態變化信息，根據狀態變化信息和目標狀態變化信息，確定監控系統的第二功能調試結果，根據第一功能調試結果和第二功能調試結果，確定監控系統的調試結果，由此，本公開可以自主和高效地實現對儲能電站的監控系統的功能調試，縮短了儲能電站監控系統的調試周期，提高了儲能電站監控系統的調試效率。

9、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種儲能電站監控系統的調試方法，其特征在于，所述方法，包括：

2.根據權利要求1所述的方法，其特征在于，所述第一監控數據至少包括第一遙信數據和第一遙測數據，所述第二監控數據至少包括第二遙信數據和第二遙測數據，所述第一功能調試結果至少包括遙信功能調試結果和遙測功能調試結果。

3.根據權利要求2所述的方法，其特征在于，所述根據所述第一監控數據和所述第二監控數據，確定所述監控系統的第一功能調試結果，包括：

4.根據權利要求1所述的方法，其特征在于，所述控制指令至少包括遙控指令和遙調指令，所述狀態變化信息至少包括模擬調試設備執行所述遙控指令得到的第一狀態變化信息以及執行遙調指令得到的第二狀態變化信息，所述遙控指令用于指示模擬調試設備的第一目標狀態變化信息，所述遙調指令用于指示模擬調試設備的第二目標狀態變化信息，所述第二功能調試結果至少包括遙控功能調試結果和遙調功能調試結果。

5.根據權利要求4所述的方法，其特征在于，所述根據所述狀態變化信息和所述目標狀態變化信息，確定所述監控系統的第二功能調試結果，包括：

6.根據權利要求2-5中任一項所述的方法，其特征在于，所述方法，還包括：

7.根據權利要求2-5中任一項所述的方法，其特征在于，所述根據所述第一功能調試結果和所述第二功能調試結果，確定所述監控系統的調試結果，包括：

8.根據權利要求1所述的方法，其特征在于，所述確定所述監控系統的調試結果之后，包括：

9.一種儲能電站監控系統的調試裝置，其特征在于，所述裝置包括：

10.一種電子設備，其特征在于，包括：

技術總結
本公開關于一種儲能電站監控系統的調試方法、裝置和電子設備，包括：對模擬調試設備模擬出的第一監控數據進行標準化處理，得到標準監控數據，并將標準監控數據發送至監控系統；根據標準裝置點表對監控系統接收到的標準監控數據進行解析，得到第二監控數據，根據第一監控數據和第二監控數據，確定監控系統的第一功能調試結果；控制模擬調試設備執行由監控系統發送的控制指令，得到模擬調試設備的狀態變化信息，并將狀態變化信息發送至監控系統；根據狀態變化信息和目標狀態變化信息，確定監控系統的第二功能調試結果；根據第一功能調試結果和第二功能調試結果，確定監控系統的調試結果，本公開提高了儲能電站監控系統的調試效率。

技術研發人員：李銀豪,克瀟,曲百銳,田子臣,余云龍
受保護的技術使用者：新源智儲能源發展（北京）有限公司
技術研發日：
技術公布日：2025/4/24
