本申請涉及光伏，特別是涉及一種光伏組件、光伏組件的熱斑檢測方法及檢測裝置。

背景技術：

1、在光伏組件的熱斑現象是一個需要特別關注的問題，熱斑現象可能嚴重影響光伏組件的功率性能和長期可靠性。熱斑的產生主要是由于光伏組件中的某些電池單元受到遮擋或存在缺陷，導致這些單元在光照條件下產生的電流遠小于其他電池單元。當這些電池單元被旁路二極管短路時，會消耗其他正常工作的電池單元產生的能量，從而導致局部溫度升高，形成熱斑。

2、目前，通常是在實驗室中模擬熱斑測試，并且關注點主要集中在熱斑組件的溫度變化。這種測試方法的局限性在于，缺乏光伏組件在實際應用環境中的測試數據，無法全面評估熱斑對光伏組件在綜合環境下的實際影響。

技術實現思路

1、基于此，有必要針對現有技術中缺乏光伏組件在實際應用環境中的測試數據，無法全面評估熱斑對光伏組件在綜合環境下的實際影響提供一種光伏組件、光伏組件的熱斑檢測方法及檢測裝置。

2、第一方面，本公開提供了一種光伏組件，所述光伏組件包括：

3、至少一個電池組，所述電池組包括兩個串聯的電池串，每個電池串包括依次串聯的多個電池片；每個所述電池組具有至少一個測試電池片，所述測試電池片的正面焊帶與第一匯流條連接，所述測試電池片的背面焊帶與第二匯流條連接；

4、至少一個工況檢測模塊，至少一個所述工況檢測模塊與至少一個所述電池組一一對應連接，所述工況檢測模塊用于檢測所述電池組中所述測試電池片的工況參數。

5、可選地，所述工況檢測模塊包括：

6、第一電壓檢測模塊，連接在所述第一匯流條與所述第二匯流條之間，所述第一電壓檢測模塊用于檢測所述測試電池片的遮擋區的電壓；

7、第一電阻檢測模塊，連接在所述第一匯流條與所述第二匯流條之間，所述第一電阻檢測模塊用于檢測所述測試電池片的遮擋區的電阻。

8、可選地，所述工況檢測模塊還包括：

9、第一電流檢測模塊，串聯在所述電池組的兩個所述電池串之間，所述第一電流檢測模塊用于檢測所述測試電池片的電流。

10、可選地，所述電池組還包括串聯在兩個所述電池串之間的旁路二極管；所述工況檢測模塊還包括：

11、第二電流檢測模塊，連接在所述旁路二極管的正極與其連接的所述電池串之間，所述第二電流檢測模塊用于檢測所述旁路二極管的電流。

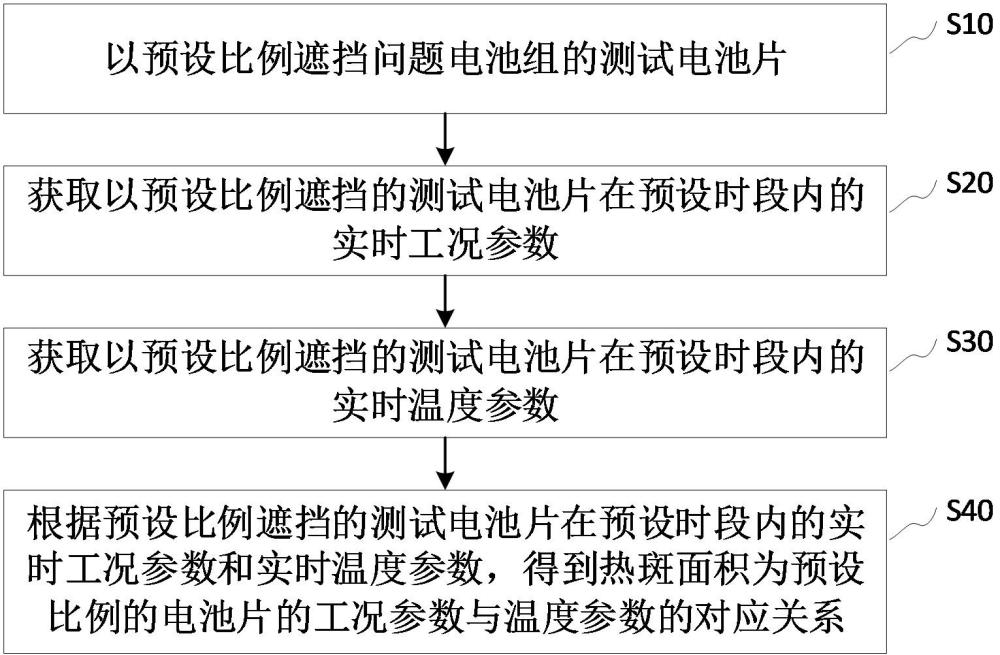

12、第二方面，本公開提供了一種光伏組件的熱斑檢測方法，所述檢測方法包括：

13、以預設比例遮擋問題電池組的測試電池片；

14、獲取以預設比例遮擋的所述測試電池片在預設時段內的實時工況參數；

15、獲取以預設比例遮擋的所述測試電池片在預設時段內的實時溫度參數；

16、根據預設比例遮擋的所述測試電池片在預設時段內的實時工況參數和實時溫度參數，得到熱斑面積為預設比例的電池片的工況參數與溫度參數的對應關系。

17、可選地，所述測試電池片的實時工況參數包括所述測試電池片的電流、所述測試電池片的遮擋區的電壓以及所述測試電池片的遮擋區的電阻。

18、可選地，所述檢測方法還包括：

19、獲取各電池組的旁路二極管的電流，以所述旁路二極管中有電流通過的電池組作為問題電池組。

20、可選地，所述檢測方法還包括：

21、獲取未遮擋的所述測試電池片在預設時段內的實時工況參數，得到未遮擋的所述測試電池片的輸出功率；

22、根據預設比例遮擋的所述測試電池片的實時工況參數，得到所述測試電池片的遮擋區的輸出功率；

23、根據未遮擋的所述測試電池片的輸出功率、所述遮擋區的輸出功率，得到所述遮擋區損失的功率。

24、第三方面，本公開提供了一種光伏組件的熱斑檢測裝置，用于檢測如第一方面所述的光伏組件；所述光伏組件的熱斑檢測裝置包括：

25、遮擋模擬模塊，用于以預設比例遮擋問題電池組的測試電池片；

26、工況參數獲取模塊，用于獲取以預設比例遮擋的所述測試電池片在預設時段內的實時工況參數；

27、溫度檢測模塊，獲取以預設比例遮擋的所述測試電池片在預設時段內的實時溫度參數；

28、確定模塊，根據預設比例遮擋的所述測試電池片在預設時段內的實時工況參數和實時溫度參數，得到熱斑面積為預設比例的電池片的工況參數與溫度參數的對應關系。

29、可選地，所述工況參數獲取模塊還用于獲取未遮擋的所述測試電池片在預設時段內的實時工況參數；所述光伏組件的熱斑檢測裝置還包括：

30、損失計算模塊，所述損失計算模塊用于獲取未遮擋的所述測試電池片在預設時段內的實時工況參數，得到未遮擋的所述測試電池片的輸出功率；根據預設比例遮擋的所述測試電池片的實時工況參數，得到所述測試電池片的遮擋區的輸出功率；根據未遮擋的所述測試電池片的輸出功率、所述遮擋區的輸出功率，得到所述遮擋區損失的功率。

31、本公開的光伏組件、光伏組件的熱斑檢測方法及熱斑檢測裝置具有如下有益效果：

32、本公開的光伏組件，通過在每個電池串設置一片測試電池片，測試電池片可用于模擬熱斑，每個電池組具有至少一個工況檢測模塊，可以通過工況檢測模塊檢測電池組中測試電池片的工況參數（比如電壓、電阻、電流），得到測試電池片在實際應用環境中分別處于非熱斑狀態以及模擬熱斑狀態的工況參數，可以充分評估測試電池片的熱斑狀態產生的影響，實現了對光伏系統性能的實時監測和評估；

33、本公開的光伏組件的熱斑檢測方法應用于戶外發電的光伏組件，能夠評估在實際應用環境中熱斑對光伏組件的影響，為光伏組件的運維和管理提供了參考數據；

34、本公開的光伏組件的熱斑檢測裝置應用于戶外發電的光伏組件，能夠評估在實際應用環境中熱斑對光伏組件的影響，為光伏組件的運維和管理提供了參考數據。

技術特征：

1.一種光伏組件，其特征在于，所述光伏組件包括：

2.根據權利要求1所述的光伏組件，其特征在于，所述工況檢測模塊包括：

3.根據權利要求1所述的光伏組件，其特征在于，所述工況檢測模塊還包括：

4.根據權利要求3所述的光伏組件，其特征在于，所述電池組還包括串聯在兩個所述電池串之間的旁路二極管；所述工況檢測模塊還包括：

5.一種光伏組件的熱斑檢測方法，其特征在于，所述檢測方法包括：

6.根據權利要求5所述的檢測方法，其特征在于，所述測試電池片的實時工況參數包括所述測試電池片的電流、所述測試電池片的遮擋區的電壓以及所述測試電池片的遮擋區的電阻。

7.根據權利要求5所述的檢測方法，其特征在于，所述檢測方法還包括：

8.根據權利要求5所述的檢測方法，其特征在于，所述檢測方法還包括：

9.一種光伏組件的熱斑檢測裝置，其特征在于，用于檢測如權利要求1-4中任一項所述的光伏組件；所述光伏組件的熱斑檢測裝置包括：

10.根據權利要求9所述的光伏組件的熱斑檢測裝置，其特征在于，所述工況參數獲取模塊還用于獲取未遮擋的所述測試電池片在預設時段內的實時工況參數；所述光伏組件的熱斑檢測裝置還包括：

技術總結
本公開涉及一種光伏組件、光伏組件的熱斑檢測方法及檢測裝置，光伏組件包括：至少一個電池組，電池組包括兩個串聯的電池串，每個電池串包括依次串聯的多個電池片；每個電池組具有至少一個測試電池片，測試電池片的正面焊帶與第一匯流條連接，測試電池片的背面焊帶與第二匯流條連接；至少一個工況檢測模塊，至少一個工況檢測模塊與至少一個電池組一一對應連接，工況檢測模塊用于檢測電池組中測試電池片的工況參數。可以充分評估測試電池片的熱斑狀態產生的影響，實現了對光伏系統性能的實時監測和評估。

技術研發人員：陶武松,王路闖,徐濤,趙秋宇
受保護的技術使用者：晶科能源股份有限公司
技術研發日：
技術公布日：2025/3/10
