本發明屬于旋轉電機，特別提供了一種旋轉機構磁路中高氣隙磁密結構。

背景技術：

1、電機設計中，氣隙磁密的大小決定了電機轉矩系數的大小，轉矩系數的大小決定了電機在同樣的電流下輸出扭矩的大小，從而決定了電機功率密度的大小。而氣隙的磁密與氣隙的大小密切相關，因此減小氣隙距離將會顯著提高氣隙磁密的大小，目前旋轉電機的氣隙有效間距受轉子永磁體套筒的影響，難以進一步減小，從而使氣隙有效距離受到一定的限制，難以滿足高氣隙磁密的使用要求。

技術實現思路

1、本申請的目的在于針對現有的旋轉電機氣隙難以進一步減小的問題，提出了一種兩端固定的高氣隙磁密結構，以使永磁體與導磁體之間的距離進一步減小，從而提高氣隙磁密，使電機輸出更高的轉矩，提高電機的功率密度。

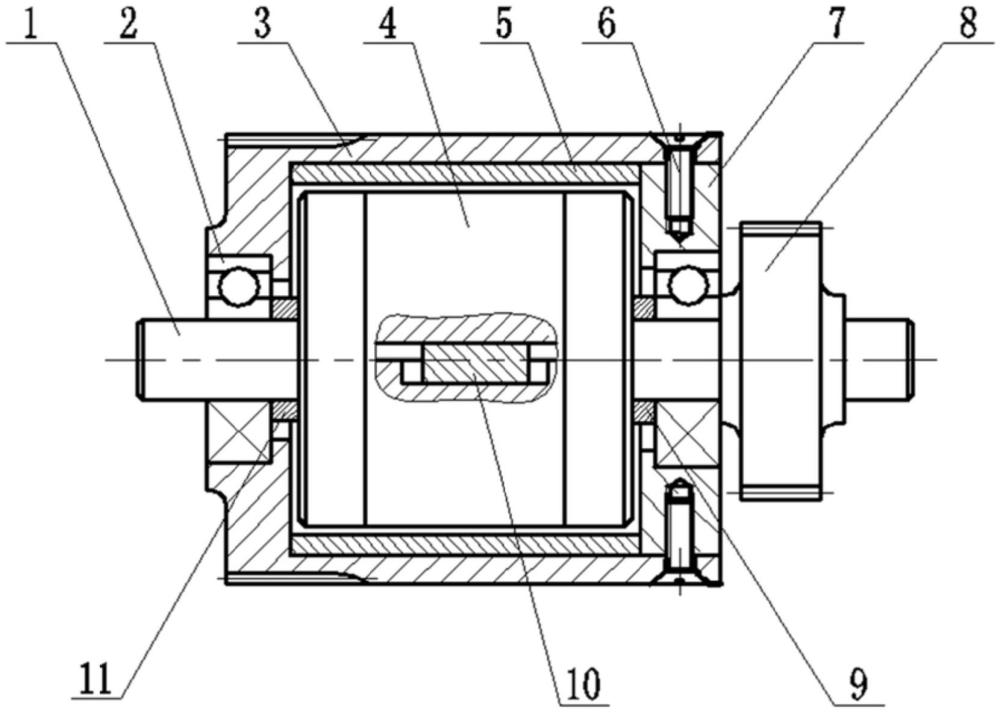

2、為了實現上述目的，本發明采用如下技術方案：一種旋轉機構磁路中高氣隙磁密結構，包括殼體組件、設置在殼體組件內的轉子組件以及用于支撐轉子組件的轉軸組件，所述轉子組件包括永磁體組以及設置在永磁體組兩端用于固定所述永磁體組的法蘭蓋。

3、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述殼體組件包括殼體、固定在殼體內的與所述轉子組件配合工作的磁路元件以及與殼體配合用于支撐轉軸組件的端蓋，所述殼體和所述端蓋通過沉頭螺釘固定。

4、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述轉子組件還包括用于固定永磁體組的支撐架，所述支撐架設置在所述永磁體組內圓，所述支撐架與所述法蘭蓋通過螺釘連接。

5、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述支撐架上設有用于將所述支撐架固定在轉軸組件上的鍵槽。

6、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述永磁體組包括偶數個均布的永磁體，相鄰永磁體之間徑向極性相反。

7、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述法蘭蓋為圓盤結構，所述圓盤結構上設有用于固定永磁體組的法蘭蓋唇口，所述法蘭蓋唇口的法蘭蓋唇口內圓面用于固定永磁體組，所述永磁體組中的永磁體的兩端設有用于永磁體安裝的永磁體徑向固定圓面，所述永磁體徑向固定臺階面與所述法蘭蓋唇口內圓面緊密配合，法蘭蓋唇口的法蘭蓋唇口端面與永磁體軸向安裝臺階面貼合對齊，所述法蘭蓋唇口內圓面與法蘭蓋外圓之間的壁厚不大于所述永磁體軸向安裝臺階面的高度。

8、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述轉軸組件包括穿過所述轉子組件的轉軸以及設置在轉軸一端的齒輪。

9、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述磁密結構還包括設置在所述轉子組件和所述殼體組件之間的隔環、用于將轉子組件與殼體組件支撐連接的軸承以及用于連接轉子組件和轉軸組件的平鍵。

10、本發明所提供的旋轉機構磁路中高氣隙磁密結構，還具有這樣的技術特征，所述磁路元件為從磁滯環、電機線圈定子疊片組件或空心杯線圈組件中選出的一種，所述磁路元件與殼體同心固定。

11、有益效果

12、本發明所提供的旋轉機構磁路中高氣隙磁密結構，采用了兩端固定的結構，使永磁體與導磁體之間的距離進一步減小，氣隙磁密高、電機輸出轉矩高，提高了電機的功率密度。

技術特征：

1.一種旋轉機構磁路中高氣隙磁密結構，其特征在于，包括殼體組件、設置在殼體組件內的轉子組件以及用于支撐轉子組件的轉軸組件，

2.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述殼體組件包括殼體、固定在殼體內的與所述轉子組件配合工作的磁路元件以及與殼體配合用于支撐轉軸組件的端蓋，

3.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述轉子組件還包括用于固定永磁體組的支撐架，所述支撐架設置在所述永磁體組內圓，所述支撐架與所述法蘭蓋通過螺釘連接。

4.根據權利要求3所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述支撐架上設有用于將所述支撐架固定在轉軸組件上的鍵槽。

5.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述永磁體組包括偶數個均布的永磁體，相鄰永磁體之間徑向極性相反。

6.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述法蘭蓋為圓盤結構，所述圓盤結構上設有用于固定永磁體組的法蘭蓋唇口，

7.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述轉軸組件包括穿過所述轉子組件的轉軸以及設置在轉軸一端的齒輪。

8.根據權利要求1所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述磁密結構還包括設置在所述轉子組件和所述殼體組件之間的隔環、用于將轉子組件與殼體組件支撐連接的軸承以及用于連接轉子組件和轉軸組件的平鍵。

9.根據權利要求2所述的旋轉機構磁路中高氣隙磁密結構，其特征在于，所述磁路元件為從磁滯環、電機線圈定子疊片組件或空心杯線圈組件中選出的一種，所述磁路元件與殼體同心固定。

技術總結
本發明提供了一種旋轉機構磁路中高氣隙磁密結構，屬于旋轉電機技術領域，包括殼體組件、設置在殼體組件內的轉子組件以及用于支撐轉子組件的轉軸組件，所述轉子組件包括永磁體組以及設置在永磁體組兩端用于固定所述永磁體組的法蘭蓋。本發明所提供的旋轉機構磁路中高氣隙磁密結構，采用了兩端固定的結構，使永磁體與導磁體之間的距離進一步減小，氣隙磁密高、電機輸出轉矩高，提高了電機的功率密度。

技術研發人員：李建,陳家東,丁云鵬
受保護的技術使用者：蘭州飛行控制有限責任公司
技術研發日：
技術公布日：2025/4/24
