本發明屬于電力施工裝置，具體涉及一種用于電力電纜保護管材非開挖修復施工的接口裝置。

背景技術：

1、電力電纜用于傳輸和分配電能，常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線，電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成，線芯是電力電纜的導電部分，用來輸送電能；絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送；屏蔽層用于改善電場分布和消除絕緣表面的正切應力；保護層則保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。電力電纜地埋施工放線前要嚴格檢查溝坑質量，放線過程中不得損傷輸電線，并隨時注意檢查導線有無缺陷，對于有粗細不勻、護套層損壞等缺陷的輸電線要及時處理。使用電力電纜保護管材對電纜進行保護時，電纜排管在長期使用過程中會發生損壞，對其進行非開挖修復時，要在接口端連接接口管，因此提供一種用于電力電纜保護管材非開挖修復施工的接口裝置是很有必要的。

技術實現思路

1、本發明的目的是為了克服現有技術的不足，而提供一種用于電力電纜保護管材非開挖修復施工的接口裝置，以輔助工作人員進行電力電纜保護管材非開挖修復作業，提高作業效率，消除人工作業的安全隱患，同時降低作業人員的勞動強度。

2、本發明的目的是這樣實現的：一種用于電力電纜保護管材非開挖修復施工的接口裝置，它包括支撐導軌，所述支撐導軌上滑動連接有支撐滑座，所述支撐滑座上設置有升降驅動機構，所述升降驅動機構連接有支撐固定組件，接口管穿過所述支撐固定組件并由其進行支撐和固定；所述升降驅動機構用于驅動所述支撐固定組件進行升降；所述支撐導軌上設置有位移驅動機構，所述位移驅動機構與所述支撐滑座相連接，所述位移驅動機構用于驅動所述支撐滑座沿所述支撐導軌進行移動。

3、進一步的，所述支撐導軌設置有兩條，所述支撐導軌的橫截面整體呈工字型，且其頂板的寬度小于底頂的寬度；所述支撐滑座與所述支撐導軌的頂部滑動配合連接。

4、進一步的，所述支撐滑座包括支撐座板，所述支撐座板底部設置有導向彎板，所述支撐滑座通過所述導向彎板與所述支撐導軌滑動配合連接；所述升降驅動機構設置于所述支撐座板上。

5、進一步的，所述升降驅動機構包括固定設置于所述支撐滑座上的下接座，所述下接座轉動連接有支撐螺桿，所述支撐螺桿穿過所述支撐固定組件并與其螺紋連接；可通過轉動所述支撐螺桿實現對所述支撐固定組件的驅動。

6、進一步的，所述支撐螺桿的上端轉動連接有上接座，所述上接座頂部固定連接有上聯結板；可通過所述上聯結板將兩個所述支撐螺桿聯結起來。

7、進一步的，所述支撐滑座上設置有升降驅動電機，所述升降驅動電機的輸出軸連接有驅動齒輪，所述支撐螺桿上固定設置有從動齒輪，所述驅動齒輪與所述從動齒輪嚙合連接；可通過所述升降驅動電機的工作實現對所述支撐固定組件高度的調節和控制，操作簡單合理，穩定高效。

8、進一步的，所述位移驅動機構包括連接于兩個所述支撐導軌之間的端聯結板，所述端聯結板上連接有支撐立板，所述支撐立板上設置有位移驅動電機，兩個所述支撐立板之間轉動連接有位移驅動螺桿，所述驅動電機與所述位移驅動螺桿相連接；所述支撐滑座上設置有驅動板，所述位移驅動螺桿穿過所述驅動板并與其螺紋連接；可通過所述位移驅動電機的工作驅動所述支撐滑座沿所述支撐導軌進行移動，操作方便快捷，穩定高效。

9、進一步的，所述支撐固定組件包括下固定弧板和上固定弧板，所述下固定弧板與所述上固定弧板的端部之間通過長螺桿相連接；所述下固定弧板與所述上固定弧板的端部均設置有螺紋套管，所述支撐螺桿穿過所述螺紋套管并與其螺紋連接；所述支撐螺桿轉動時，即可通過所述螺紋套管驅動所述支撐固定組件進行上下移動。

10、進一步的，所述接口管的中部設置有注氣接口，所述接口管的封閉端與接口端均設置有接口法蘭板，所述述接口管封閉端的所述接口法蘭板連接有密封盲板。

11、本發明的有益效果：本發明的一種用于電力電纜保護管材非開挖修復施工的接口裝置在使用時，需先將包括所述支撐導軌、所述支撐滑座、所述支撐固定組件的主體支撐框架設置于待進行修復的管道接口處，將與待進行修復管道尺寸相適配的接口管穿過所述支撐固定組件并由其進行支撐和固定，之后可通過所述升降驅動機構驅動所述支撐固定組件進行升降，以調整所述接口管的高度，使其與待進行修復管道相平齊，可通過所述位移驅動機構驅動所述支撐滑座沿所述支撐導軌進行移動，將所述接口管對準待進行修復管道接口，以進行連接作業；本發明的一種用于電力電纜保護管材非開挖修復施工的接口裝置，結構合理，操作使用方便，可輔助工作人員進行電力電纜保護管材非開挖修復作業，提高作業效率，消除人工作業的安全隱患，同時降低作業人員的勞動強度。

技術特征：

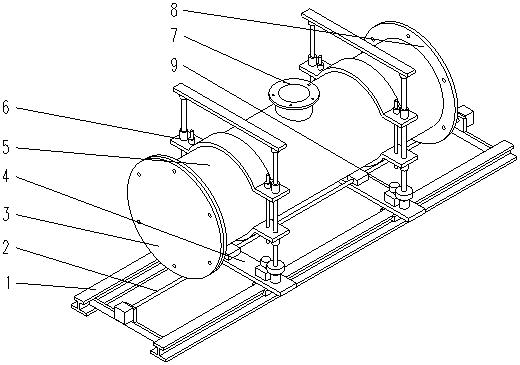

1.一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，包括支撐導軌（1），所述支撐導軌（1）上滑動連接有支撐滑座（4），所述支撐滑座（4）上設置有升降驅動機構（9），所述升降驅動機構（9）連接有支撐固定組件（6），接口管（5）穿過所述支撐固定組件（6）并由其進行支撐和固定；所述升降驅動機構（9）用于驅動所述支撐固定組件（6）進行升降；所述支撐導軌（1）上設置有位移驅動機構（2），所述位移驅動機構（2）與所述支撐滑座（4）相連接，所述位移驅動機構（2）用于驅動所述支撐滑座（4）沿所述支撐導軌（1）進行移動。

2.如權利要求1所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述支撐導軌（1）設置有兩條，所述支撐導軌（1）的橫截面整體呈工字型，且其頂板的寬度小于底頂的寬度。

3.如權利要求1所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述支撐滑座（4）包括支撐座板（16），所述支撐座板（16）底部設置有導向彎板（15），所述支撐滑座（4）通過所述導向彎板（15）與所述支撐導軌（1）滑動配合連接。

4.如權利要求1所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述升降驅動機構（9）包括固定設置于所述支撐滑座（4）上的下接座（17），所述下接座（17）轉動連接有支撐螺桿（22），所述支撐螺桿（22）穿過所述支撐固定組件（6）并與其螺紋連接。

5.如權利要求4所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述支撐螺桿（22）的上端轉動連接有上接座（26），所述上接座（26）頂部固定連接有上聯結板（27）。

6.如權利要求4所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述支撐滑座（4）上設置有升降驅動電機（18），所述升降驅動電機（18）的輸出軸連接有驅動齒輪（20），所述支撐螺桿（22）上固定設置有從動齒輪（19），所述驅動齒輪（20）與所述從動齒輪（19）嚙合連接。

7.如權利要求1所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述位移驅動機構（2）包括連接于兩個所述支撐導軌（1）之間的端聯結板（10），所述端聯結板（10）上連接有支撐立板（11），所述支撐立板（11）上設置有位移驅動電機（12），兩個所述支撐立板（11）之間轉動連接有位移驅動螺桿（13），所述驅動電機（12）與所述位移驅動螺桿（13）相連接；所述支撐滑座（4）上設置有驅動板（14），所述位移驅動螺桿（13）穿過所述驅動板（14）并與其螺紋連接。

8.如權利要求4所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述支撐固定組件（6）包括下固定弧板（21）和上固定弧板（25），所述下固定弧板（21）與所述上固定弧板（25）的端部之間通過長螺桿（23）相連接；所述下固定弧板（21）與所述上固定弧板（25）的端部均設置有螺紋套管（24），所述支撐螺桿（22）穿過所述螺紋套管（24）并與其螺紋連接。

9.如權利要求1所述的一種用于電力電纜保護管材非開挖修復施工的接口裝置，其特征在于，所述接口管（5）的中部設置有注氣接口（7），所述接口管（5）的封閉端與接口端均設置有接口法蘭板（8），所述述接口管（5）封閉端的所述接口法蘭板（8）連接有密封盲板（3）。

技術總結
本發明屬于電力施工裝置技術領域，具體涉及一種用于電力電纜保護管材非開挖修復施工的接口裝置；包括支撐導軌，所述支撐導軌上滑動連接有支撐滑座，所述支撐滑座上設置有升降驅動機構，所述升降驅動機構連接有支撐固定組件，接口管穿過所述支撐固定組件并由其進行支撐和固定；所述升降驅動機構用于驅動所述支撐固定組件進行升降；所述支撐導軌上設置有位移驅動機構，所述位移驅動機構與所述支撐滑座相連接，所述位移驅動機構用于驅動所述支撐滑座沿所述支撐導軌進行移動；本發明結構合理，操作使用方便，可輔助工作人員進行電力電纜保護管材非開挖修復作業，提高作業效率，消除人工作業的安全隱患，同時降低作業人員的勞動強度。

技術研發人員：全宏達,王文,李衛軍,張榮平,咸輝,王澤華,王童輝,毛哲龍,李立,何越超,劉鋒,陳靜,原璐璐,王一琛,劉曉妲
受保護的技術使用者：國網河南省電力公司鶴壁供電公司
技術研發日：
技術公布日：2025/4/24
