本技術涉及農業，特別是涉及一種農業大棚的溫控系統。

背景技術：

1、農業大棚作為一種現代化的農業生產方式，被廣泛應用于蔬菜、水果等農產品的種植和生產中。它通過對環境參數進行調控，包括溫度、濕度、光照強度等，創造出適合農作物生長的理想環境條件，從而提高了農作物的生產效率和品質。同時，農業大棚還能起到保護農作物的作用，在遇到惡劣天氣或病蟲害等問題時，可以有效地防止農作物受損。因此，農業大棚的應用也越來越廣泛。

2、然而，農業大棚需要長期的溫度調節、濕度調節以及光照調節等，以調節出適合農作物的生長環境，提高農作物的成活率以及生長速率。然而，現有的溫度調節裝置、濕度調節裝置以及光照調節裝置一般采用市電進行供電，而一般農業大鵬所處位置較為偏僻，經常出現電路故障，因此導致用電設備的供電無法得到保證，因此使得無法及時調節大棚中的農作物的生長環境，對農作物的生成造成很大傷害。

技術實現思路

1、基于此，針對上述技術問題，提供一種農業大棚的供電系統，以解決現有技術無法保證用電設備的供電的可靠性。

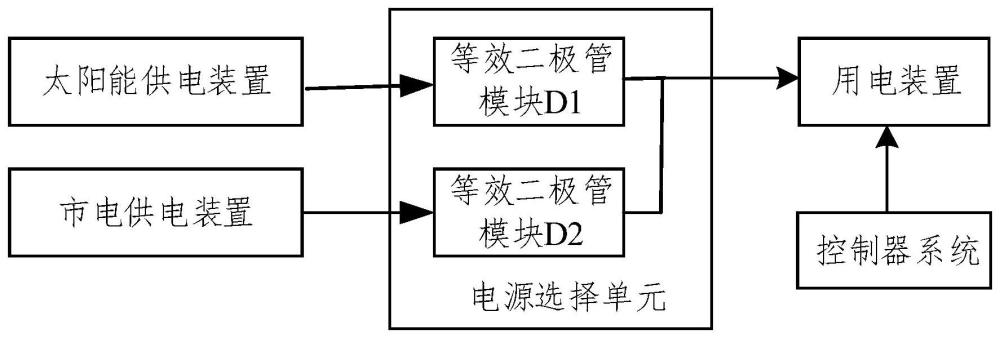

2、第一方面，一種農業大棚的供電系統，所述系統包括：用電裝置、控制器系統、電源選擇單元、太陽能供電裝置、市電供電裝置；

3、所述電源選擇單元的輸出端與所述用電裝置的輸入端相連；

4、所述用電裝置的輸入端連接所述控制器系統；

5、所述太陽能供電裝置和所述市電供電裝置分別連接所述電源選擇單元的輸入端；

6、所述電源選擇單元包括：等效二極管模塊d1、等效二極管模塊d2，所述等效二極管模塊d1和所述等效二極管模塊d2的輸出端相連，所述等效二極管模塊d1和所述等效二極管模塊d2的輸出端連接點連接所述用電裝置；所述太陽能供電裝置的輸出端連接所述等效二極管模塊d1的輸入端，所述市電供電裝置的輸出端連接所述等效二極管模塊d2的輸入端。

7、上述方案中，可選地，所述等效二極管模塊d1和所述等效二極管模塊d2的電路結構相同，包括：mos管q1、穩壓二極管d3和穩壓二極管d4、電阻r2、r3、r4以及運放器u1a；

8、所述運放器u1a的同向輸出端和反向輸出端分別連接所述穩壓二極管d3的兩端，所述穩壓二極管d3和所述運放器u1a的同向輸出端連接的一端連接所述電阻r2的一端，所述穩壓二極管d3和所述運放器u1a的反向輸出端連接的一端連接所述電阻r4，所述運放器u1a的輸入端連接所述電阻r3的一端，所述電阻r2另一端和電阻r3的另一端分別連接所述穩壓二極管d4的兩端；所述電阻r2另一端還連接所述mos管q1的s極，所述電阻r3另一端還連接所述mos管q1的g極，所述電阻r4另一端還連接所述mos管q1的d極。

9、上述方案中，可選地，所述太陽能供電裝置包括太陽板和蓄電池，所述太陽板和所述蓄電池串聯后連接所述電源選擇單元的輸入端。

10、上述方案中，可選地，所述市電供電裝置采用220v電壓。

11、上述方案中，可選地，所述控制器系統的輸出端與顯示器連接。

12、上述方案中，進一步可選地，所述顯示器為led顯示器。

13、上述方案中，可選地，所述用電裝置包括：供熱設備、噴灑裝置、照明設備。

14、本申請至少具有以下有益效果：

15、本申請通過市電供電裝置和太陽能供電裝置同時為農業大棚的用電設備進行供電，將市電供電裝置和太陽能供電裝置同時與電源選擇單元進行連接，電源選擇單元選擇輸出電壓高的一端進行供電，由此，即使市電出現故障，還可以利用太陽能供電為農業大棚提供用電，保證了農業大棚用電的可靠性。

技術特征：

1.一種農業大棚的供電系統，其特征在于，所述系統包括：用電裝置、控制器系統、電源選擇單元、太陽能供電裝置、市電供電裝置；

2.根據權利要求1所述的農業大棚的供電系統，其特征在于，所述等效二極管模塊d1和所述等效二極管模塊d2的電路結構相同，包括：mos管q1、穩壓二極管d3和穩壓二極管d4、電阻r2、r3、r4以及運放器u1a；

3.根據權利要求1所述的農業大棚的供電系統，其特征在于，所述太陽能供電裝置包括太陽板和蓄電池；所述太陽板和所述蓄電池串聯后連接所述電源選擇單元的輸入端。

4.根據權利要求1所述的農業大棚的供電系統，其特征在于，所述市電供電裝置采用220v電壓。

5.根據權利要求1所述的農業大棚的供電系統，其特征在于，所述控制器系統的輸出端與顯示器連接。

6.根據權利要求5所述的農業大棚的供電系統，其特征在于，所述顯示器為led顯示器。

7.根據權利要求1所述的農業大棚的供電系統，其特征在于，所述用電裝置包括：供熱設備、噴灑裝置、照明設備。

技術總結
本申請公開了一種農業大棚的供電系統，包括：用電裝置、控制器系統、電源選擇單元、太陽能供電裝置、市電供電裝置；電源選擇單元的輸出端與用電裝置的輸入端相連；用電裝置的輸入端連接所述控制器系統；太陽能供電裝置和市電供電裝置分別連接電源選擇單元的輸入端；電源選擇單元包括：等效二極管模塊D1、等效二極管模塊D2，等效二極管模塊D1和等效二極管模塊D2的輸出端相連，等效二極管模塊D1和等效二極管模塊D2的輸出端連接點連接所述用電裝置；太陽能供電裝置的輸出端連接等效二極管模塊D1的輸入端，市電供電裝置的輸出端連接等效二極管D2的輸入端。通過該系統，能夠農業大棚用電的可靠性。

技術研發人員：全東明,韓光
受保護的技術使用者：北京創元成業科技有限公司
技術研發日：20240206
技術公布日：2025/4/28
