本技術涉及鋰電池電池保護板，特別是涉及一種電池保護板、電池及用電設備。

背景技術：

1、目前，鋰電池的電池保護板多使用精密電阻檢測實現過流保護，當鋰電池接負載或充電器時，電流在精密電阻上形成壓降，當壓降大于或等于電池保護板內部設定的閾值時，則觸發過流保護。為降低溫升，滿足大電流快充通流，通常采用多顆精密電阻并聯設計，如此導致精密電阻占用的空間較大，不利于電池保護板的布局布線設計。

2、隨著電池技術的不斷改進，部分鋰電池的電池保護板直接采用自身的導線充當檢流電阻，為導線兩端連接電池管理芯片，根據導線兩端的壓降確定電池接入負載時流過的電流。但由于導線的阻抗與溫度呈正相關，隨著電池保護板工作過程中溫度的升高，導線的內阻會越來越大，嚴重影響電流檢測結果的準確性。為此，通常需要在電路中引入負溫度系數補償電子元件，以減小溫度對導線段阻抗的影響。然而，受負溫度系數補償電子元件的規格限制，其補償能力往往較弱，難以有效消除溫度對導線段阻抗的影響，從而導致電流檢測結果的準確性較低，電池保護板的過流保護能力較弱。

技術實現思路

1、有鑒于此，本實用新型提供一種電池保護板、電池及用電設備，以至少解決現有的電池保護板溫度補償能力較弱，影響電流檢測結果準確性的問題。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

3、本實用新型提供了一種電池保護板，包括電池管理芯片和電流檢測單元；

4、所述電流檢測單元串聯于電池的充放電回路中，且與所述電池管理芯片連接；

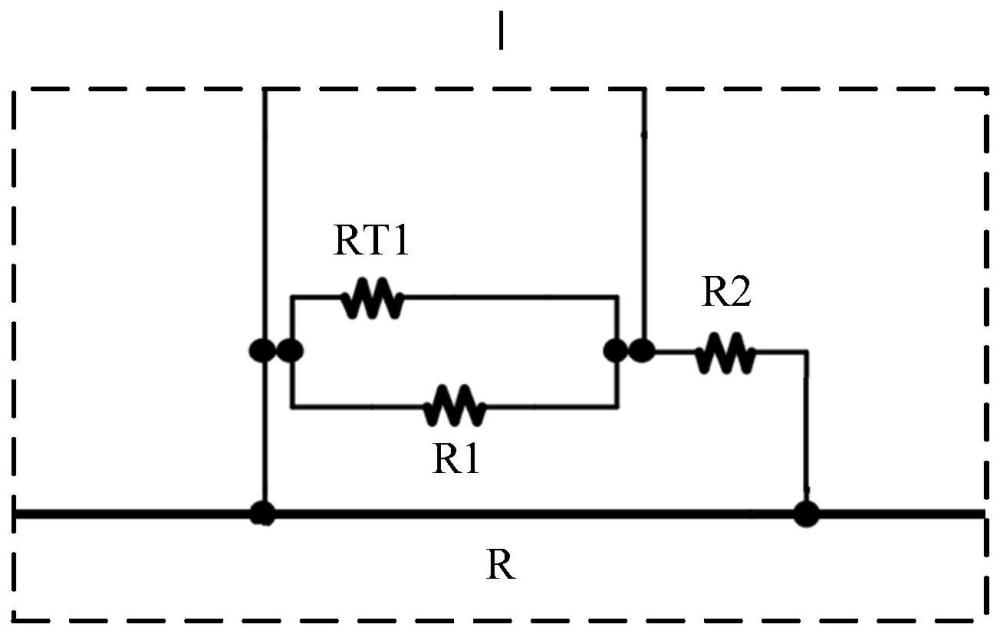

5、所述電流檢測單元包括導線段、溫度補償元件、第一電阻和第二電阻；

6、所述溫度補償元件與所述第一電阻并聯形成第一補償支路，所述第一補償支路與所述第二電阻串聯形成第二補償支路，所述第二補償支路與所述導線段并聯；

7、其中，第一補償支路的兩端分別與所述電池管理芯片的檢測引腳連接，所述電池管理芯片用于檢測所述第一補償支路的壓降。

8、可選地，所述導線段的阻值小于5mω，所述溫度補償元件、所述第一電阻和所述第二電阻的阻值大于100ω。

9、可選地，所述電流檢測單元還包括第三電阻；

10、所述第三電阻設置于所述第一補償支路上，且與所述溫度補償元件串聯。

11、可選地，所述溫度補償元件為負溫度系數熱敏電阻。

12、可選地，所述導線段為經阻抗設計的導線段。

13、可選地，還包括電路保護單元；

14、所述電路保護單元串聯于電池的充放電回路中，且與所述電池管理芯片連接，所述電路保護單元用于控制所述充放電回路的導通與關斷。

15、可選地，所述電路保護單元包括兩個npn型mos管，兩個所述npn型mos管的柵極分別與所述電池管理芯片連接，兩個所述npn型mos管的漏極相互連接，兩個所述npn型mos管的源極分別與所述充放電回路連接。

16、可選地，還包括溫度檢測單元；

17、所述溫度檢測單元與所述電流檢測單元連接，用于檢測所述電流檢測單元的工作溫度。

18、本實用新型還提供了一種電池，包括電芯和前述任一項所述的電池保護板，所述電池保護板與所述電芯電連接。

19、本實用新型還提供了一種用電設備，包括前述的電池。

20、相對于現有技術，本實用新型所述的電池保護板、電池及用電設備具有以下優勢：

21、本實用新型的電池保護板包括電池管理芯片和電流檢測單元；電流檢測單元串聯于電池的充放電回路中，且與電池管理芯片連接；電流檢測單元包括導線段、溫度補償元件、第一電阻和第二電阻；溫度補償元件與第一電阻并聯形成第一補償支路，第一補償支路與第二電阻串聯形成第二補償支路，第二補償支路與導線段并聯；其中，第一補償支路的兩端分別與電池管理芯片的檢測引腳連接，電池管理芯片用于檢測第一補償支路的壓降。相較于現有技術中檢測導電段兩端壓降的方式，本實用新型將電池管理芯片的檢測引腳分別與溫度補償元件與第一電阻并聯形成的第一補償支路的兩端連接，用于檢測第一補償支路的壓降，改變了檢測對象，形成的電流檢測單元的溫度補償能力較強，能夠達到理想的補償效果，可以有效緩解溫度對導線段阻抗的影響，有助于提升電流檢測結果的準確性。

22、本實用新型的電池及用電設備相較于現有技術與前述的電池保護板具備相同或相似的優勢，在此不再贅述。

技術特征：

1.一種電池保護板，其特征在于，包括電池管理芯片和電流檢測單元；

2.根據權利要求1所述的電池保護板，其特征在于，所述導線段的阻值小于5mω，所述溫度補償元件、所述第一電阻和所述第二電阻的阻值大于100ω。

3.根據權利要求1所述的電池保護板，其特征在于，所述電流檢測單元還包括第三電阻；

4.根據權利要求1所述的電池保護板，其特征在于，所述溫度補償元件為負溫度系數熱敏電阻。

5.根據權利要求1所述的電池保護板，其特征在于，所述導線段為經阻抗設計的導線段。

6.根據權利要求1所述的電池保護板，其特征在于，還包括電路保護單元；

7.根據權利要求6所述的電池保護板，其特征在于，所述電路保護單元包括兩個npn型mos管，兩個所述npn型mos管的柵極分別與所述電池管理芯片連接，兩個所述npn型mos管的漏極相互連接，兩個所述npn型mos管的源極分別與所述充放電回路連接。

8.根據權利要求1所述的電池保護板，其特征在于，還包括溫度檢測單元；

9.一種電池，其特征在于，包括電芯和權利要求1至8任一項所述的電池保護板，所述電池保護板與所述電芯電連接。

10.一種用電設備，其特征在于，包括權利要求9所述的電池。

技術總結
本技術提供了一種電池保護板、電池及用電設備，電池保護板包括電池管理芯片和電流檢測單元；電流檢測單元串聯于電池的充放電回路中，且與電池管理芯片連接；電流檢測單元包括導線段、溫度補償元件、第一電阻和第二電阻；溫度補償元件與第一電阻并聯形成第一補償支路，第一補償支路與第二電阻串聯形成第二補償支路，第二補償支路與導線段并聯；其中，第一補償支路的兩端分別與電池管理芯片的檢測引腳連接，電池管理芯片用于檢測第一補償支路的壓降。本技術將電池管理芯片用于檢測第一補償支路的壓降，改變了檢測對象，形成的電流檢測單元的溫度補償能力較強，能夠達到理想的補償效果，可以有效緩解溫度對導線段阻抗的影響。

技術研發人員：黃振星,江平,許德根,譚圓俊,劉仕臻,武家超
受保護的技術使用者：欣旺達電子股份有限公司
技術研發日：20240326
技術公布日：2025/4/28
