本技術涉及線路保護，更具體地說，它涉及一種線路保護組件。

背景技術：

1、水利水電工程是重要的基礎設施和基礎產業，以水壩、水閘和水電站等為主要對象，主要學習水利水電工程建設所必需的數學、力學和工程結構、水利水能經濟計算等方面的基本理論和基本知識，掌握必要的工程設計方法、施工管理方法和科學研究方法，目前在水利水電工程施工過程中需要使用水利水電工程用線路保護組件，用于保護鋪設在道路路面上的電線。

2、傳統的線路保護組件雖然可以對電線進行防護，但是一些線路保護組件缺少調整功能，在對保護電線的數量是有限的，不能根據所要保護電線的數量對保護支撐框的數量進行調整，使用起來諸多不便，因此針對上述問題，特提出一種線路保護組件。

技術實現思路

1、（1）要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種線路保護組件，其具有調整性，便于人們根據所要保護電線的數量對保護支撐框的數量進行調整的特點。

3、（2）技術方案

4、為實現上述目的，本實用新型提供了一種線路保護組件，包括保護支撐框、斜板、工型連接塊和固定螺栓，所述保護支撐框相對兩側和斜板側面均開設有多個t型連接槽，所述工型連接塊滑動連接在t型連接槽內，所述斜板數量有兩個，所述保護支撐框處于斜板之間，所述保護支撐框通過t型連接槽和工型連接塊的配合與斜板進行安裝連接，所述保護支撐框內部底端固定連接有u型框，所述保護支撐框與u型框之間固定連接有支撐鋼架，所述u型框內部固定連接有防護管，所述斜板側面開設有多個固定孔，所述固定螺栓處于固定孔，所述保護支撐框頂部固定連接有多個凸條，所述保護支撐框底部固定連接有多個防滑條。

5、使用本技術方案的一種線路保護組件時，通過設置t型連接槽和工型連接塊，當人們根據所要保護電線的數量對保護支撐框的數量進行調整時，人們將多個保護支撐框放置在兩個斜板之間，然后在工型連接塊和t型連接槽的作用下，便于人們將保護支撐框與斜板進行安裝連接，從而便于人們根據所要保護電線的數量對保護支撐框的數量進行調整，使用起來更加便捷。

6、進一步地，所述防護管相對兩側均固定連接有固定框。

7、進一步地，所述固定框內部頂端滑動連接有滑動桿，所述滑動桿底端固定連接有擠壓板。

8、進一步地，所述固定框頂部固定連接有螺紋筒，所述螺紋筒內部螺紋連接有螺紋桿。

9、進一步地，所述螺紋桿兩端分別固定連接有旋鈕和轉軸，所述轉軸底端轉動連接在擠壓板頂部固定連接的軸承內。

10、進一步地，所述防護管內部側面固定連接有海綿墊，擠壓板底部固定連接有護墊。

11、進一步地，所述斜板側面固定連接有多個反光條。

12、（3）有益效果

13、綜上所述，本實用新型具有以下有益效果：

14、該一種線路保護組件，通過設置t型連接槽和工型連接塊，當人們根據所要保護電線的數量對保護支撐框的數量進行調整時，人們將多個保護支撐框放置在兩個斜板之間，然后在工型連接塊和t型連接槽的作用下，便于人們將保護支撐框與斜板進行安裝連接，從而便于人們根據所要保護電線的數量對保護支撐框的數量進行調整，使用起來更加便捷；

15、該一種線路保護組件，通過設置旋鈕，人們分別旋轉防護管兩端的旋鈕，使螺紋桿和轉軸旋轉，通過滑動桿的限位，可以推動擠壓板下移，通過擠壓板，可以對電線進行夾持固定，從而便于人們將電線的位置進行限位固定，同時在反光條的作用下，在夜間時，可以對人們起到警示效果。

技術特征：

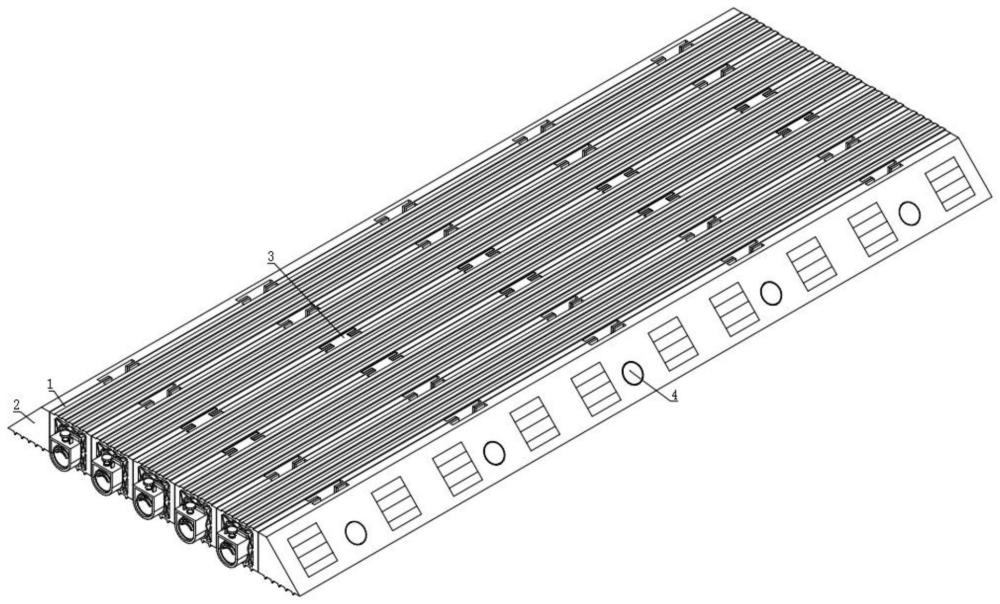

1.一種線路保護組件，包括保護支撐框（1）、斜板（2）、工型連接塊（3）和固定螺栓（4），其特征在于：所述保護支撐框（1）相對兩側和斜板（2）側面均開設有多個t型連接槽（101），所述工型連接塊（3）滑動連接在t型連接槽（101）內，所述斜板（2）數量有兩個，所述保護支撐框（1）處于斜板（2）之間，所述保護支撐框（1）通過t型連接槽（101）和工型連接塊（3）的配合與斜板（2）進行安裝連接，所述保護支撐框（1）內部底端固定連接有u型框（104），所述保護支撐框（1）與u型框（104）之間固定連接有支撐鋼架（105），所述u型框（104）內部固定連接有防護管（106），所述斜板（2）側面開設有多個固定孔（201），所述固定螺栓（4）處于固定孔（201），所述保護支撐框（1）頂部固定連接有多個凸條（102），所述保護支撐框（1）底部固定連接有多個防滑條（103）。

2.根據權利要求1所述的一種線路保護組件，其特征在于：所述防護管（106）相對兩側均固定連接有固定框（108）。

3.根據權利要求2所述的一種線路保護組件，其特征在于：所述固定框（108）內部頂端滑動連接有滑動桿（109），所述滑動桿（109）底端固定連接有擠壓板（1014）。

4.根據權利要求3所述的一種線路保護組件，其特征在于：所述固定框（108）頂部固定連接有螺紋筒（1010），所述螺紋筒（1010）內部螺紋連接有螺紋桿（1011）。

5.根據權利要求4所述的一種線路保護組件，其特征在于：所述螺紋桿（1011）兩端分別固定連接有旋鈕（1012）和轉軸（1013），所述轉軸（1013）底端轉動連接在擠壓板（1014）頂部固定連接的軸承內。

6.根據權利要求1所述的一種線路保護組件，其特征在于：所述防護管（106）內部側面固定連接有海綿墊（107），擠壓板（1014）底部固定連接有護墊（1015）。

7.根據權利要求1所述的一種線路保護組件，其特征在于：所述斜板（2）側面固定連接有多個反光條（202）。

技術總結
本技術公開了一種線路保護組件，屬于線路保護技術領域，其中，包括保護支撐框、斜板、工型連接塊和固定螺栓，所述保護支撐框相對兩側和斜板側面均開設有多個T型連接槽，所述工型連接塊滑動連接在T型連接槽內，所述斜板數量有兩個，所述保護支撐框處于斜板之間；其有益效果是，通過設置T型連接槽和工型連接塊，當人們根據所要保護電線的數量對保護支撐框的數量進行調整時，人們將多個保護支撐框放置在兩個斜板之間，然后在工型連接塊和T型連接槽的作用下，便于人們將保護支撐框與斜板進行安裝連接，從而便于人們根據所要保護電線的數量對保護支撐框的數量進行調整，使用起來更加便捷。

技術研發人員：周杰
受保護的技術使用者：周杰
技術研發日：20240403
技術公布日：2025/3/20
