本技術涉及法蘭組裝，尤其涉及一種法蘭組立設備。

背景技術：

1、法蘭是一種常見的機械連接件，用于連接管道、閥門、泵等設備或管道系統的接口，它可以通過螺紋連接、焊接或夾持等方式與其他設備或管道連接，形成密封的連接，以確保流體或氣體不泄漏。

2、法蘭在進行組裝工作時需要用到法蘭阻力設備，以便于對法蘭進行組裝，可以提高法蘭的阻力效率。

3、而目前市場上現有的大部分法蘭阻力設備在進行法蘭組裝工作時法蘭零件容易存在偏移，從而導致壓制出的法蘭不符合標準，進而不能滿足使用者的需求。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種法蘭組立設備，旨在改善現有技術中法蘭組立設備在進行法蘭加工時法蘭零件容易產生偏移而導致加工出的法蘭不符合標準的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種法蘭組立設備，包括工作臺和傳動帶，所述工作臺的內側頂部固定連接有伺服電機，所述伺服電機的輸出端貫穿工作臺并固定連接有u型板，所述u型板的頂部固定連接有空心圓盤，所述空心圓盤的頂部四周等距開設有多個放置槽，多個所述放置槽的內側底部均等距開設有多個出氣孔，所述空心圓盤的底部固定連接有微型氣泵，所述微型氣泵的輸出端連通有出氣管，所述微型氣泵的輸入端貫穿空心圓盤并連通有進氣管，所述進氣管的四周等距連通有多個連接管，多個所述連接管的頂端四周均等距連通有l(wèi)型管，所述工作臺的頂部固定連接有多個固定框，所述固定框的一側固定連接有伺服馬達，所述伺服馬達的輸出端貫穿固定框并固定連接有第一轉桿，所述固定框的內部轉動連接有第二轉桿，多個所述第二轉桿分別通過所述傳動帶與對應的第一轉桿傳動連接，所述固定框的內部設置有限位機構。

3、作為上述技術方案的進一步描述：

4、所述限位機構包括電動伸縮桿，所述電動伸縮桿分別固定連接在對應的固定框內部左右側，多個所述電動伸縮桿的輸出端均固定連接有l(wèi)型框，多個所述l型框的內部一側均等距轉動連接有多個滾軸。

5、作為上述技術方案的進一步描述：

6、所述工作臺的頂部左側固定連接有l(wèi)型板，所述l型板的內側頂部固定連接有氣缸。

7、作為上述技術方案的進一步描述：

8、所述工作臺的頂端前側中部固定連接有控制器，所述控制器分別與電動伸縮桿、伺服電機、微型氣泵、伺服馬達和氣缸電性連接。

9、作為上述技術方案的進一步描述：

10、所述控制器的外側設置有保護罩，所述保護罩的一側與工作臺的頂部轉動連接。

11、作為上述技術方案的進一步描述：

12、多個所述固定框的高度大小均不同。

13、作為上述技術方案的進一步描述：

14、多個所述出氣孔分別與l型管一一對應。

15、作為上述技術方案的進一步描述：

16、多個所述傳動帶的寬度大小分別與對應的放置槽尺寸大小相匹配。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過微型氣泵可以對進入到放置槽中的法蘭零件進行吸附固定，隨后通過氣缸可以對放置槽中的法蘭零件進行壓制成型，法蘭零件在進行加工時不易產生偏移，壓制出的法蘭可以符合標準，從而可以滿足使用者的需求。

19、2、本實用新型中，通過電動伸縮桿可以帶動兩側的l型框向中間移動對法蘭零件進行限位，此時通過滾軸即可帶動法蘭零件移動，待加工的法蘭零件不易從傳動帶上掉落，從而可以提高該裝置的實用性。

技術特征：

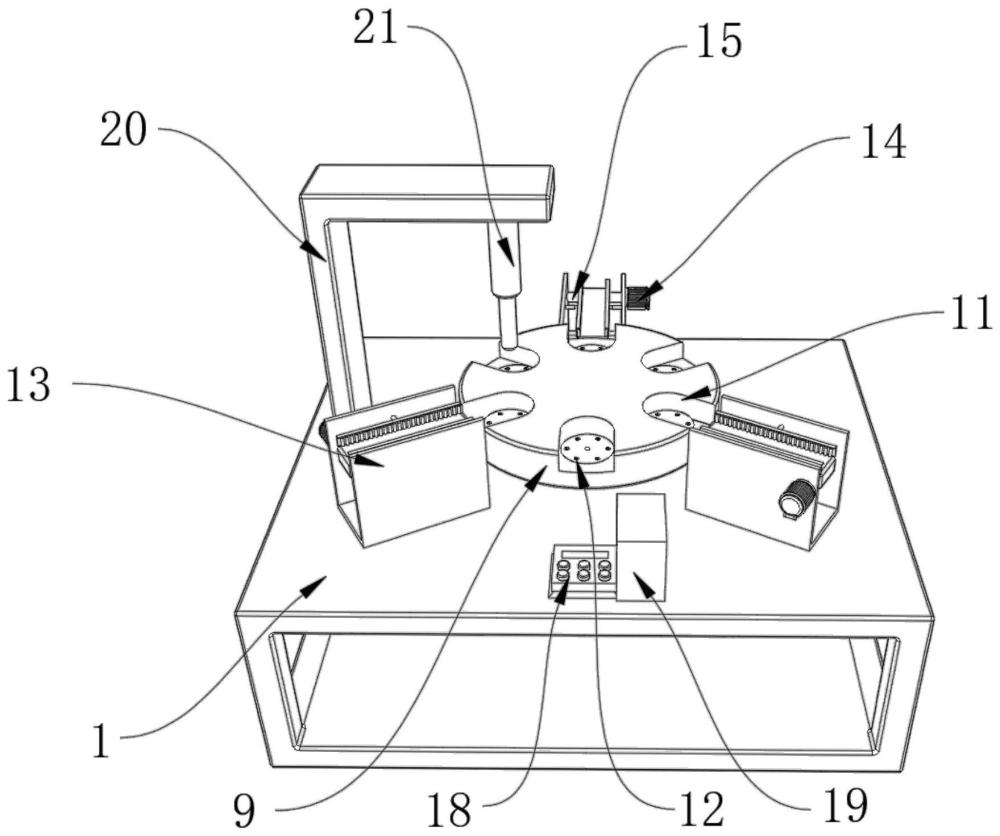

1.一種法蘭組立設備，包括工作臺(1)和傳動帶(17)，其特征在于：所述工作臺(1)的內側頂部固定連接有伺服電機(3)，所述伺服電機(3)的輸出端貫穿工作臺(1)并固定連接有u型板(4)，所述u型板(4)的頂部固定連接有空心圓盤(5)，所述空心圓盤(5)的頂部四周等距開設有多個放置槽(11)，多個所述放置槽(11)的內側底部均等距開設有多個出氣孔(12)，所述空心圓盤(5)的底部固定連接有微型氣泵(6)，所述微型氣泵(6)的輸出端連通有出氣管(7)，所述微型氣泵(6)的輸入端貫穿空心圓盤(5)并連通有進氣管(8)，所述進氣管(8)的四周等距連通有多個連接管(9)，多個所述連接管(9)的頂端四周均等距連通有l(wèi)型管(10)，所述工作臺(1)的頂部固定連接有多個固定框(13)，所述固定框(13)的一側固定連接有伺服馬達(14)，所述伺服馬達(14)的輸出端貫穿固定框(13)并固定連接有第一轉桿(15)，所述固定框(13)的內部轉動連接有第二轉桿(16)，多個所述第二轉桿(16)分別通過所述傳動帶(17)與對應的第一轉桿(15)傳動連接，所述固定框(13)的內部設置有限位機構(2)。

2.根據權利要求1所述的一種法蘭組立設備，其特征在于：所述限位機構(2)包括電動伸縮桿(201)，所述電動伸縮桿(201)分別固定連接在對應的固定框(13)內部左右側，多個所述電動伸縮桿(201)的輸出端均固定連接有l(wèi)型框(202)，多個所述l型框(202)的內部一側均等距轉動連接有多個滾軸(203)。

3.根據權利要求1所述的一種法蘭組立設備，其特征在于：所述工作臺(1)的頂部左側固定連接有l(wèi)型板(20)，所述l型板(20)的內側頂部固定連接有氣缸(21)。

4.根據權利要求1所述的一種法蘭組立設備，其特征在于：所述工作臺(1)的頂端前側中部固定連接有控制器(18)，所述控制器(18)分別與電動伸縮桿(201)、伺服電機(3)、微型氣泵(6)、伺服馬達(14)和氣缸(21)電性連接。

5.根據權利要求4所述的一種法蘭組立設備，其特征在于：所述控制器(18)的外側設置有保護罩(19)，所述保護罩(19)的一側與工作臺(1)的頂部轉動連接。

6.根據權利要求1所述的一種法蘭組立設備，其特征在于：多個所述固定框(13)的高度大小均不同。

7.根據權利要求1所述的一種法蘭組立設備，其特征在于：多個所述出氣孔(12)分別與l型管(10)一一對應。

8.根據權利要求1所述的一種法蘭組立設備，其特征在于：多個所述傳動帶(17)的寬度大小分別與對應的放置槽(11)尺寸大小相匹配。

技術總結
本技術涉及法蘭組裝技術領域，公開了一種法蘭組立設備，包括工作臺和傳動帶，所述工作臺的內側頂部固定連接有伺服電機，所述伺服電機的輸出端貫穿工作臺并固定連接有U型板，所述U型板的頂部固定連接有空心圓盤，所述空心圓盤的頂部四周等距開設有多個放置槽，多個所述放置槽的內側底部均等距開設有多個出氣孔，所述空心圓盤的底部固定連接有微型氣泵，所述微型氣泵的輸出端連通有出氣管。本技術中，通過微型氣泵可以對進入到放置槽中的法蘭零件進行吸附固定，隨后通過氣缸可以對放置槽中的法蘭零件進行壓制成型，法蘭零件在進行加工時不易產生偏移，壓制出的法蘭可以符合標準。

技術研發人員：姜瀚,修立民
受保護的技術使用者：大連海達自動化設備有限公司
技術研發日：20240403
技術公布日：2025/3/20
