本技術涉及電纜終端，特別是一種以清潔空氣為絕緣介質的gis電纜終端。

背景技術：

1、清潔空氣為絕緣介質的gis電纜終端(氣體絕緣金屬封閉開關設備)是一種用于連接電纜與gis設備之間的終端設備，在這種設計中，終端設備采用清潔空氣作為絕緣介質，氣體絕緣金屬封閉開關設備包括斷路器、隔離開關、電壓互感器、電流互感器、避雷器、進出線套管等組成，其中電壓互感器是用于測量母線電壓，監測電網中的電壓情況，為系統運行提供數據支持，在環境惡劣、灰塵多、濕度大或化學物質腐蝕等條件下，會導致電壓互感器表面積聚灰塵、腐蝕或污染，影響其正常工作，在這種情況下，可能需要定期拆卸清潔和維護電壓互感器，現有技術中電壓互感器在固定時，大多是通過多個螺栓進行固定，這就導致在安裝和拆卸過程中，需要花費大量的時間，從而對電壓互感器的維護造成不便，且在固定時，若是螺栓沒有擰緊到位或者固定的力道不均勻，會存在氣體泄漏的情況，如果發生泄漏，則會導致電氣設備進水或受潮，進而增加電氣事故的風險，甚至可能引發火災或爆炸。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述和/或現有的以清潔空氣為絕緣介質的gis電纜終端中存在的問題，提出了本實用新型。

3、因此，本實用新型所要解決的問題在于現有技術中電壓互感器在固定時，大多是通過多個螺栓進行固定，這就導致在安裝和拆卸過程中，需要花費大量的時間，從而對電壓互感器的維護造成不便，且在固定時，若是螺栓沒有擰緊到位或者固定的力道不均勻，會存在氣體泄漏的情況，如果發生泄漏，則會導致電氣設備進水或受潮，進而增加電氣事故的風險，甚至可能引發火災或爆炸。

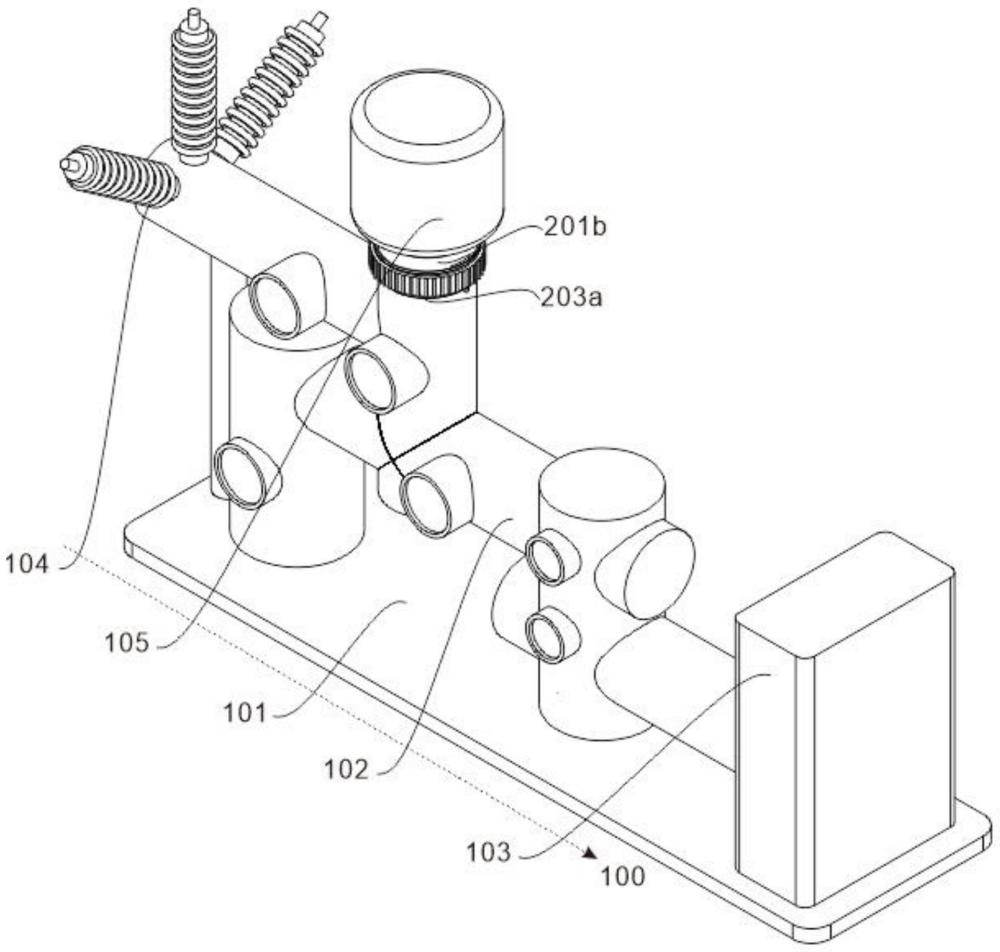

4、為解決上述技術問題，本實用新型提供如下技術方案：一種以清潔空氣為絕緣介質的gis電纜終端，其包括，主體組件，包括底板、管道、控制箱、進出線套管以及電壓互感器，所述管道固定于所述底板頂部，所述控制箱設置于所述底板頂部，所述進出線套管設置于所述管道上，所述電壓互感器位于所述管道頂部；

5、連接組件，設置于所述管道頂部，包括連接件、鎖定件、轉動件、密封件以及限位件，所述連接件設置于所述電壓互感器底部，所述鎖定件位于所述連接件外側，所述轉動件設置于所述鎖定件外側，所述密封件位于所述連接件內，所述限位件位于所述轉動件底部。

6、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述連接件包括連接套和連接管，所述連接套固定于所述管道頂部，所述連接管固定于所述電壓互感器底部，所述連接管插接于所述連接套內。

7、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述鎖定件包括鎖塊，所述連接套上開設有插槽，所述鎖塊位于所述插槽內，所述連接管上開設有卡槽，所述鎖塊與所述卡槽卡合。

8、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述鎖塊兩側底部均呈傾斜狀。

9、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述轉動件包括擠壓套和轉動套，所述擠壓套位于所述鎖塊外側，所述轉動套螺紋連接于所述擠壓套外側。

10、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述轉動件還包括滑塊，所述滑塊固定于所述擠壓套一側，所述連接套上開設有滑槽，所述滑塊滑動于所述滑槽內。

11、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述轉動件還包括環形塊，所述環形塊固定于所述轉動套內側，所述連接套上開設有環形槽，所述環形塊與所述環形槽內活動連接。

12、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述密封件包括固定框、擠壓塊、密封套以及推板，所述固定框固定于所述連接套內，所述擠壓塊位于所述固定框內，所述密封套固定于所述固定框內，所述推板固定于所述連接管底部。

13、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述限位件包括支撐框和限位塊，所述支撐框固定于所述連接套一側，所述限位塊位于所述支撐框內，所述轉動套底部開設有限位槽，所述限位塊與所述限位槽卡合。

14、作為本實用新型所述以清潔空氣為絕緣介質的gis電纜終端的一種優選方案，其中：所述限位件還包括彈簧，所述彈簧兩端分別與所述支撐框內壁和所述限位塊固定。

15、本實用新型有益效果為：通過連接組件的設置，用于對電壓互感器進行連接固定，同時在安裝和拆卸過程中操作較為便捷，以此能夠提高對電壓互感器的維護效率，同時在安裝完成后，能夠增加其密封性，進而避免氣體發生泄漏的情況。

技術特征：

1.一種以清潔空氣為絕緣介質的gis電纜終端，其特征在于：包括，

2.如權利要求1所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述連接件(201)包括連接套(201a)和連接管(201b)，所述連接套(201a)固定于所述管道(102)頂部，所述連接管(201b)固定于所述電壓互感器(105)底部，所述連接管(201b)插接于所述連接套(201a)內。

3.如權利要求2所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述鎖定件(202)包括鎖塊(202a)，所述連接套(201a)上開設有插槽(201a-1)，所述鎖塊(202a)位于所述插槽(201a-1)內，所述連接管(201b)上開設有卡槽(201b-1)，所述鎖塊(202a)與所述卡槽(201b-1)卡合。

4.如權利要求3所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述鎖塊(202a)兩側底部均呈傾斜狀。

5.如權利要求3或4所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述轉動件(203)包括擠壓套(203a)和轉動套(203b)，所述擠壓套(203a)位于所述鎖塊(202a)外側，所述轉動套(203b)螺紋連接于所述擠壓套(203a)外側。

6.如權利要求5所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述轉動件(203)還包括滑塊(203c)，所述滑塊(203c)固定于所述擠壓套(203a)一側，所述連接套(201a)上開設有滑槽(201a-2)，所述滑塊(203c)滑動于所述滑槽(201a-2)內。

7.如權利要求6所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述轉動件(203)還包括環形塊(203d)，所述環形塊(203d)固定于所述轉動套(203b)內側，所述連接套(201a)上開設有環形槽(201a-3)，所述環形塊(203d)與所述環形槽(201a-3)內活動連接。

8.如權利要求6或7所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述密封件(204)包括固定框(204a)、擠壓塊(204b)、密封套(204c)以及推板(204d)，所述固定框(204a)固定于所述連接套(201a)內，所述擠壓塊(204b)位于所述固定框(204a)內，所述密封套(204c)固定于所述固定框(204a)內，所述推板(204d)固定于所述連接管(201b)底部。

9.如權利要求8所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述限位件(205)包括支撐框(205a)和限位塊(205b)，所述支撐框(205a)固定于所述連接套(201a)一側，所述限位塊(205b)位于所述支撐框(205a)內，所述轉動套(203b)底部開設有限位槽(203b-1)，所述限位塊(205b)與所述限位槽(203b-1)卡合。

10.如權利要求9所述的以清潔空氣為絕緣介質的gis電纜終端，其特征在于：所述限位件(205)還包括彈簧(205c)，所述彈簧(205c)兩端分別與所述支撐框(205a)內壁和所述限位塊(205b)固定。

技術總結
本技術公開了一種以清潔空氣為絕緣介質的GIS電纜終端，包括主體組件，包括底板、管道、控制箱、進出線套管以及電壓互感器，所述管道固定于所述底板頂部，所述控制箱設置于所述底板頂部，所述進出線套管設置于所述管道上，所述電壓互感器位于所述管道頂部；連接組件，設置于所述管道頂部，包括連接件、鎖定件、轉動件、密封件以及限位件，所述連接件設置于所述電壓互感器底部。本技術有益效果為：通過連接組件的設置，用于對電壓互感器進行連接固定，同時在安裝和拆卸過程中操作較為便捷，以此能夠提高對電壓互感器的維護效率，同時在安裝完成后，能夠增加其密封性，進而避免氣體發生泄漏的情況。

技術研發人員：陳海,遲永勝
受保護的技術使用者：江蘇宇誠業基電氣設備有限公司
技術研發日：20240419
技術公布日：2025/3/20
