本技術屬于屏柜，尤其涉及一種機車用鉚接屏柜。

背景技術：

1、鉚接屏柜是指采用鉚接工藝連接的電氣屏柜，鉚接是一種常見的連接工藝，它通過在連接處形成永久性的鉚接頭來實現零件之間的連接，電氣屏柜在軌道交通等領域中扮演著重要的角色，其強度要求高，需要承受自重、設備重力以及輪軌沖擊載荷等多種力的作用，而鉚接工藝具有連接易于實現自動化、適應各種材質連接、經濟、重量輕等優點，因此在電氣屏柜的制造中得到了應用。

2、現市面上的鉚接屏柜在應用時存在以下問題：

3、1、傳統的鉚接屏柜在實際使用的過程中，通常需要采用鉚接的方式將板體進行組裝，等屏柜組裝完成后自身重量有所提高，當需要對屏柜本體進行轉移動，需要借助外部的運輸工具進行移動，因此在使用時不方便對屏柜本體進行運輸；

4、2、大多數的鉚接屏柜在應用時，往往需要將組裝后的屏柜放置在指定位置上，由于空氣中存在一定的濕氣，很容易影響屏柜內部結構的使用，并且沒有安裝可干燥的結構，因此在應用時干燥的效果較差。

技術實現思路

1、本實用新型目的在于提供一種機車用鉚接屏柜，以解決背景技術中所提出的技術問題。

2、為實現上述目的，本實用新型的具體技術方案如下：一種機車用鉚接屏柜，包括柜體，所述柜體的側面石設有安裝板，所述安裝板呈對稱分布形式，所述安裝板的外側設有銜接板，所述銜接板通過桿體進行連接固定，所述桿體的外部套接固定座，所述固定座的底部固定連接板體，所述板體的內部鑲嵌插板，所述插板的一側設有磁吸板，所述插板的另一側設有弧形板，所述磁吸板插入在柜體的外部，所述弧形板貫穿定位桿，所述板體的底部連接移動輪。

3、優選的，所述柜體的側面通過轉軸連接框體，所述框體的內側開設透氣孔，所述框體的內部鑲嵌干燥片，所述干燥片的數量設有兩組，所述柜體的內部設有網孔板，所述柜體的外側設有推動塊。

4、優選的，所述安裝板的內部貫穿緊固螺桿，所述柜體的外側開設螺紋孔，所述緊固螺桿螺紋連接螺紋孔。

5、優選的，所述柜體的外側開設金屬槽，所述金屬槽的內部鑲嵌磁吸板，所述磁吸板呈對稱分布形式。

6、優選的，所述柜體的側面固定連接轉盤，所述轉盤的外部設有阻尼板。

7、優選的，所述柜體通過轉軸連接第一柜門，所述柜體通過轉軸連接第二柜門，所述第一柜門與第二柜門的外部連接把手。

8、本實用新型的一種機車用鉚接屏柜具有以下優點：

9、1.該一種機車用鉚接屏柜，通過在柜體的外側設有安裝板、板體、桿體、移動輪、插板、磁吸板、定位桿等結構，因此方便移動柜體，當需要對柜體進行運輸時，采用緊固件將安裝板安裝在柜體的側面，將板體圍繞桿體進行轉動，等轉動到合適的角度后，拉動插板將磁吸板插接在柜體的外側，這樣就可以推動柜體進行移動，等移動到指定的位置后，在抽出插板將其套接在定位桿的外部即可，這樣無要借助外部的運輸工具進行移動，在使用時方便對屏柜本體進行運輸；

10、2.該一種機車用鉚接屏柜，通過在柜體的側面安裝框體、網孔板、透氣孔、干燥片、阻尼板等結構，因此可以對柜體內部的空氣進行干燥，為了更好的對空氣中的濕氣進行干燥，推動阻尼板，在轉動框體將干燥片安裝在內部，再次轉動阻尼板進行位置固定，這樣干燥片可以通過透氣孔吸附空氣，而且其中的網孔板可以過濾空氣中的附著物，因此在應用時其干燥的效果較強。

技術特征：

1.一種機車用鉚接屏柜，包括柜體(1)，其特征在于：所述柜體(1)的側面石設有安裝板(4)，所述安裝板(4)呈對稱分布形式，所述安裝板(4)的外側設有銜接板(6)，所述銜接板(6)通過桿體(7)進行連接固定，所述桿體(7)的外部套接固定座(8)，所述固定座(8)的底部固定連接板體(9)，所述板體(9)的內部鑲嵌插板(11)，所述插板(11)的一側設有磁吸板(13)，所述插板(11)的另一側設有弧形板(14)，所述磁吸板(13)插入在柜體(1)的外部，所述弧形板(14)貫穿定位桿(15)，所述板體(9)的底部連接移動輪(10)。

2.根據權利要求1所述的機車用鉚接屏柜，其特征在于：所述柜體(1)的側面通過轉軸連接框體(19)，所述框體(19)的內側開設透氣孔(21)，所述框體(19)的內部鑲嵌干燥片(20)，所述干燥片(20)的數量設有兩組，所述柜體(1)的內部設有網孔板(18)，所述柜體(1)的外側設有推動塊(22)。

3.根據權利要求1所述的機車用鉚接屏柜，其特征在于：所述安裝板(4)的內部貫穿緊固螺桿(5)，所述柜體(1)的外側開設螺紋孔(23)，所述緊固螺桿(5)螺紋連接螺紋孔(23)。

4.根據權利要求1所述的機車用鉚接屏柜，其特征在于：所述柜體(1)的外側開設金屬槽(12)，所述金屬槽(12)的內部鑲嵌磁吸板(13)，所述磁吸板(13)呈對稱分布形式。

5.根據權利要求2所述的機車用鉚接屏柜，其特征在于：所述柜體(1)的側面固定連接轉盤(16)，所述轉盤(16)的外部設有阻尼板(17)。

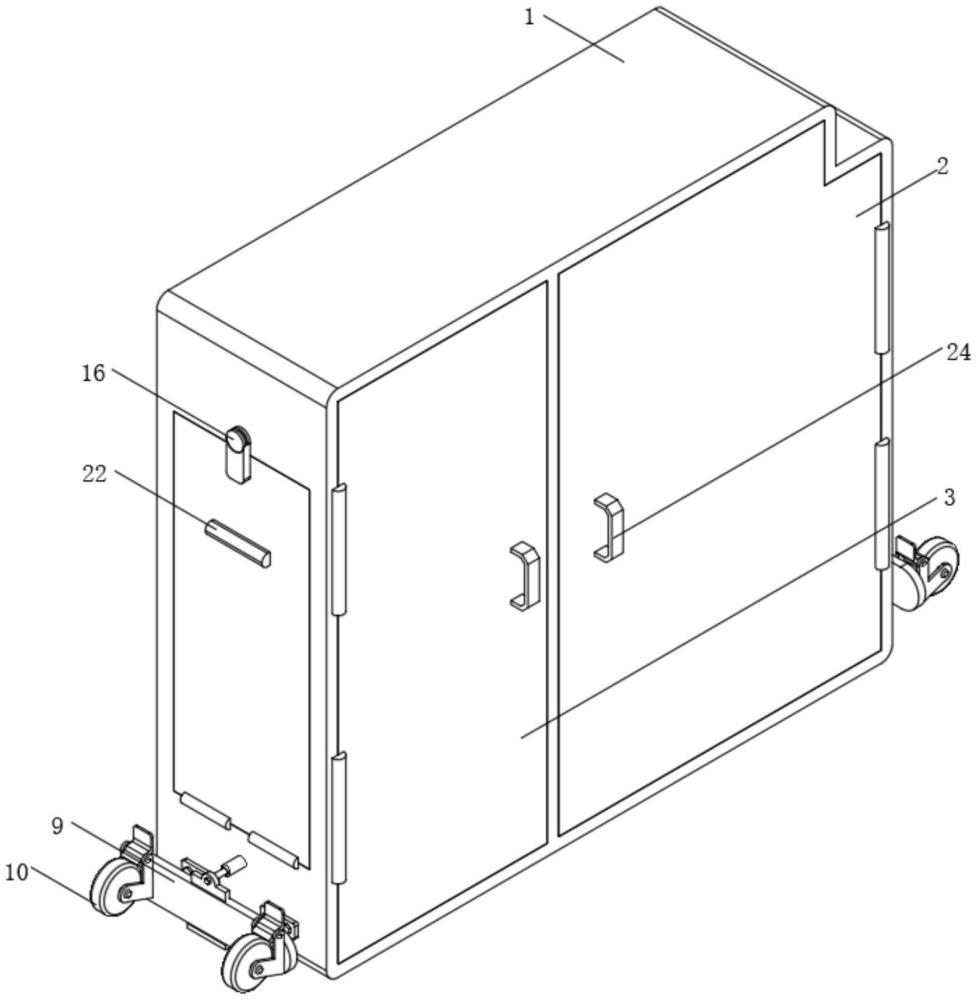

6.根據權利要求1所述的機車用鉚接屏柜，其特征在于：所述柜體(1)通過轉軸連接第一柜門(2)，所述柜體(1)通過轉軸連接第二柜門(3)，所述第一柜門(2)與第二柜門(3)的外部連接把手(24)。

技術總結
本技術公開了一種機車用鉚接屏柜，包括柜體，所述柜體的側面石設有安裝板，所述安裝板呈對稱分布形式，所述安裝板的外側設有銜接板，所述銜接板通過桿體進行連接固定，所述桿體的外部套接固定座，所述固定座的底部固定連接板體，所述板體的內部鑲嵌插板。該一種機車用鉚接屏柜，通過在柜體的外側設有安裝板、板體、桿體、移動輪、插板、磁吸板、定位桿等結構，因此方便移動柜體，等轉動到合適的角度后，拉動插板將磁吸板插接在柜體的外側，這樣就可以推動柜體進行移動，等移動到指定的位置后，在抽出插板將其套接在定位桿的外部即可，這樣無要借助外部的運輸工具進行移動，在使用時方便對屏柜本體進行運輸。

技術研發人員：李艷偉,王強,穆柱柱
受保護的技術使用者：大同賽誠軌道交通設備有限責任公司
技術研發日：20240704
技術公布日：2025/4/28
