本技術涉及電機領域，特別是一種轉子沖片及其高壓直驅永磁電機。

背景技術：

1、在高壓直驅永磁電機中，需要轉子組件處嵌設磁鋼來實現轉動，為了滿足永磁電機性能、效率，例如氣息磁場的密度、反電勢標準，需要在沖片處嵌設更多的磁鋼，但隨著磁鋼的增加，磁鋼槽在沖片上開設的數量也會相應的增加，這樣沖片的整體的強度得不到保證，沖片易發生形變；

2、綜上，如何在滿足磁鋼嵌設數量的情況下，增加沖片的強度成為了本領域研究人員急需解決的問題。

技術實現思路

1、本實用新型要解決的技術問題是：如何在滿足磁鋼嵌設數量的情況下，增加沖片的強度；

2、為解決上述技術問題，本實用新型采取的技術方案為：

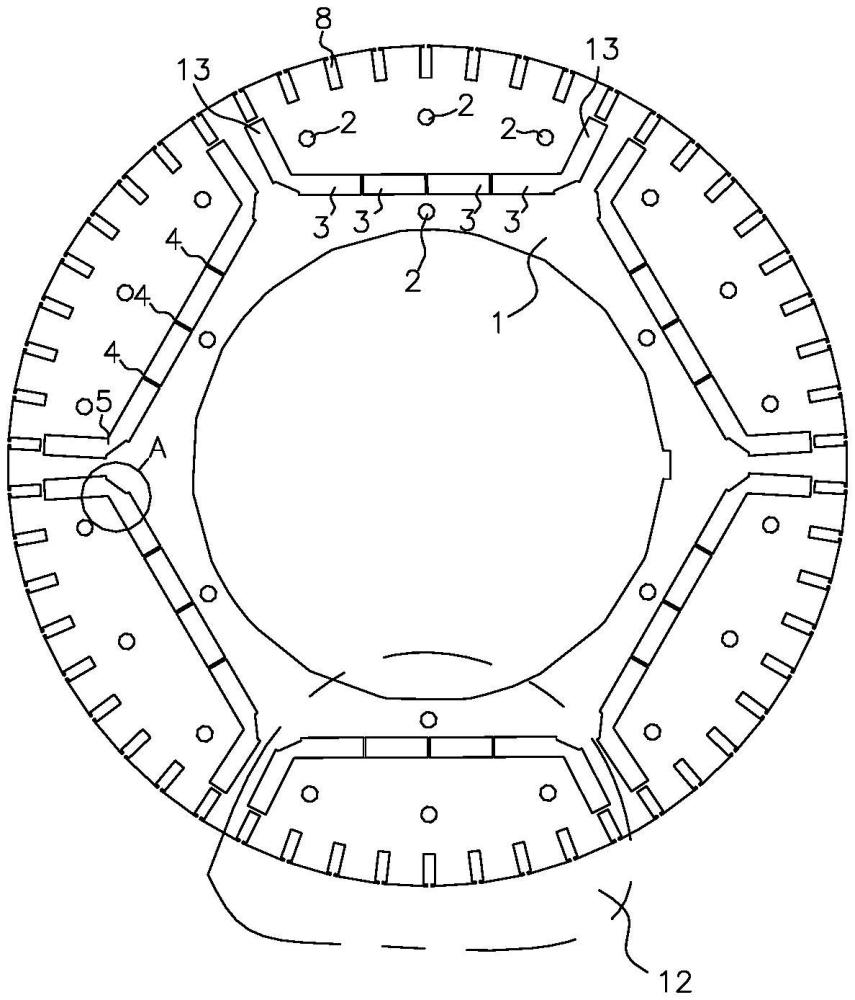

3、本實用新型是一種轉子沖片，包括：本體；拉桿槽，所述本體上開設有所述拉桿槽；多個磁鋼槽組，所述本體處開設有多個所述磁鋼槽組；每一所述磁鋼槽組包括：呈直線設置的多個第一磁鋼槽；隔磁橋，相鄰兩所述第一磁鋼槽之間設置所述隔磁橋；第二磁鋼槽，其與端部的所述第一磁鋼槽連通且設置有隔磁間隙。

4、在本方案中，水平呈直線設置的多個第一磁鋼槽以及在兩第二磁鋼槽與端部的第一磁鋼槽呈傾斜設置，整體的磁鋼槽近似于u型結構，將磁鋼嵌設于第一磁鋼槽、第二磁鋼槽內，第一磁鋼槽內的磁鋼與第一磁鋼槽內的磁鋼通過隔磁橋進行分隔，第一磁鋼槽內的磁鋼與第二磁鋼槽內的磁鋼通過隔磁間隙進行隔磁(即通過空氣進行隔磁)；這樣能夠實現磁鋼與沖片的嵌設安裝。

5、為了能夠保證沖片的整體強度，本實用新型采用所述本體向所述隔磁間隙處延伸設置有限位部；所述限位部具有用于支撐磁鋼的支撐平面；

6、第一磁鋼槽、第二磁鋼槽之間設置限位部，限位部端部設置有支撐平面，磁鋼能夠與支撐平面相抵，通過限位部也減少了隔磁間隙的開設面積，進而提高了沖片的整體強度。

7、為了能夠安裝鼠籠，便于主軸的自啟動，本實用新型采用所述本體外圈處設置有多個鼠籠槽。

8、為了說明高壓直驅永磁電機轉子組件處的具體結構，本實用新型采用包括：拉桿，其穿過所述拉桿槽，并將多個堆疊的所述轉子沖片鎖緊固定；鼠籠條，其穿過所述鼠籠槽，并與多個堆疊的所述轉子沖片連接；鼠籠環，其固定在所述鼠籠條的端部；

9、這樣通過將拉桿將多個堆疊的沖片進行連接，鼠籠條穿過鼠籠槽以及將鼠籠環設置在鼠籠條的端部，這樣形成的鼠籠與轉子組件配合，能夠實現轉子組件的自啟動。

10、本實用新型是的有益效果：本實用新型是一種轉子沖片及其高壓直驅永磁電機，水平呈直線設置的多個第一磁鋼槽以及在兩第二磁鋼槽與端部的第一磁鋼槽呈傾斜設置，整體的磁鋼槽近似于u型結構，將磁鋼嵌設于第一磁鋼槽、第二磁鋼槽內，第一磁鋼槽內的磁鋼與第一磁鋼槽內的磁鋼通過隔磁橋進行分隔，第一磁鋼槽內的磁鋼與第二磁鋼槽內的磁鋼通過隔磁間隙進行隔磁，這樣能夠實現磁鋼與沖片的嵌設安裝，通過設置限位部減少了隔磁間隙的開設面積，進而提高了沖片的整體強度。

技術特征：

1.一種轉子沖片，其特征在于，包括：

2.根據權利要求1所述的一種轉子沖片，其特征在于，所述本體向所述隔磁間隙處延伸設置有限位部；

3.根據權利要求1所述的一種轉子沖片，其特征在于，所述本體外圈處設置有多個鼠籠槽。

4.高壓直驅永磁電機，包括權利要求1-3任意一項所述的一種轉子沖片，其特征在于，還包括：

技術總結
本技術是一種轉子沖片及其高壓直驅永磁電機，包括：本體；拉桿槽，本體上開設有拉桿槽；多個磁鋼槽組，本體處開設有多個磁鋼槽組；每一磁鋼槽組包括：呈直線設置的多個第一磁鋼槽；隔磁橋，相鄰兩所述第一磁鋼槽之間設置所述隔磁橋；第二磁鋼槽，其與端部的所述第一磁鋼槽連通且設置有隔磁間隙；將磁鋼嵌設于第一磁鋼槽、第二磁鋼槽內，第一磁鋼槽內的磁鋼與第一磁鋼槽內的磁鋼通過隔磁橋進行分隔，第一磁鋼槽內的磁鋼與第二磁鋼槽內的磁鋼通過隔磁間隙進行隔磁，這樣能夠實現磁鋼與沖片的嵌設安裝，通過設置限位部減少了隔磁間隙的開設面積，進而提高了沖片的整體強度。

技術研發人員：戰仁奎,陳春光,李闖闖,丁帆,李世豪,張濤
受保護的技術使用者：江蘇嘉軒智能工業科技股份有限公司
技術研發日：20240629
技術公布日：2025/4/28
