本技術涉及無線充電，特別地涉及一種充電座及個人護理設備。

背景技術：

1、為了方便美容儀的使用，普遍將美容儀的美容護膚組件與充電組件分體設計，在使用時可將美容護膚組件與充電組件分體，避免充電組件的電源連接線限制美容護膚組件的移動范圍，能夠靈活的操作美容護膚組件。

2、美容儀在使用過程中常常需要搭配營養精華液或凝膠使用，使用后需要清洗美容護膚組件，這不僅對美容護膚組件的防水性能提出了更高的要求，而且對充電座提出了更高的防水要求。

3、目前，一些解決方案是在充電口處設置防水塞，其要求在美容護膚組件的充電口上設置防水塞，且需要在充電座的充電插頭處設置防水塞。這會嚴重破壞美容儀的外觀一體化設計，難以滿足用戶對美容儀的外觀要求。

技術實現思路

1、本實用新型提供一種充電座及個人護理設備，用于解決相關技術中美容儀充因充電口處需要設置防水塞而破壞美觀的問題。

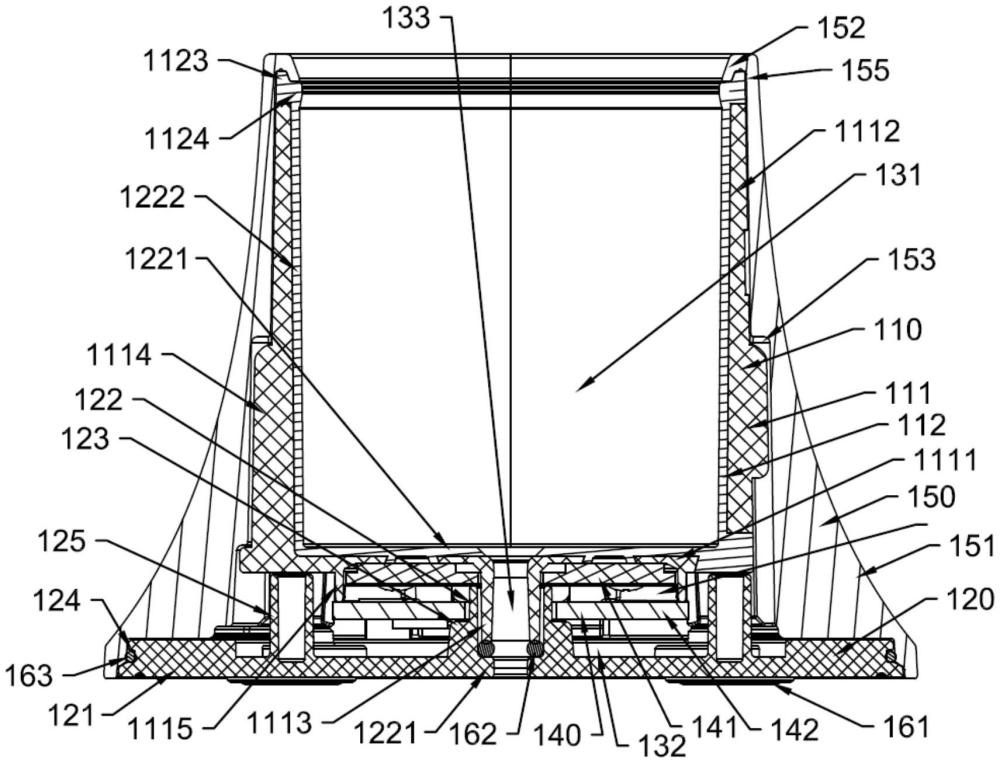

2、第一方面，本實用新型提供一種充電座，包括：支撐底座，其形成有收納腔，收納腔具有向上的開口；底蓋，底蓋與支撐底座的底部密封相連，底蓋與支撐底座圍成第一腔體及排水通道；以及充電組件，其收容于第一腔體內，用于對插入收納腔的裝置無線充電；其中，排水通道及收納腔均與第一腔體不連通，且排水通道與收納腔的底部相連通。

3、在一個實施方式中，支撐底座包括支撐骨架，支撐骨架包括第一套管；底蓋與第一套管相連，排水通道形成于第一套管內側，第一腔體形成于第一套管外且環繞第一套管。

4、在一個實施方式中，底蓋還包括第二套管，第二套管插入第一套管內，或第二套管套設在第一套管外；且第一套管處設置有第一密封件，第一密封件將第一套管與第二套管密封連接。

5、在一個實施方式中，底蓋設有若干第一加強筋，第一加強筋的頂面高度高于第一套管的底面蓋度，第一加強筋位于第一腔體中，充電組件支撐于第一加強筋上。

6、在一個實施方式中，充電座還包括殼體，殼體套設在支撐底座外。

7、在一個實施方式中，殼體的底部與底蓋密封連接，殼體的頂部與支撐底座密封連接，充電組件安裝于殼體、底蓋及支撐底座三者形成的封閉空間中。

8、在一個實施方式中，殼體的內側設置有第一定位結構，支撐底座設置有第二定位結構；第一定位結構與第二定位結構中的一者為定位槽，第一定位結構與第二定位結構中的另一者為定位塊，第一定位結構與對應的第二定位結構相配合，使得支撐底座嵌接在殼體內。

9、在一個實施方式中，殼體的頂部形成有沿收納腔周向延伸的第一定位槽；支撐底座具有位于其頂部的密封凸起，密封凸起包括第一密封主體以及彈性筋，第一密封主體的形狀與第一定位槽的凹陷截面相適配，密封凸起插入第一定位槽時，彈性筋壓縮變形以將第一密封主體與第一定位槽之間的間隙密封。

10、在一個實施方式中，殼體包括側壁以及第一限位凸起，側壁套設在支撐底座外，第一限位凸起高于支撐底座，且第一限位凸起與側壁相連圍成第一定位槽；密封凸起的底部連接有第二限位凸起，第二限位凸起與第一限位凸起相接觸。

11、在一個實施方式中，第一限位凸起設置有沿所述支撐底座的軸線方向延伸的錐形孔，錐形孔的小口端與收納腔相通。

12、在一個實施方式中，支撐底座包括支撐骨架，支撐骨架與底蓋相連，支撐骨架連接有用于接觸美容儀的緩沖件，緩沖件采用軟質材料制成。

13、在一個實施方式中，支撐骨架包括相連的第一板部以及第一筒部，第一板部與第一筒部相連并圍成定位腔；緩沖件安裝于定位腔中，緩沖件包括第二板部及第二筒部，第二板部與第一板部緊密貼合，第二筒部與第一筒部的內壁緊密貼合，第二板部與第二筒部相連并圍成收納腔。

14、在一個實施方式中，收納腔的深度大于等于護理裝置長度的1/3。

15、第二方面，本實用新型的實施例還提供了一種個人護理設備，其包括：上述的充電座，以及美容儀，護理裝置可拆卸地插入支撐底座的收納腔中。

16、與現有技術相比，本實用新型的優點在于，在需要對美容儀進行充電時，可將美容儀插入收納腔中，不僅可利用第一腔體內的充電組件對美容儀無線充電，避免在美容儀上設置充電接頭，提升美容儀的美觀性。而且具有較高的防水性能，可直接將清洗后未擦干的美容儀插入收納腔中充電，在充電過程中美容儀上的殘留的水漬可由與收納腔底部連通的排水通道排出，通過收納腔既實現了穩定美容儀的作用，并且使得美容儀上水漬匯聚在收納腔內，并經由排水通道流出，避免水漬流入至第一腔體中損壞充電組件。

技術特征：

1.一種充電座，其特征在于，其包括：

2.根據權利要求1所述的充電座，其特征在于：

3.根據權利要求2所述的充電座，其特征在于，

4.根據權利要求3所述的充電座，其特征在于；

5.根據權利要求1所述的充電座，其特征在于：

6.根據權利要求5所述的充電座，其特征在于，所述殼體的底部與所述底蓋密封連接，所述殼體的頂部與所述支撐底座密封連接，所述充電組件安裝于所述殼體、所述底蓋及所述支撐底座三者形成的封閉空間中。

7.根據權利要求5所述的充電座，其特征在于，

8.根據權利要求5所述的充電座，其特征在于：

9.根據權利要求8所述的充電座，其特征在于：

10.根據權利要求9所述的充電座，其特征在于：

11.根據權利要求1所述的充電座，其特征在于：所述支撐底座包括支撐骨架，所述支撐骨架與所述底蓋相連，所述支撐骨架連接有用于接觸美容儀的緩沖件，所述緩沖件采用軟質材料制成。

12.根據權利要求11所述的充電座，其特征在于：

13.根據權利要求1所述的充電座，其特征在于：所述收納腔的深度大于等于護理裝置長度的1/3。

14.一種個人護理設備，其特征在于，其包括：

技術總結
本技術涉及一種充電座及個人護理設備，涉及美容儀技術領域。本技術的充電座包括支撐底座，其形成有具有開口的收納腔；底蓋，底蓋與支撐底座的底部密封相連，底蓋與支撐底座圍成第一腔體及排水通道；以及充電組件，其收容于第一腔體內，用于對插入收納腔的美容儀無線充電；其中，排水通道及收納腔均與第一腔體不連通，且排水通道與收納腔的底部相連通。在保證防水性能的前提下，不需要美容儀開設充電口，提高了美容儀的美觀性，且在充電過程中美容儀上的殘留的水漬可由與收納腔底部連通的排水通道排出，避免水漬流入至第一腔體中損壞充電組件。

技術研發人員：鐘繼鑫,劉林生,葉偉林,徐旺,張樸,劉妍
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：20240718
技術公布日：2025/4/24
