本技術涉及一種太陽能板支架，具體為一種拼接式太陽能板支架，屬于太陽能板支架。

背景技術：

1、太陽能板支架能夠支持和固定太陽能電池板，防止其在風、雨、雪等惡劣天氣中被風吹走或者搖晃，在實際的使用過程中其中一些太陽能板支架會通過固定抱箍安裝在圓形的桿子或者柱子上。

2、然而，傳統的太陽能板支架上的固定抱箍直接固定在太陽能板支撐架上形成一個整體，因此在固定抱箍與柱子連接的過程中還需要對支撐架進行托舉，由于在安裝固定抱箍時需要花費一定的時間鎖緊螺栓，在鎖緊螺栓的同時長時間進行支撐架的托舉會耗費大量的體力，同時也會對工作人員的操作造成不良的影響，從而導致使用的便捷性較差。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種拼接式太陽能板支架，在安裝太陽能板支架時能夠先將固定抱箍進行安裝，然后再將太陽能板支架進行快速的拼接，從而能夠避免在安裝固定抱箍時需要長時間托舉太陽能板支架，從而有效的提高了操作的便捷性。

2、本實用新型通過以下技術方案來實現上述目的，一種拼接式太陽能板支架，包括支撐板，所述支撐板的一側固定連接有兩個固定抱箍，所述支撐板的另一側固定連接有定位桿，所述定位桿與支撐桿之間卡合，所述支撐桿的底端與支撐板之間抵觸，所述支撐桿上轉動連接有轉板，所述轉板上固定連接有支撐架，所述支撐桿上設有卡位結構，所述卡位結構包括拉塊和轉塊，所述支撐桿上滑動連接有拉塊，所述拉塊上固定連接有導向軸，所述支撐桿上滑動連接有卡塊，所述卡塊上設有導向槽，所述導向軸延伸至導向槽的內部且與卡塊之間滑動連接，所述拉塊的頂端轉動連接有轉塊。

3、優選的，所述支撐桿的內部設有復位彈簧，所述復位彈簧的一端抵觸于支撐桿，所述復位彈簧的另一端抵觸于拉塊。

4、優選的，所述拉塊與卡塊之間垂直，所述卡塊截面的一端呈梯形結構。

5、優選的，所述支撐板截面的底端呈l形結構，所述支撐桿呈l形結構，所述定位桿的截面呈“凸”字形結構。

6、優選的，所述支撐桿上設有調節結構，所述調節結構包括絲桿和滑塊，所述支撐桿上轉動連接有絲桿，所述絲桿上螺紋連接有滑塊，所述滑塊滑動連接于支撐桿，所述滑塊與轉板之間轉動連接有連接桿。

7、優選的，所述絲桿的底端固定連接有轉桿，所述轉桿貫穿于絲桿且與絲桿之間垂直。

8、優選的，所述支撐架上設有固定結構，所述固定結構包括連接片和旋鈕，所述支撐架的兩側設有多個連接片，所述支撐架的兩側設有與連接片數量相等的開口，所述連接片的一端位于開口的內部。

9、優選的，所述連接片上螺紋連接有旋鈕，所述旋鈕的端部轉動連接有壓片。

10、優選的，所述連接片截面的一端呈鉤形結構，所述旋鈕的一端設有呈六棱柱形狀的凸臺。

11、本實用新型的有益效果是：當需要對太陽能板支架進行安裝時能夠先將固定抱箍與柱子之間進行固定，兩個固定抱箍固定后便實現了對支撐板的固定，由于兩個固定抱箍和支撐板整體的體積較小，重量較輕，因此安裝起來更加的便捷，然后通過推動轉塊，轉塊轉動會帶動拉塊運動，拉塊運動會帶動導向軸運動，從而使導向軸在導向槽的內部運動，導向軸在導向槽內部運動的同時卡塊會在支撐桿的內部滑動，當轉塊轉動至豎直狀態時松開轉塊，此時卡塊的端部會運動至支撐桿的內部，因此能夠避免支撐桿在定位桿上滑動時卡塊的端部對定位桿進行抵擋，接著可以拿取支撐架，并使定位桿卡入到支撐桿的內部，再移動支撐桿使支撐桿的底端與支撐板之間抵觸，接著通過推動轉塊使轉塊失去對拉塊的支撐，此時拉塊會運動使卡塊與定位桿之間卡合，此時支撐桿在支撐板、定位桿和卡塊的作用下將無法移動，從而便實現了支撐架的快速安裝，由于在安裝的過程中不需要長時間托舉支撐架，因此能夠節省體力，提高了安裝時的便捷性。

技術特征：

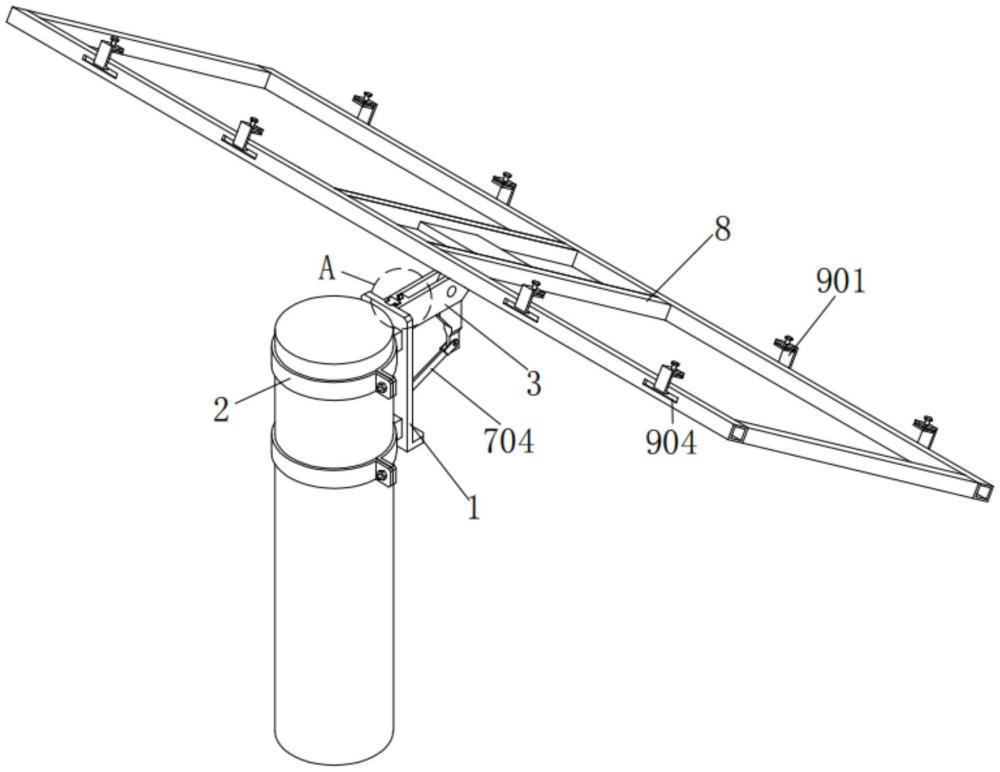

1.一種拼接式太陽能板支架，包括支撐板(1)，其特征在于：所述支撐板(1)的一側固定連接有兩個固定抱箍(2)，所述支撐板(1)的另一側固定連接有定位桿(4)，所述定位桿(4)與支撐桿(3)之間卡合，所述支撐桿(3)的底端與支撐板(1)之間抵觸，所述支撐桿(3)上轉動連接有轉板(6)，所述轉板(6)上固定連接有支撐架(8)，所述支撐桿(3)上設有卡位結構(5)，所述卡位結構(5)包括拉塊(501)和轉塊(502)，所述支撐桿(3)上滑動連接有拉塊(501)，所述拉塊(501)上固定連接有導向軸(503)，所述支撐桿(3)上滑動連接有卡塊(505)，所述卡塊(505)上設有導向槽(504)，所述導向軸(503)延伸至導向槽(504)的內部且與卡塊(505)之間滑動連接，所述拉塊(501)的頂端轉動連接有轉塊(502)。

2.根據權利要求1所述的一種拼接式太陽能板支架，其特征在于：所述支撐桿(3)的內部設有復位彈簧(506)，所述復位彈簧(506)的一端抵觸于支撐桿(3)，所述復位彈簧(506)的另一端抵觸于拉塊(501)。

3.根據權利要求1所述的一種拼接式太陽能板支架，其特征在于：所述拉塊(501)與卡塊(505)之間垂直，所述卡塊(505)截面的一端呈梯形結構。

4.根據權利要求1所述的一種拼接式太陽能板支架，其特征在于：所述支撐板(1)截面的底端呈l形結構，所述支撐桿(3)呈l形結構，所述定位桿(4)的截面呈“凸”字形結構。

5.根據權利要求1所述的一種拼接式太陽能板支架，其特征在于：所述支撐桿(3)上設有調節結構(7)，所述調節結構(7)包括絲桿(702)和滑塊(703)，所述支撐桿(3)上轉動連接有絲桿(702)，所述絲桿(702)上螺紋連接有滑塊(703)，所述滑塊(703)滑動連接于支撐桿(3)，所述滑塊(703)與轉板(6)之間轉動連接有連接桿(704)。

6.根據權利要求5所述的一種拼接式太陽能板支架，其特征在于：所述絲桿(702)的底端固定連接有轉桿(701)，所述轉桿(701)貫穿于絲桿(702)且與絲桿(702)之間垂直。

7.根據權利要求1所述的一種拼接式太陽能板支架，其特征在于：所述支撐架(8)上設有固定結構(9)，所述固定結構(9)包括連接片(901)和旋鈕(902)，所述支撐架(8)的兩側設有多個連接片(901)，所述支撐架(8)的兩側設有與連接片(901)數量相等的開口(904)，所述連接片(901)的一端位于開口(904)的內部。

8.根據權利要求7所述的一種拼接式太陽能板支架，其特征在于：所述連接片(901)上螺紋連接有旋鈕(902)，所述旋鈕(902)的端部轉動連接有壓片(903)。

9.根據權利要求7所述的一種拼接式太陽能板支架，其特征在于：所述連接片(901)截面的一端呈鉤形結構，所述旋鈕(902)的一端設有呈六棱柱形狀的凸臺。

技術總結
本技術涉及太陽能板支架技術領域，具體的說是一種拼接式太陽能板支架，包括支撐板，支撐板的一側固定連接有兩個固定抱箍，支撐板的另一側固定連接有定位桿，定位桿與支撐桿之間卡合，支撐桿的底端與支撐板之間抵觸，支撐桿上轉動連接有轉板，轉板上固定連接有支撐架，支撐桿上滑動連接有拉塊，拉塊上固定連接有導向軸，支撐桿上滑動連接有卡塊，卡塊上設有導向槽，導向軸延伸至導向槽的內部且與卡塊之間滑動連接，拉塊的頂端轉動連接有轉塊；在安裝太陽能板支架時能夠先將固定抱箍進行安裝，然后再將太陽能板支架進行快速的拼接，從而能夠避免在安裝固定抱箍時需要長時間托舉太陽能板支架，從而有效的提高了操作的便捷性。

技術研發人員：吳行超
受保護的技術使用者：安徽康桐科技有限公司
技術研發日：20240826
技術公布日：2025/4/24
