本發明涉及電氣機柜，具體而言，涉及一種雙向電源機柜。

背景技術：

1、現有相同類型的機柜體積較大，或者電氣裝置安裝不全面。例如，不能直接在柜內安裝輸入輸出側交直流斷路器，而是需要將輸入輸出側交直流斷路器安裝在外部的電氣柜內，再通過銅排連接，這樣的設置將采用至少兩個機柜，并且需要大量的銅排進行電氣連接，成本高昂。

技術實現思路

1、為解決上述問題，本發明實施例的目的在于提供一種雙向電源機柜。

2、本發明實施例提供了一種雙向電源機柜，分別與機架安裝連接的前門組、后門組、側面門組、安裝支架組、直流輸出銅排電氣組、電源模塊及安裝支架、封板組、交流輸入銅排電氣組；所述安裝支架組用于安裝電氣元件；所述電源模塊及安裝支架用于承接所述電源模塊并與所述電源模塊對插連接；通過所述封板組將外漏空間封閉。

3、可選地，機架包括：頂板、后立柱、設備后側立柱、側加強梁、前立柱、設備后中立柱、頂板底板加強梁、底板、角支座、中間支座、調節腳、設備中前立柱、設備前側立柱、立柱前加強橫梁以及立柱后加強橫梁；所述頂板和所述前立柱、所述后立柱焊接為所述雙向電源機柜主體，所述側加強梁及所述頂板底板加強梁連接所述雙向電源機柜主體和所述設備后側立柱、所述設備后中立柱、所述設備中前立柱、所述設備前側立柱，成為兩列標準機柜；所述立柱前加強橫梁和所述立柱后加強橫梁對所述設備后中立柱、所述設備中前立柱完成輔助支撐形成下部兩列標準機柜安裝空間和上部電氣設備安裝空間。

4、可選地，前門組包括：右門板、門板上的通風孔、文件盒、空開操作桿及支架、防塵棉組件、左門板、電氣器件、固定屏蔽罩、線纜槽和空開導軌；所述右門板和所述左門板通過鉸鏈連接到所述機架上，所述右門板和所述左門板上安裝鎖，并通過鉚接緊固件安裝所述固定屏蔽罩、所述線纜槽及所述空開導軌。

5、可選地，防塵棉組件包括：頂部卡扣、防塵棉外框架、支撐鋼絲網、側部及底部卡扣以及旋轉卡扣；所述防塵棉外框架上粘接防塵棉，所述頂部卡扣、所述側部及底部卡扣焊接在所述右門板和所述左門板上。

6、可選地，電氣元件至少包括：斷路器、空開；所述安裝支架組包括：輔助電氣安裝支架、三角件安裝支架、u型安裝板、電氣安裝支架、電氣安裝板、電源模塊空開導軌、導軌支架、固定架、上層分流銅排安裝架和安裝角；所述輔助電氣安裝支架安裝在所述立柱后加強橫梁上；所述三角件安裝支架和所述u型安裝板組合安裝在左側的設備立柱上用于安裝輸出直流斷路器；所述電氣安裝支架安裝在前后及中間的設備立柱上，所述電氣安裝支架上安裝所述電氣安裝板，用于安裝下層分流銅排并對上下層電源設備供電電纜進行排布；所述電源模塊空開導軌安裝在所述導軌支架上，所述導軌支架通過緊固件固定在前部及中間的設備立柱上；輸入斷路器安裝在所述固定架上，所述固定架安裝在前部的設備立柱上，所述固定架上還固定輸入銅排固定絕緣子；所述上層分流銅排安裝架通過所述安裝角安裝在前后的設備立柱上，所述安裝角上安裝有保護導體銅排和地線銅排。

7、可選地，直流輸出銅排電氣組至少包括：二者之間相對短的正極匯流銅排和相對長的正極匯流銅排、二者之間相對短的負極匯流銅排和相對長的負極匯流銅排、直流銅排支架、保險、正極總銅排、正極連接銅排、負極連接銅排、直流斷路器、負極總銅排；所述二者之間相對短的正極匯流銅排和所述相對長的正極匯流銅排堆疊安裝，分別匯流上下部區域設備的正極；銅排通過安裝在所述直流銅排支架上的絕緣子固定，所述直流銅排支架安裝在電源設備對插端子支架上；負極銅排匯流到所述保險，經過所述負極總銅排匯流后，通過所述負極連接銅排接入所述直流斷路器；正極銅排經過所述正極總銅排匯流后，通過所述正極連接銅排接入所述直流斷路器。

8、可選地，電源模塊及安裝支架至少包括：電源設備對插端子支架、直流輸出對插端子、交流輸入對插端子、電源設備支架、限位角和導向銷孔；所述電源設備對插端子支架上安裝所述直流輸出對插端子和所述交流輸入對插端子；安裝在前后及中部的設備立柱上的所述電源設備支架用于支撐所述電源模塊，焊接在所述電源設備支架上的所述限位角對設備進行限位，用于電源設備插入所述雙向電源機柜時，導向銷對正對插端子支架上的所述導向銷孔。

9、可選地，封板組至少包括：后部封板、前部下封板、空開封板、冗余模塊封板、上部電氣封板和機柜側封板；所述后部封板安裝在后部的設備立柱上用于封閉機柜后上部的電氣安裝空間，所述后部封板上的開口用于漏出后部需操作的電氣設備；所述前部下封板用于封閉電源設備下部的空間；所述空開封板在設備空開接線完成后用于封閉空開周圍裸露的空間；所述冗余模塊封板安裝在未安裝電源模塊的位置；所述上部電氣封板安裝在機柜前上部的電氣安裝空間外，上面的開孔留出輸入斷路器和電源設備空開的操作區域；所述機柜側封板用于封閉機柜立柱和設備立柱間的空隙。

10、可選地，交流輸入銅排電氣組至少包括：多組輸入總銅排、交流斷路器、輸入銅排、絕緣子和轉接銅排。

11、本發明實施例上述提供的方案中，機柜樣式為雙列雙門，機柜按功能器件設計分布空間，有效劃分區域，提高機柜內部空間利用率。將電源設備布置安裝在下部，斷路器及輸入輸出口排布在上部空間，機架下部通過前后設備中柱隔為兩列標準柜空間，下部設備空間能安裝足夠的電源設備，且電源設備位置低，便于維護更換，上面的電氣安裝空間完全敞開，足夠安裝輸入輸出斷路器及銅排。機架結構通過加強橫梁支撐中部分割立柱，保證機柜強度。上部空間無阻隔，方便電氣設備布置，使用時利用電氣控制操作。機柜采用頂部進出線方式，上部為電氣安裝空間，電氣設備及銅排布置方式充分優化，前部區域安裝輸入銅排，通過母排和分流銅排的搭配可適應多種輸入路數的供電方式，銅排前方通過四個交流輸入斷路器或短接銅排分別給四組母排供電，每組母排各自給前方的設備空開供電，設備空開通過母排下及設備安裝導軌側面走線連接電源設備輸入對插端子。電氣、銅排及線纜排布充分利用了機柜空間，并減少了銅排及銅線使用量，降低了設備成本。電源設備是標準柜設備安裝方式，導軌承載，插入機柜后，電源設備端子與機柜后面的插接端子完成輸入輸出電氣連接，端子插接過程通過機殼后面的導向銷定位。設備前面的把手和機柜前的安裝孔通過4個m6螺釘可靠連接。設備支撐熱插拔方式，便于電源設備維護，將維護更換時間縮短到6分鐘。直流母排布置在輸出端子附近，長短雙層銅排的方式充分減重并減少空間占用。兩組母排在上部匯流后接入位于電氣安裝空間后邊的直流斷路器，其中一組接兩個熔斷器，斷路器上的接線孔可連接端子將變換后的電能輸出。使用線纜銅排量有效減少，降低了設備成本。

12、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

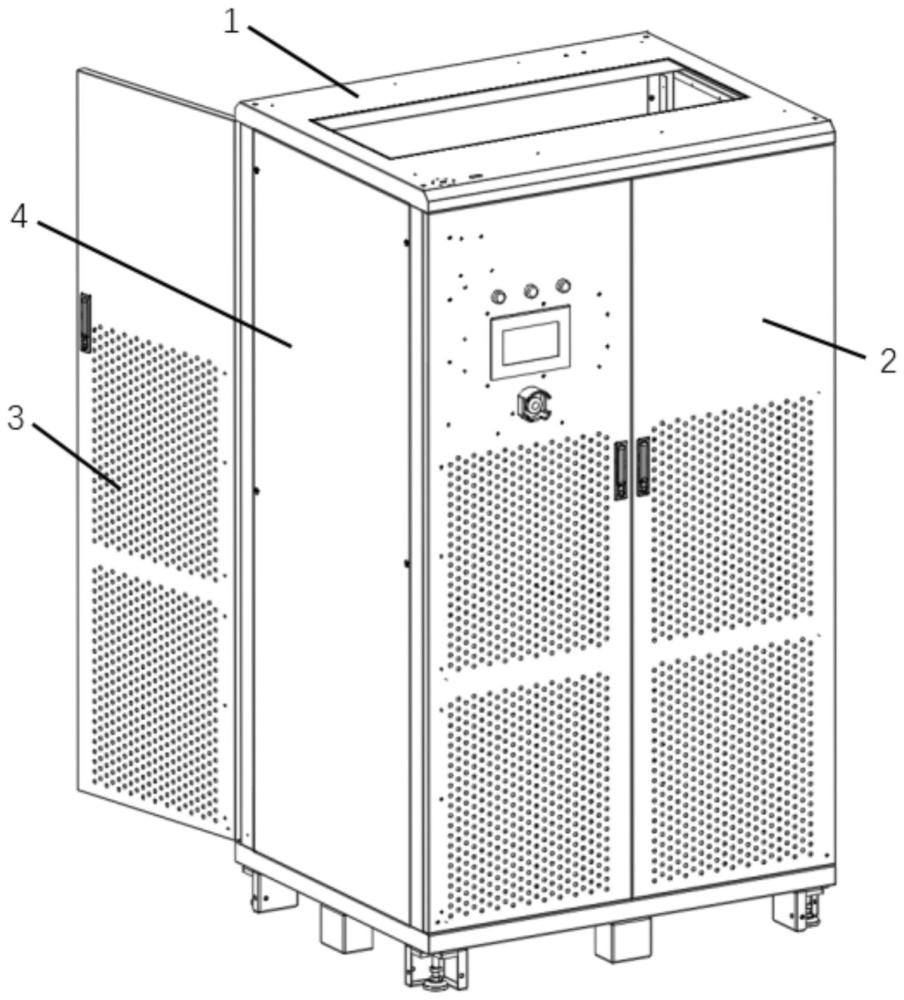

1.一種雙向電源機柜，其特征在于，包括：分別與機架（1）安裝連接的前門組（2）、后門組（3）、側面門組（4）、安裝支架組（5）、直流輸出銅排電氣組（6）、電源模塊及安裝支架（7）、封板組（8）、交流輸入銅排電氣組（9）；

2.根據權利要求1所述的雙向電源機柜，其特征在于，所述立柱前加強橫梁（114）和所述立柱后加強橫梁（115）對所述設備后中立柱（106）、所述設備中前立柱（112）完成輔助支撐形成下部兩列標準機柜安裝空間和上部電氣設備安裝空間。

3.根據權利要求1所述的雙向電源機柜，其特征在于，所述前門組（2）包括：右門板（21）、門板上的通風孔（211）、文件盒（22）、空開操作桿及支架（23）、防塵棉組件（24）、左門板（25）、電氣器件（26）、固定屏蔽罩（27）、線纜槽（28）和空開導軌（29）；

4.根據權利要求3所述的雙向電源機柜，其特征在于，所述防塵棉組件（24）至少包括：頂部卡扣（241）、防塵棉外框架（242）、支撐鋼絲網（243）、側部及底部卡扣（244）以及旋轉卡扣（245）；所述防塵棉外框架（242）上粘接防塵棉，所述頂部卡扣（241）、所述側部及底部卡扣（244）焊接在所述右門板（21）和所述左門板（25）上。

5.根據權利要求2所述的雙向電源機柜，其特征在于，所述電氣元件至少包括：斷路器、空開；所述安裝支架組（5）包括：輔助電氣安裝支架（51）、三角件安裝支架（521）、u型安裝板（522）、電氣安裝支架（531）、電氣安裝板（532）、電源模塊空開導軌（541）、導軌支架（542）、固定架（55）、上層分流銅排安裝架（56）和安裝角（57）；

6.根據權利要求1所述的雙向電源機柜，其特征在于，所述直流輸出銅排電氣組（6）還包括：直流銅排支架（63）、保險（64）、正極總銅排（65）、正極連接銅排（66）、負極連接銅排（67）、直流斷路器（68）、負極總銅排（69）；

7.根據權利要求1所述的雙向電源機柜，其特征在于，所述電源模塊及安裝支架（7）至少包括：電源設備對插端子支架（711）、直流輸出對插端子（712）、交流輸入對插端子（713）、電源設備支架（721）、限位角（722）和導向銷孔（7111）；

8.根據權利要求1所述的雙向電源機柜，其特征在于，所述封板組（8）至少包括：后部封板（81）、前部下封板（82）、空開封板（83）、冗余模塊封板（84）、上部電氣封板（85）和機柜側封板（86）；

9.根據權利要求1所述的雙向電源機柜，其特征在于，所述交流輸入銅排電氣組（9）至少包括：多組輸入總銅排（811）、交流斷路器（87）、輸入銅排（812）、絕緣子（813）和轉接銅排（831）。

技術總結
本發明提供了一種雙向電源機柜，包括：分別與機架安裝連接的前門組、后門組、側面門組、安裝支架組、直流輸出銅排電氣組、電源模塊及安裝支架、封板組、交流輸入銅排電氣組；安裝支架組用于安裝電氣元件；電源模塊及安裝支架用于承接電源模塊并與電源模塊對插連接；通過封板組將外漏空間封閉。通過本發明實施例提供的雙向電源機柜，能夠在內部安裝輸入輸出側交直流斷路器，輸入輸出側均有斷路功能，模塊及電氣設備的排布令此雙向電源機柜結構緊湊，成本控制得當，同時令電源模塊具有高效維護的特點。

技術研發人員：閻佩佳,吳鵬,劉中偉,曹辰
受保護的技術使用者：西安圖為電氣技術有限公司
技術研發日：
技術公布日：2025/4/24
