本發明屬于電力光纜，具體涉及一種電力光纜施工裝置或方法。

背景技術：

1、隨著社會發展的進行，致使數據傳輸速度的要求不斷增加，普通的電纜已經無法滿足現在的實際使用需求，這加速了電力光纜的加速普及，目前絕大多數的電力光纜多是采用直埋法進行鋪設，埋藏在地下的電力光纜相較于架設在空中的電力光纜，在土壤的阻隔下抗擊外部信號以及電磁干擾的效果大大增加，在保證傳輸信號穩定的同時，也節省了地面空間且不會影響到地面的美觀。

2、但正因為電力光纜深埋在土壤中，在檢修時需將頂部礫石、沙土、黏土等封土挖出，若直接使用挖掘機進行挖掘，極易出現挖斷電力光纜的情況，進而對電纜光纜造成更大的破壞，因此目前在進行維修時多是采用機械設備輔以人工挖掘的方式進行，先通過挖掘機挖掘電力光纜上的大部分封土，隨后維修人員進入溝槽內，利用鍬、鋤頭、鎬子等工具手動清理剩下的少部分封土，此種方式隨可以避免了電力光纜被挖斷的情況產生，但也增加了人力物力并使得維修耗時大大增加，且上述的方式需要使用挖掘機等大型機械設備才能有效的縮短施工時長，在城市內部如公園山坡或者野外樹木較多空間較為狹小的情況下，挖掘機無法靠近，此時只能通過人力手動挖掘并不方便實際使用。

技術實現思路

1、本發明的目的在于提供一種電力光纜施工裝置或方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種電力光纜施工裝置或方法包括底板，所述底板靠近其兩側的底部分別安裝有活動輪和固定輪，且所述底板的表面一側開設有施工槽，所述施工槽位于所述固定輪之間，所述底板的頂面中部固定安裝有驅動設備，所述驅動設備位于所述施工槽的旁側，且所述驅動設備的輸出端固定安裝有l形驅動板，所述驅動板遠離所述驅動設備的一端固定安裝有液壓缸，所述液壓缸的輸出端固定安裝有u形固定板，所述固定板的開口背離所述驅動設備，且所述固定板位于所述施工槽的內部，所述固定板的內壁上固定安裝有高壓氣泵，且所述固定板的底部固定安裝有第一橡膠板和第一插板，所述第一橡膠板固定安裝在所述固定板的底部中央，所述第一插板靠近所述驅動設備，且所述第一插板與所述第一橡膠板保持垂直，所述固定板和所述第一插板的內部開設有第一氣孔，所述第一氣孔位于所述第一橡膠板的一側，且所述第一氣孔的輸出端延伸至所述第一插板的側壁上，所述第一氣孔的輸入端與所述高壓氣泵連通。

3、優選的，所述施工槽的內部還設置有活動板和連接板，所述固定板位于所述活動板與所述驅動設備之間，所述連接板位于所述活動板和所述固定板與所述施工槽的內壁之間，所述活動板和所述固定板靠近所述連接板的一側等間距對稱安裝有多個連接桿，所述連接桿貫穿設置在所述連接板上。

4、優選的，所述活動板的底部安裝有第二插板和第二橡膠板，所述第二橡膠板固定安裝在所述活動板的底部中央，且所述第二橡膠板與所述第一橡膠板平行，所述第二插板遠離所述固定板，且所述第二插板與所述第二橡膠板保持垂直，所述活動板和所述第二插板的內部開設有第二氣孔，所述第二氣孔的輸出端延伸至所述第二插板的側壁上，所述第二氣孔與所述第一氣孔之間通過軟管連通，所述第一插板和所述第二插板靠近其兩端的側壁均傾斜設置，且所述第一插板和所述第二插板的長度大于所述固定板和所述活動板的寬度。

5、優選的，所述固定板和所述活動板的頂面均固定安裝有回形框，所述回形框位于所述固定板和所述活動板遠離所述高壓氣泵的一側，所述固定板和所述活動板上均開設有進料口，所述進料口位于所述回形框的內部，且所述進料口位于所述第一橡膠板和所述第二橡膠棒與所述高壓氣泵之間，所述回形框的內壁轉動設置有轉動板，所述轉動板覆蓋設置在所述進料口上，所述第一橡膠板和所述第二橡膠板均傾斜設置在所述固定板和所述活動板的底部。

6、優選的，所述回形框遠離所述高壓氣泵的一側開設有插槽，所述插槽為u形槽，且所述插槽的內部滑動設置有擋板，所述擋板用以控制所述插槽的啟閉。

7、優選的，所述連接板的下方中央設置有柔性導料板，且所述連接板、所述固定板和所述活動板的底部均等間距安裝有t形凸塊，所述柔性導料板以及所述第一橡膠板和所述第二橡膠板的頂部均等間距開設有凹孔，所述凸塊嵌合設置在所述凹孔內，所述柔性導料板為三角形。

8、優選的，所述底板靠近所述活動輪一側的底部等間距開設有多個活動槽，所述活動槽之間通過所述轉動孔連通，所述轉動孔的內部轉動設置有轉動軸，所述轉動軸與多個活動輪固定連接，所述活動輪通過所述轉動軸轉動設置在所述活動槽內，所述轉動軸的兩端固定安裝有定位盤，所述定位盤位于所述底板兩側，且所述定位盤上等間距開設有插孔，所述插孔內管穿設置有固定條，所述固定條的底部與所述底板表面相接觸。

9、優選的，所述底板靠近其兩側的表面對稱安裝有圍欄，所述圍欄位于所述固定輪和所述活動輪之間，所述底板靠近其兩側的表面中部對稱開設有通孔，所述通孔位于所述圍欄的下方，且所述通孔的內部插接設置有t形定位插銷，所述定位插銷外壁下部固定安裝有橡膠環，所述橡膠環的底部與所述底板的表面相互接觸。

10、與現有技術相比，本發明的有益效果是：

11、（1）本發明設置了第一橡膠板、驅動設備和高壓氣泵等，使用時啟動驅動設備，使其通過驅動板和液壓缸帶動固定板開始搖擺，并在液壓缸的作用下，逐步接近地面，利用第一插板兩端的傾斜面，快速插入土壤內部，此時高壓氣泵將外部空氣轉化為高壓氣體，通過第一氣孔的輸出口注入土壤內部，利用快速注入的高壓氣體增加土壤之間的間隙，使得表面的土壤轉變為松散結構，隨后通過第一橡膠板將破碎的土壤推至溝槽兩側，隨后只需反復操作即可完成挖掘，且由于第一橡膠板為橡膠材質，即使第一橡膠板端部碰觸了電力光纜，也只會對其施加下壓力，并不會造成電力光纜斷裂或表皮破損的問題。

12、（2）本發明設置了連接板、固定板和活動板等，若電力光纜直徑較大，可向兩側拔出連接板，解除固定板和活動板的固定連接后，向外拉動活動板，使活動板遠離固定板并到達預定地點后，將連接板通過連接桿重新固定安裝在活動板和固定板上，由于第一氣孔和第二氣孔之間通過軟管連接，因此不會影響到高壓氣體的供應，增加挖掘范圍，進而確保挖掘的正常進行。

技術特征：

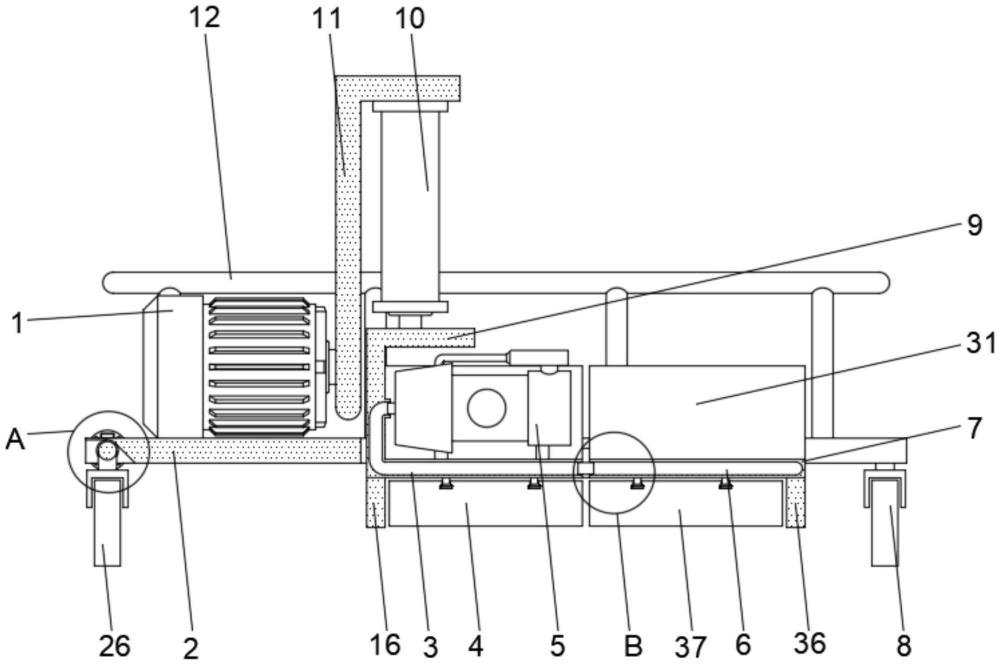

1.一種電力光纜施工裝置或方法，其特征在于:包括底板(2)，所述底板(2)靠近其兩側的底部分別安裝有活動輪(26)和固定輪(8)，且所述底板(2)的表面一側開設有施工槽(15)，所述施工槽(15)位于所述固定輪(8)之間，所述底板(2)的頂面中部固定安裝有驅動設備(1)，所述驅動設備(1)位于所述施工槽(15)的旁側，且所述驅動設備(1)的輸出端固定安裝有l形驅動板(11)，所述驅動板(11)遠離所述驅動設備(1)的一端固定安裝有液壓缸(10)，所述液壓缸(10)的輸出端固定安裝有u形固定板(9)，所述固定板(9)的開口背離所述驅動設備(1)，且所述固定板(9)位于所述施工槽(15)的內部，所述固定板(9)的內壁上固定安裝有高壓氣泵(5)，且所述固定板(9)的底部固定安裝有第一橡膠板(4)和第一插板(16)，所述第一橡膠板(4)固定安裝在所述固定板(9)的底部中央，所述第一插板(16)靠近所述驅動設備(1)，且所述第一插板(16)與所述第一橡膠板(4)保持垂直，所述固定板(9)和所述第一插板(16)的內部開設有第一氣孔(3)，所述第一氣孔(3)位于所述第一橡膠板(4)的一側，且所述第一氣孔(3)的輸出端延伸至所述第一插板(16)的側壁上，所述第一氣孔(3)的輸入端與所述高壓氣泵(5)連通。

2.根據權利要求1所述的一種電力光纜施工裝置或方法，其特征在于:所述施工槽(15)的內部還設置有活動板(7)和連接板(19)，所述固定板(9)位于所述活動板(7)與所述驅動設備(1)之間，所述連接板(19)位于所述活動板(7)和所述固定板(9)與所述施工槽(15)的內壁之間，所述活動板(7)和所述固定板(9)靠近所述連接板(19)的一側等間距對稱安裝有多個連接桿(17)，所述連接桿(17)貫穿設置在所述連接板(19)上。

3.根據權利要求2所述的一種電力光纜施工裝置或方法，其特征在于:所述活動板(7)的底部安裝有第二插板(36)和第二橡膠板(37)，所述第二橡膠板(37)固定安裝在所述活動板(7)的底部中央，且所述第二橡膠板(37)與所述第一橡膠板(4)平行，所述第二插板(36)遠離所述固定板(9)，且所述第二插板(36)與所述第二橡膠板(37)保持垂直，所述活動板(7)和所述第二插板(36)的內部開設有第二氣孔(6)，所述第二氣孔(6)的輸出端延伸至所述第二插板(36)的側壁上，所述第二氣孔(6)與所述第一氣孔(3)之間通過軟管(20)連通，所述第一插板(16)和所述第二插板(36)靠近其兩端的側壁均傾斜設置，且所述第一插板(16)和所述第二插板(36)的長度大于所述固定板(9)和所述活動板(7)的寬度。

4.根據權利要求3所述的一種電力光纜施工裝置或方法，其特征在于:所述固定板(9)和所述活動板(7)的頂面均固定安裝有回形框(31)，所述回形框(31)位于所述固定板(9)和所述活動板(7)遠離所述高壓氣泵(5)的一側，所述固定板(9)和所述活動板(7)上均開設有進料口(30)，所述進料口(30)位于所述回形框(31)的內部，且所述進料口(30)位于所述第一橡膠板(4)和所述第二橡膠板(37)與所述高壓氣泵(5)之間，所述回形框(31)的內壁轉動設置有轉動板(33)，所述轉動板(33)覆蓋設置在所述進料口(30)上，所述第一橡膠板(4)和所述第二橡膠板(37)均傾斜設置在所述固定板(9)和所述活動板(7)的底部。

5.根據權利要求4所述的一種電力光纜施工裝置或方法，其特征在于:所述回形框(31)遠離所述高壓氣泵(5)的一側開設有插槽(35)，所述插槽(35)為u形槽，且所述插槽(35)的內部滑動設置有擋板(32)，所述擋板(32)用以控制所述插槽(35)的啟閉。

6.根據權利要求5所述的一種電力光纜施工裝置或方法，其特征在于:所述連接板(19)的下方中央設置有柔性導料板(34)，且所述連接板(19)、所述固定板(9)和所述活動板(7)的底部均等間距安裝有t形凸塊(18)，所述柔性導料板(34)以及所述第一橡膠板(4)和所述第二橡膠板(37)的頂部均等間距開設有凹孔(21)，所述凸塊(18)嵌合設置在所述凹孔(21)內，所述柔性導料板(34)為三角形。

7.根據權利要求5所述的一種電力光纜施工裝置或方法，其特征在于:所述底板(2)靠近所述活動輪(26)一側的底部等間距開設有多個活動槽(28)，所述活動槽(28)之間通過所述轉動孔(25)連通，所述轉動孔(25)的內部轉動設置有轉動軸(27)，所述轉動軸(27)與多個活動輪(26)固定連接，所述活動輪(26)均通過所述轉動軸(27)轉動設置在所述活動槽(28)內，所述轉動軸(27)的兩端固定安裝有定位盤(13)，所述定位盤(13)位于所述底板(2)兩側，且所述定位盤(13)上等間距開設有插孔(29)，所述插孔(29)內管穿設置有固定條(14)，所述固定條(14)的底部與所述底板(2)表面相接觸。

8.根據權利要求1所述的一種電力光纜施工裝置或方法，其特征在于:所述底板(2)靠近其兩側的表面對稱安裝有圍欄(12)，所述圍欄(12)位于所述固定輪(8)和所述活動輪(26)之間，所述底板(2)靠近其兩側的表面中部對稱開設有通孔(23)，所述通孔(23)位于所述圍欄(12)的下方，且所述通孔(23)的內部插接設置有t形定位插銷(22)，所述定位插銷(22)外壁下部固定安裝有橡膠環(24)，所述橡膠環(24)的底部與所述底板(2)的表面相互接觸。

技術總結
本發明屬于電力光纜技術領域，且公開了一種電力光纜施工裝置或方法，包括底板，所述底板靠近其兩側的底部分別安裝有活動輪和固定輪，且所述底板的表面一側開設有施工槽，所述施工槽位于所述固定輪之間，所述底板的頂面中部固定安裝有驅動設備，所述驅動設備位于所述施工槽的旁側，本發明設置了第一橡膠板、驅動設備和高壓氣泵等，使用時通過驅動設備帶動固定板開始搖擺，并在液壓缸的作用下，逐步接近地面，使第一插板快速插入土壤內部，此時高壓氣泵將高壓氣體通過第一氣孔的輸出口注入土壤內部，利用注入的高壓氣體增加土壤之間的間隙使土壤較為松散，此時第一橡膠板即可將土壤推至溝槽兩側，降低對電力光纜造成損傷的問題。

技術研發人員：陳相業,陳相豪,關志雄,呼克柄
受保護的技術使用者：陳相業
技術研發日：
技術公布日：2025/4/28
