本技術涉及電力絕緣噴涂應用，特別是涉及一種35kv冷縮式電纜中間接頭。

背景技術：

1、在中高電壓遠距離的輸電過程中,電流的輸送是通過電纜來完成的,而電纜往往是有長度限制的,為了使電流的輸送達到一個很遠的距離,所以必須把多個電纜連接起來,直接的連接是行不通的,中間必須有一個連接屏蔽體,將電纜屏蔽起來，這個聯接體就是中間接頭，是電力線路中不可缺少的重要組件。

2、而現有35kv冷縮式電纜中間接頭廣泛使用，但局限于低海撥、低污染地區并且仍使用10kv傳統的方式在電纜線芯連接管處包繞半導帶使其與中間接頭內置應力管搭接來解決此處的懸浮放電問題,而35kv電纜絕緣層更厚,因此電纜線芯連接管比電纜絕緣層外徑小很多,況且中間接頭內徑是一致的，所以就產生電纜線芯連接管更不能與中間接頭內置應力管搭接,如果在安裝時使用包繞半導帶必須包繞很厚一層,而又在安裝中間接頭時抽拉支撐條很容易將半導帶拉動至電纜絕緣層上造成安全隱患或燒毀事故，因此，本實用新型提出了一種35kv冷縮式電纜中間接頭。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種35kv冷縮式電纜中間接頭，通過對電纜的連接處設置有套接式的連接結構，使其能夠提高對電纜中間接頭的連接工作效率，并且在長時間的使用中能夠提高整個產品的安全性能和降低故障率。

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種35kv冷縮式電纜中間接頭，包括外半導電屏蔽層套，所述外半導電屏蔽層套的內壁靠近端面位置卡合連接有應力錐，所述外半導電屏蔽層套的中部位置固定連接有半導電應力控制管，所述外半導電屏蔽層套通過內壁兩端設置的應力錐套接有電纜本體。

3、本實用新型進一步設置為：所述外半導電屏蔽層套的內壁固定連接有絕緣層，所述外半導電屏蔽層套的外壁中部位置圓周方向固定連接有提示凸環，所述外半導電屏蔽層套的外壁靠近端面位置對稱固定連接有凸起環。

4、通過上述技術方案，便于將注入液體后成型的絕緣層對內部進行絕緣防護，并且提高對內部的防護效果，同時使用提示凸環能夠對安裝時的外半導電屏蔽層套與內部零件進行連接時的提示使用，并且使用端面的凸起環能夠提高外半導電屏蔽層套端面與電纜之間的密封效果。

5、本實用新型進一步設置為：所述應力錐的內壁靠近中部位置設置有限位固定部，且為45度斜坡設置，同時與所述電纜本體延伸至應力錐內部設置的電纜半導電層呈緊密貼合設置。

6、通過上述技術方案，便于應力錐的限位固定部能夠與電纜半導電層的連接處進行345度的銜接固定，從而對電纜進行插入式固定，提高在連接時的便捷性。

7、本實用新型進一步設置為：所述應力錐遠離所述外半導電屏蔽層套端口的端面設置有開口，且開口呈向外擴張性的喇叭囗設置。

8、通過上述技術方案，便于在對電纜端頭進行連接固定時，其能夠通過應力錐向外半導電屏蔽層套的內部進行插入，防止在插入的時候出現折彎情況。

9、本實用新型進一步設置為：所述半導電應力控制管的內壁中部位置固定連接有定位凸環，所述半導電應力控制管的端面設置有弧形端口。

10、通過上述技術方案，便于使用定位凸環對裝入后的連接管進行夾緊固定，從而使得連接管對連接后的電纜端頭進行固定，防止在使用中脫落，有效接觸防止產生懸浮放電。

11、本實用新型進一步設置為：兩端相對所述的電纜本體通過內部設置的電纜絕緣套延伸至所述外半導電屏蔽層套的內部中心位置，兩個所述電纜絕緣套的端面均延伸出有線芯，兩個所述線芯的外壁均包裹設置有連接管。

12、通過上述技術方案，便于在對電纜進行連接時，實用連接管能夠將內部的線芯進行穩定的包裹固定，使得線芯連接固定，并且在外半導電屏蔽層套內部的半導電應力控制管包裹作用下，使得電纜本體連接處能夠穩定的固定，提高在使用中的防護性和牢固性。

13、本實用新型進一步設置為：所述半導電應力控制管的內壁與所述連接管的外壁呈緊密貼合設置，且半導電應力控制管兩端內壁分別覆蓋至兩個電纜絕緣套的端面位置。

14、通過上述技術方案，便于在將電纜本體內部的線芯進行連接時的防護穩定，防止在外半導電屏蔽層套的脫落分離。

15、本實用新型的有益效果如下：

16、本實用新型提出的一種35kv冷縮式電纜中間接頭通過對電纜的連接處設置有套接式的連接結構，使其能夠提高對電纜中間接頭的連接工作效率，并且在長時間的使用中能夠提高整個產品的安全性能和降低故障率。

技術特征：

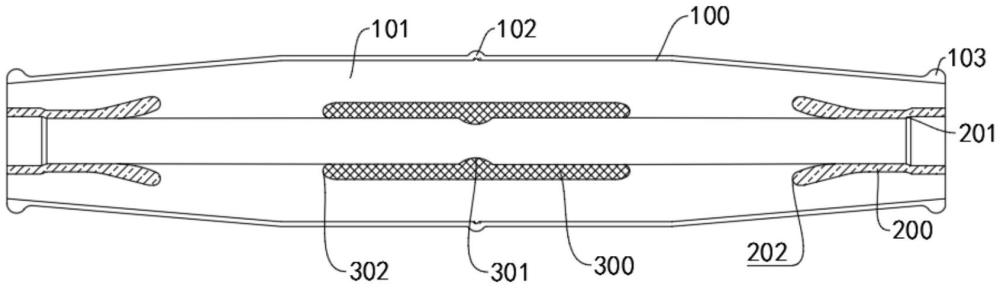

1.一種35kv冷縮式電纜中間接頭，包括外半導電屏蔽層套（100），其特征在于：所述外半導電屏蔽層套（100）的內壁靠近端面位置卡合連接有應力錐（200），所述外半導電屏蔽層套（100）的中部位置固定連接有半導電應力控制管（300），所述外半導電屏蔽層套（100）通過內壁兩端設置的應力錐（200）套接有電纜本體（400）。

2.根據權利要求1所述的一種35kv冷縮式電纜中間接頭，其特征在于：所述外半導電屏蔽層套（100）的內壁固定連接有絕緣層（101），所述外半導電屏蔽層套（100）的外壁中部位置圓周方向固定連接有提示凸環（102），所述外半導電屏蔽層套（100）的外壁靠近端面位置對稱固定連接有凸起環（103）。

3.根據權利要求1所述的一種35kv冷縮式電纜中間接頭，其特征在于：所述應力錐（200）的內壁靠近中部位置設置有限位固定部（201），且為45度斜坡設置，同時與所述電纜本體（400）延伸至應力錐（200）內部設置的電纜半導電層（401）呈緊密貼合設置。

4.根據權利要求1所述的一種35kv冷縮式電纜中間接頭，其特征在于：所述應力錐（200）遠離所述外半導電屏蔽層套（100）端口的端面設置有開口（202），且開口（202）呈向外擴張性的喇叭囗設置。

5.根據權利要求1所述的一種35kv冷縮式電纜中間接頭，其特征在于：所述半導電應力控制管（300）的內壁中部位置固定連接有定位凸環（301），所述半導電應力控制管的端面設置有弧形端口（302）。

6.根據權利要求1所述的一種35kv冷縮式電纜中間接頭，其特征在于：兩端相對所述的電纜本體（400）通過內部設置的電纜絕緣套（402）延伸至所述外半導電屏蔽層套（100）的內部中心位置，兩個所述電纜絕緣套（402）的端面均延伸出有線芯（403），兩個所述線芯（403）的外壁均包裹設置有連接管（404）。

7.根據權利要求6所述的一種35kv冷縮式電纜中間接頭，其特征在于：所述半導電應力控制管（300）的內壁與所述連接管（404）的外壁呈緊密貼合設置，且半導電應力控制管（300）兩端內壁分別覆蓋至兩個電纜絕緣套（402）的端面位置。

技術總結
本技術公開了一種35kv冷縮式電纜中間接頭，包括外半導電屏蔽層套，所述外半導電屏蔽層套的內壁靠近端面位置卡合連接有應力錐，所述外半導電屏蔽層套的中部位置固定連接有半導電應力控制管，所述外半導電屏蔽層套通過內壁兩端設置的應力錐套接有電纜本體，所述外半導電屏蔽層套的內壁固定連接有絕緣層，所述外半導電屏蔽層套的外壁中部位置圓周方向固定連接有提示凸環，所述外半導電屏蔽層套的外壁靠近端面位置對稱固定連接有凸起環。本技術通過對電纜的連接處設置有套接式的連接結構，使其能夠提高對電纜中間接頭的連接工作效率，并且在長時間的使用中能夠提高整個產品的安全性能和降低故障率。

技術研發人員：周學軍,張濤,徐志林,殷軍明
受保護的技術使用者：鎮江丹高電力科技有限公司
技術研發日：20240719
