本申請涉及太陽能發電領域，具體地涉及一種光伏組件及光伏構件。

背景技術：

1、隨著世界常規能源供應日益短缺和環境污染問題日益突出，人類已意識到能源和環境的危機，開始尋求再生清潔能源來代替常規能源。太陽能光伏發電因其清潔、安全、便利、高效等持點，成為世界各國普遍關注和重點發展的新興產業。目前，用于太陽能光伏發電的光伏組件包括層壓件和邊框，層壓件的邊緣伸入邊框內，以保護層壓件，并提高層壓件邊緣位置的強度。層壓件用于吸收太陽光，邊框會對層壓件的邊緣造成遮擋，導致層壓件的受光面積減小，進而會導致光伏組件的發電效率降低。

技術實現思路

1、有鑒于此，本申請提供了一種光伏組件及光伏構件，用于解決邊框遮擋層壓件邊緣導致光伏組件的發電效率較低的問題。

2、第一方面，本申請實施例提供了一種光伏組件，所述光伏組件包括：

3、層壓件；

4、背框，所述背框設置于所述層壓件的背光面；

5、其中，所述背框包括第一邊、第二邊和第三邊，沿所述光伏組件的厚度方向，所述第一邊和所述第三邊間隔設置，所述第二邊的一端與所述第一邊連接，另一端與所述第三邊連接，沿所述背框的寬度方向，所述第一邊的寬度大于所述第三邊的寬度，所述層壓件與所述第一邊連接。

6、在一種可能的實施例中，所述第一邊的寬度為10mm至20mm。

7、在一種可能的實施例中，所述第一邊、所述第二邊和所述第三邊圍合成腔體；所述第一邊包括第一凸起部，所述第三邊包括第二凸起部，所述第一凸起部和所述第二凸起部均向所述腔體內延伸。

8、在一種可能的實施例中，所述第一凸起部和所述第二凸起部均向靠近所述第二邊的方向傾斜。

9、在一種可能的實施例中，所述第二邊向靠近所述腔體的方向彎曲，形成第一凹陷部。

10、在一種可能的實施例中，所述第一邊面向所述層壓件的一側設置有第二凹陷部。

11、在一種可能的實施例中，所述第一邊遠離所述第二邊的一端設置有彎折部，所述彎折部部向遠離所述層壓件的一側彎折。

12、第二方面，本申請實施例還提供了一種光伏構件，所述光伏構件包括夾具、勾板、銷塊和光伏組件，所述勾板和所述銷塊均安裝于所述夾具，所述光伏組件為上述任一項所述的光伏組件，所述背框安裝于所述勾板與所述銷塊之間，所述勾板與所述第三邊抵接，所述銷塊與所述第二邊抵接。

13、在一種可能的實施例中，所述勾板上設置有第一彈性件，所述第一彈性件位于所述勾板與所述第三邊之間。

14、在一種可能的實施例中，所述銷塊和所述第二邊之間設置有第二彈性件。

15、本申請涉及一種光伏組件及光伏構件，光伏組件包括層壓件和背框，背框設置于層壓件的背光面，能夠減少背框遮擋層壓件受光面的可能，提高層壓件的受光面積，進而提高光伏組件的發電效率。背框包括第一邊、第二邊和第三邊，沿光伏組件的厚度方向，第一邊和第三邊間隔設置，第二邊的一端與第一邊連接，另一端與第三邊連接，形成c字形的背框。背框中的第一邊與層壓件的背光面連接。沿背框的寬度方向，第一邊的寬度大于第三邊的寬度，以提高背框與層壓件連接面的面積，降低背框脫落的可能，有利于提高光伏組件的可靠性。

技術特征：

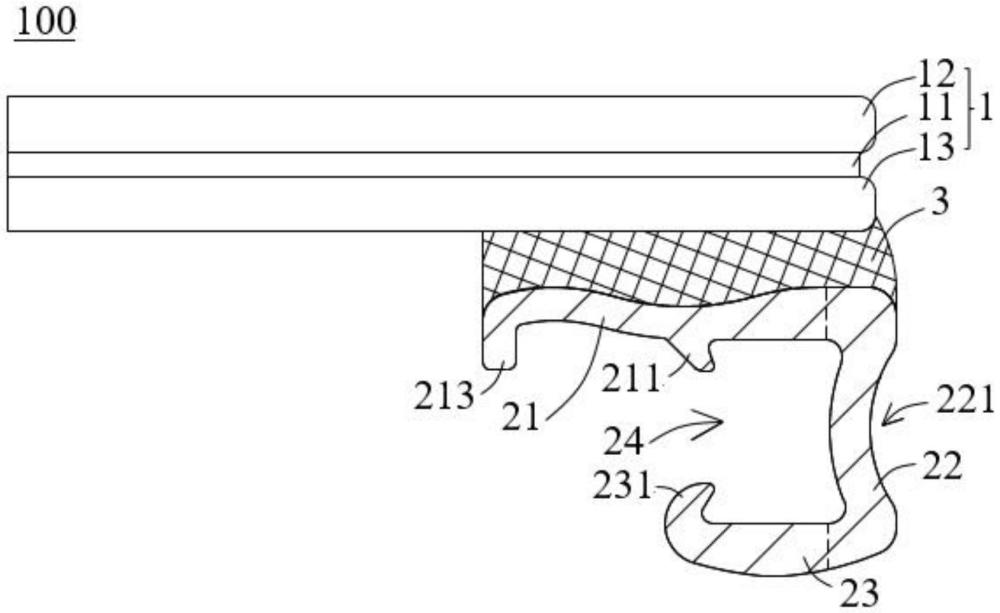

1.一種光伏組件，其特征在于，所述光伏組件(100)包括：

2.根據權利要求1所述的光伏組件，其特征在于，所述第一邊(21)的寬度為10mm至20mm。

3.根據權利要求1所述的光伏組件，其特征在于，所述第一邊(21)、所述第二邊(22)和所述第三邊(23)圍合成腔體(24)；所述第一邊(21)包括第一凸起部(211)，所述第三邊(23)包括第二凸起部(231)，所述第一凸起部(211)和所述第二凸起部(231)均向所述腔體(24)內延伸。

4.根據權利要求3所述的光伏組件，其特征在于，所述第一凸起部(211)和所述第二凸起部(231)均向靠近所述第二邊(22)的方向傾斜。

5.根據權利要求3所述的光伏組件，其特征在于，所述第二邊(22)向靠近所述腔體(24)的方向彎曲，形成第一凹陷部(221)。

6.根據權利要求1所述的光伏組件，其特征在于，所述第一邊(21)面向所述層壓件(1)的一側設置有第二凹陷部(212)。

7.根據權利要求1所述的光伏組件，其特征在于，所述第一邊(21)遠離所述第二邊(22)的一端設置有彎折部(213)，所述彎折部(213)部向遠離所述層壓件(1)的一側彎折。

8.一種光伏構件，其特征在于，所述光伏構件(200)包括夾具(4)、勾板(5)、銷塊(6)和光伏組件(100)，所述勾板(5)和所述銷塊(6)均安裝于所述夾具(4)，所述光伏組件(100)為權利要求1至7中任一項所述的光伏組件(100)，所述背框(2)安裝于所述勾板(5)與所述銷塊(6)之間，所述勾板(5)與所述第三邊(23)抵接，所述銷塊(6)與所述第二邊(22)抵接。

9.根據權利要求8所述的光伏構件，其特征在于，所述勾板(5)上設置有第一彈性件(7)，所述第一彈性件(7)位于所述勾板(5)與所述第三邊(23)之間。

10.根據權利要求8所述的光伏構件，其特征在于，所述銷塊(6)和所述第二邊(22)之間設置有第二彈性件(8)。

技術總結
本申請涉及一種光伏組件及光伏構件，光伏組件包括層壓件和背框，背框設置于層壓件的背光面，能夠減少背框遮擋層壓件受光面的可能，提高層壓件的受光面積，進而提高光伏組件的發電效率。背框包括第一邊、第二邊和第三邊，沿光伏組件的厚度方向，第一邊和第三邊間隔設置，第二邊的一端與第一邊連接，另一端與第三邊連接，形成C字形的背框。背框中的第一邊與層壓件的背光面連接。沿背框的寬度方向，第一邊的寬度大于第三邊的寬度，以提高背框與層壓件連接面的面積，降低背框脫落的可能，有利于提高光伏組件的可靠性。

技術研發人員：楊森,呂鵬宇,張昕濤,肖鵬軍,黃佳權
受保護的技術使用者：晶科能源股份有限公司
技術研發日：
技術公布日：2025/4/24
