本發明涉及架空線，具體為一種緊線的高空架空線。

背景技術：

1、架空電纜裝有絕緣層和保護外皮的架空導線，采用類似于交聯電纜生產工藝制造的一種專用電纜，是介于架空導線和地下電纜之間的新的輸電方式，架空電纜都是單芯的，具有供電可靠性高、供電安全性好、架設和維修方便和經濟性合理等主要特點。

2、但是現在架空電纜在運行時，因其內外直接進行換熱處理，未設置隔離調整部件，在低溫環境運行時內部持續低溫，在高溫環境運行時內部持續高溫，導致電纜內部受溫度影響較大，容易出現絕緣性能下降和密封效果降低的情況，同時內部容易因熱脹冷縮出現線芯與絕緣層分離的情況發生，極大的影響了電纜的運行的穩定。

技術實現思路

1、本發明提供一種緊線的高空架空線，可以有效解決上述背景技術中提出現在架空電纜在運行時，因其內外直接進行換熱處理，未設置隔離調整部件，在低溫環境運行時內部持續低溫，在高溫環境運行時內部持續高溫，導致電纜內部受溫度影響較大，容易出現絕緣性能下降和密封效果降低的情況，同時內部容易因熱脹冷縮出現線芯與絕緣層分離的情況發生，極大的影響了電纜的運行的穩定的問題。

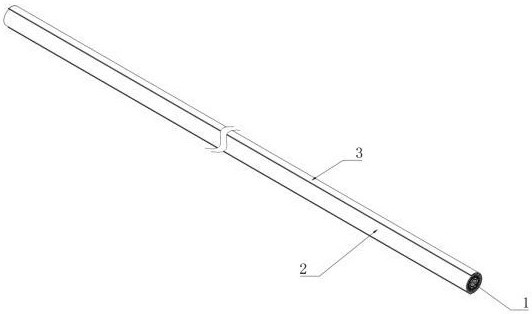

2、為實現上述目的，本發明提供如下技術方案：一種緊線的高空架空線，包括固定線芯，所述固定線芯設置有自壓合組件；

3、所述自壓合組件包括絕緣隔離套；

4、所述固定線芯外側套接有絕緣隔離套，所述絕緣隔離套外側端等距固定有若干個匚型壓合氣囊，所述匚型壓合氣囊內側等距貫穿連接有若干個彈性加強筋；

5、所述匚型壓合氣囊內側頂端等距固定有若干個壓合彈簧，多個所述壓合彈簧底端固定有硬質壓合片，所述硬質壓合片側端底部粘接有緩沖壓合片，所述絕緣隔離套外側等距粘接有若干個彈性壓合條；

6、多個所述匚型壓合氣囊外側端固定連接有柔性整合套，所述柔性整合套一端等距開設有若干個伸縮定位孔，所述柔性整合套一端靠近伸縮定位孔位置處等距開設有若干個組合限制孔，所述組合限制孔內側固定連接有隔離支撐片；

7、所述柔性整合套外側端固定有吸熱伸縮氣囊，所述吸熱伸縮氣囊外側端等距固定有若干個導熱限制條。

8、根據上述技術方案，所述硬質壓合片和緩沖壓合片側端與彈性壓合條側端滑動套合；

9、所述硬質壓合片和緩沖壓合片放置于匚型壓合氣囊內側。

10、根據上述技術方案，所述吸熱伸縮氣囊外側端對應導熱限制條位置處等距粘接有若干個導熱異形板，所述導熱異形板外側粘接有隔熱限制墊；

11、多個所述隔熱限制墊外側端滑動套接有窄邊雙導套，其中兩個所述隔熱限制墊一端均固定有引導支撐片；

12、所述窄邊雙導套外側端固定連接有內壓限制套，所述內壓限制套內側等距開設有若干個壓合氣腔，所述內壓限制套外側端等距鋪設有若干個屏蔽條；

13、多個所述屏蔽條外側端固定有外絕緣套，所述匚型壓合氣囊側端對應彈性加強筋位置處等距開設有若干個插入連接孔。

14、根據上述技術方案，兩個相鄰所述匚型壓合氣囊側端粘接組合，所述硬質壓合片、緩沖壓合片、彈性壓合條、隔離支撐片、導熱限制條、隔熱限制墊和屏蔽條的縱截面均為弧形。

15、根據上述技術方案，所述導熱異形板的縱截面為z型，兩個相鄰所述導熱異形板相互滑動連接。

16、根據上述技術方案，所述導熱異形板內側一端與導熱限制條外側一端滑動套合，所述窄邊雙導套內側與引導支撐片外側滑動連接。

17、根據上述技術方案，所述窄邊雙導套的縱截面為半圓形，所述插入連接孔的直徑與彈性加強筋的直徑相等。

18、根據上述技術方案，所述外絕緣套外側設置有防護組件；

19、所述防護組件包括凸起承重塊；

20、所述外絕緣套外側等距粘接有若干個凸起承重塊，所述凸起承重塊一端開設有內凹插入槽，所述內凹插入槽內側等距粘接有若干個整合粘接條，多個所述整合粘接條外側端粘接有防護隔熱蓋，所述防護隔熱蓋兩端均固定連接有導流限制條；

21、所述凸起承重塊兩端焊接有承重配合條，所述防護隔熱蓋內側等距固定有若干個內壓緩沖墊，所述防護隔熱蓋外側端鋪設有防腐隔離膜。

22、根據上述技術方案，所述承重配合條粘接安裝于外絕緣套外側端，所述防護隔熱蓋內側端與凸起承重塊外側端貼合。

23、根據上述技術方案，所述內壓緩沖墊側端與外絕緣套外側端粘接組合，所述防護隔熱蓋和導流限制條的縱截面為弧形。

24、與現有技術相比，本發明的有益效果：

25、1、設置有自壓合組件，通過內部線芯供電發熱對電纜內部進行加熱，通過匚型壓合氣囊雙向膨脹，此時壓合彈簧在硬質壓合片、緩沖壓合片、彈性壓合條和匚型壓合氣囊雙向壓合，利用壓合彈簧、硬質壓合片和緩沖壓合片對絕緣隔離套擠壓限制，并且匚型壓合氣囊向外膨脹與柔細整合套擠壓，配合吸熱伸縮氣囊吸熱雙向膨脹，利用內外同時擠壓膨脹，配合伸縮定位孔進行緩沖支撐，配合疊加雙層的隔離支撐片進行中部支撐限制，使得在內部向外散熱時可以有效的通過內部部件配合，實現內部自行壓合，并且當外部溫度降低時，內部仍可以利用自身產生的熱量和自身的彈性壓合結構形成穩步壓合，保證內部的緊實度；

26、通過吸熱伸縮氣囊推動導熱異形板順著導熱限制條移動，調整兩個導熱異形板之間的間距和導熱限制條和導熱異形板的接觸位置，配合隔熱限制墊進行雙向隔熱處理，當外部高溫時，內壓限制套和壓合氣腔受熱膨脹推動窄邊雙導套順著引導支撐片滑動，對內部進行整體擠壓限位，降低內外換熱接觸面積，從而降低外部高溫對內部的影響，當外部低溫時，窄邊雙導套與引導支撐片彈性支撐，對外部進行限位支撐，同時與內部分離，降低內部熱量外排的效率，并配合導熱異形板在吸熱伸縮氣囊的自行伸縮操作下，調整散熱的面積和散熱的效率，控制內部溫度的溫度，降低因高溫和低溫導致的絕緣性能降低、電阻增大和密封效果降低的情況出現；

27、通過內部吸熱彈性伸縮，配合內部多組彈性換位和壓合支撐，中部吸熱雙向壓合處理，配合中部隔離支撐片和伸縮定位孔的支撐固定，配合外部彈性支撐和冷熱彈性調整，有效的解決了現有技術中因未設置隔離部件，導致內外環境直接進行熱交換處理，導致內部溫度受外部影響較大，使得內部出現高溫和低溫的情況，導致絕緣性能降低和密封效果降低的情況出現，有效的提升了電纜內部環境的穩定，并且通過內部彈性熱擠壓和彈性調整，實現內部穩定壓合，保證電纜內部的緊實度，提升電纜運行的穩定，延長其使用壽命。

28、現在架空電纜在運行時，因其內外直接進行換熱處理，未設置隔離調整部件，在低溫環境運行時內部持續低溫，在高溫環境運行時內部持續高溫，導致電纜內部受溫度影響較大，容易出現絕緣性能下降、導電電阻增大和密封效果降低的情況，同時內部容易因熱脹冷縮出現線芯與絕緣分離的情況發生，極大的影響了電纜的運行的穩定。

29、2、設置有防護組件，將凸起承重塊和承重配合條粘接到外絕緣套側端，將整合粘接條插入到內凹插入槽內側，使得防護隔熱蓋固定到凸起承重塊外側端，配合內壓緩沖墊與外絕緣套壓合連接，實現多段穩步連接，從而保證對防護隔熱蓋的穩步支撐限制，通過凸起承重塊、整合粘接條、承重配合條和內壓緩沖墊對防護隔熱蓋進行支撐防護，降低其在高空環境中受到風力和鳥類的壓力損壞，提升其使用壽命，通過防護隔熱蓋和防腐隔離膜進行隔熱和防水處理，降低外部環境直曬導致電纜溫度快速上升，并且可以降低雨水和光照對電纜的腐蝕，延長電纜使用壽命，保證使用環境的穩定。

30、綜上所述，通過自壓合組件和防護組件相互配合，利用內部多段溫度調整壓合部件和內部伸縮接觸換熱部件相互配合，并利用外部接觸防護和隔離防護配合操作，實現內外配合防護，降低高溫、低溫、雨雪和光照對電纜的老化損壞速度，并通過自行修正和調節配合，有效的提升了電纜在運行時的內部環境的穩定，并且降低內外相互影響，延長了電纜的使用壽命。
