本技術涉及壓電陶瓷驅動控制，具體涉及一種壓電陶瓷驅動電路和減振系統。

背景技術：

1、壓電陶瓷是一種能夠?qū)C(jī)械能和電能互相轉換的陶瓷材料，具備逆壓電效應。當壓電陶瓷材料置于外電場中時，壓電體在發生極化的同時產生相應的應力應變現象，從而實現工作，這使其可應用于各種微型機械電子系統中的激振系統或減振系統中。

2、現有技術中壓電陶瓷通常采用高壓驅動電路進行驅動控制，高壓驅動電路能夠輸入較高電壓，滿足壓電陶瓷的驅動要求，但高壓驅動電路中的比例放大電路通常選用經過特殊工藝處理的高壓集成運算放大器，這類放大器多為單一芯片設計，成本較高，并且由于芯片將多個部件集成在一起，導致芯片上的部件過于密集，進而影響散熱效果。

3、因此，現有技術中壓電陶瓷驅動電路雖然能夠?qū)崿F(xiàn)中等功率的壓電陶瓷驅動，但由于電子元器件的工作電壓受限，且缺乏高功率電子元器件的支持，導致大功率壓電陶瓷驅動電路難以實現。

技術實現思路

1、本技術的目的在于提供一種驅動電路壓電陶瓷驅動電路和減振系統，以解決現有技術中壓電陶瓷驅動電路難于實現大功率壓電陶瓷驅動的問題，從而可拓展其應用場景。

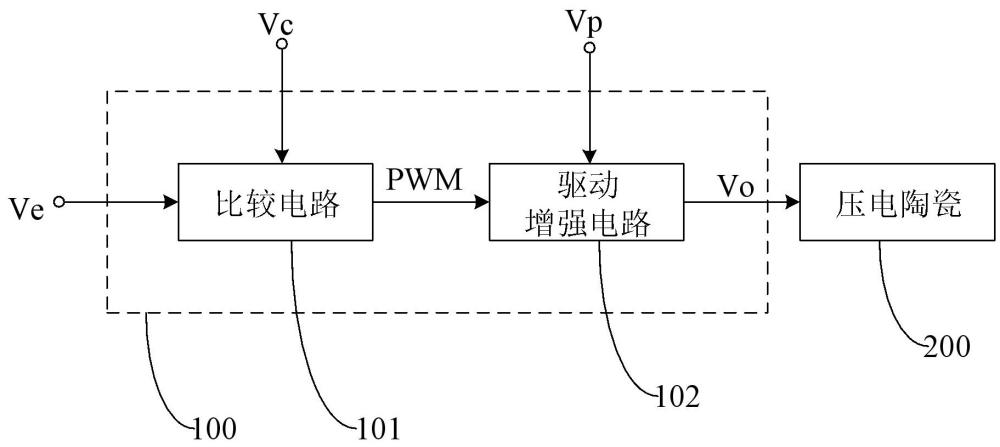

2、本技術實施例提供了一種壓電陶瓷驅動電路，該壓電陶瓷驅動電路包括比較電路和驅動增強電路；其中，比較電路與驅動增強電路連接，且比較電路被配置為：接收輸入信號和載波信號，通過將接收到的輸入信號與接收到的載波信號進行比較生成與輸入信號相對應的脈寬調制信號，并將脈寬調制信號傳送至驅動增強電路；驅動增強電路與壓電陶瓷連接，且驅動增強電路被配置為：接收電源信號，并通過接收到的電源信號和比較電路傳送的脈寬調制信號對壓電陶瓷進行充放電，以實現驅動增強電路向壓電陶瓷輸出與脈寬調制信號相對應的驅動信號。

3、其中，驅動增強電路包括：功率放大控制電路和功率放大電路；其中，功率放大控制電路與功率放大電路連接，且功率放大控制電路被配置為：當接收到的比較電路傳送的脈寬調制信號為高電平時，向功率放大電路傳送第一控制信號，并當接收到的比較電路傳送的脈寬調制信號為低電平時，向功率放大電路傳送第二控制信號；功率放大電路與壓電陶瓷連接，且功率放大電路被配置為：接收電源信號；當接收到功率放大控制電路傳送的第一控制信號時，將接收到的電源信號傳送至壓電陶瓷，以實現對壓電陶瓷進行充電；當接收到功率放大控制電路傳送的第二控制信號時，停止向壓電陶瓷傳送電源信號，并使壓電陶瓷對負載進行供電，以實現對壓電陶瓷進行放電。

4、其中，功率放大電路包括：第一可控開關和第二可控開關；其中，第一可控開關的控制端和第二可控開關的控制端均與功率放大控制電路連接，第一可控開關的第一端接收電源信號，第一可控開關的第二端與壓電陶瓷的第一端連接，第二可控開關的第一端與壓電陶瓷的第一端連接，第二可控開關的第二端與負載的第一端連接，負載的第二端和壓電陶瓷的第二端均接地；并且，功率放大控制電路在執行當接收到的比較電路傳送的脈寬調制信號為高電平時，向功率放大電路傳送第一控制信號，并當接收到的比較電路傳送的脈寬調制信號為低電平時，向功率放大電路傳送第二控制信號時，具體執行：當接收到的比較電路傳送的脈寬調制信號為高電平時，向第一可控開關的控制端傳輸?shù)谝豢刂菩盘?hào)，以使第一可控開關導通，并當接收到的比較電路傳送的脈寬調制信號為低電平時，向第一可控開關的控制端傳輸?shù)诙刂菩盘?hào)，以使第二可控開關關斷；功率放大控制電路還被配置為：當接收到的比較電路傳送的脈寬調制信號為高電平時，向第二可控開關的控制端傳輸?shù)谌刂菩盘?hào)，以使第二可控開關關斷，并當接收到的比較電路傳送的脈寬調制信號為低電平時，向第二可控開關的控制端傳輸?shù)谒目刂菩盘?hào)，以使第二可控開關導通。

5、其中，第一可控開關和第二可控開關均為開關管；功率放大控制電路為半橋開關電路。

6、其中，比較電路在執行通過將接收到的輸入信號與接收到的載波信號進行比較生成與控制信號相對應的脈寬調制信號時，具體執行：當接收到的輸入信號大于接收到的載波信號時，將接收到的輸入信號變換為預設高電平，并當接收到的輸入信號小于或等于接收到的載波信號時，將接收到的輸入信號變換為預設低電平，以實現將輸入信號變換為與輸入信號相對應的脈寬調制信號。

7、其中，壓電陶瓷驅動電路還包括：反饋回路和放大補償電路；其中，反饋回路與放大補償電路連接，且反饋回路被配置為：將驅動增強電路向壓電陶瓷輸出的驅動信號反饋至放大補償電路；放大補償電路與比較電路連接，且放大補償電路被配置為：接收初始輸入信號；根據反饋回路的反饋信號對接收到的初始輸入信號進行放大補償處理，得到輸入信號，并將輸入信號傳送至比較電路。

8、其中，壓電陶瓷驅動電路還包括：載波信號發生器，載波信號發生器與比較電路連接，且載波信號發生器被配置為：根據預設的載波參數生成載波信號，并將載波信號傳送至比較電路。

9、其中，輸入信號為正弦波信號；載波信號為三角波信號。

10、其中，壓電陶瓷驅動電路還包括：輸入電源和升壓變壓器；其中，輸入電源與升壓變壓器連接，且輸入電源被配置為向升壓變壓器提供初始電源信號；升壓變壓器與驅動增強電路連接，且升壓變壓器被配置為：對接收到的初始電源信號進行升壓，得到電源信號，并將電源信號傳送至驅動增強電路。

11、其中，壓電陶瓷驅動電路還包括：第二濾波器，第二濾波器連接于升壓變壓器和驅動增強電路之間。

12、其中，壓電陶瓷驅動電路還包括：第一濾波器，第一濾波器連接于驅動增強電路和壓電陶瓷之間。

13、其中，第一濾波器包括：電感和電阻，其中，電感的第一端與驅動增強電路電連接，電感的第二端與壓電陶瓷電連接，電阻的第一端與電感的第一端電連接，電阻的第二端接地。

14、其中，比較電路為比較器。

15、本技術實施例還提供了一種減振系統，該減振系統包括上述任一項的壓電陶瓷驅動電路。

16、本技術的有益效果是：本技術提供的壓電陶瓷驅動電路和減振系統，壓電陶瓷驅動電路能夠應用于減振系統中，并包括比較電路和驅動增強電路，其中，比較電路與驅動增強電路連接，驅動增強電路與壓電陶瓷連接；并且，比較電路被配置為接收輸入信號和載波信號，通過將接收到的輸入信號與接收到的載波信號進行比較生成與輸入信號相對應的脈寬調制信號，并將脈寬調制信號傳送至驅動增強電路；驅動增強電路被配置為接收電源信號，并通過接收到的電源信號和比較電路傳送的脈寬調制信號對壓電陶瓷進行充放電，以實現驅動增強電路向壓電陶瓷輸出與脈寬調制信號相對應的驅動信號，如此，在壓電陶瓷驅動電路驅動壓電陶瓷工作過程中，通過對輸入信號進行調制得到脈寬調制信號，可實現通過脈寬調制信號控制高壓電源信號的輸出大小，從而實現大功率驅動，且壓電陶瓷驅動電路無需依賴高壓集成運算放大器，因而能夠有效解決現有壓電陶瓷驅動電路因電子元器件的工作電壓受限且缺乏高功率電子元器件支持，導致大功率驅動難以實現的問題，這不僅降低了產品成本，還簡化了大功率壓電陶瓷驅動的實現過程，拓寬了產品的應用場景。
