本申請涉及電力電子，具體涉及一種基于電壓變換器的柔性調相調壓系統、方法及電子設備。

背景技術：

1、當前的移相變壓器技術主要依賴于兩種方式實現有載調壓：一種是使用機械式有載分接開關，另一種是以晶閘管取代機械式開關。然而，無論是采用機械式還是晶閘管式的有載分接開關，移相變壓器只能按照固定的步長進行電壓調整，無法實現平滑和連續的調相操作，這限制了其在需要精細調節的應用中的適用性。此外，采用對稱設計的移相變壓器主要用于調相操作，其不具備調整電壓的功能，這類變壓器適用于需要精確控制相位的場合，但在需要同時調節電壓和相位的應用中表現有限。而非對稱設計的移相變壓器雖然能夠在一定程度上調壓，但仍然無法實現電壓的連續調整。這意味著即使在能夠調整電壓的情況下，調整過程仍然是階梯式的而非平滑的，這對于高精度需求的應用來說不夠理想。

2、相應地，本領域需要一種新的柔性調相調壓方案來解決上述問題。

技術實現思路

1、為了克服上述缺陷，提出了本申請，以解決或至少部分地解決現有的移相變壓器只能按照一定的離散步長進行調相調壓，無法實現連續調相調壓的技術問題。

2、在第一方面，提供一種基于電壓變換器的柔性調相調壓系統，所述系統包括：第一變壓器模塊和第二變壓器模塊，所述第一變壓器模塊的輸入端與電力線路連接，輸出端與所述第二變壓器模塊連接，所述第二變壓器模塊串聯在電力線路中。

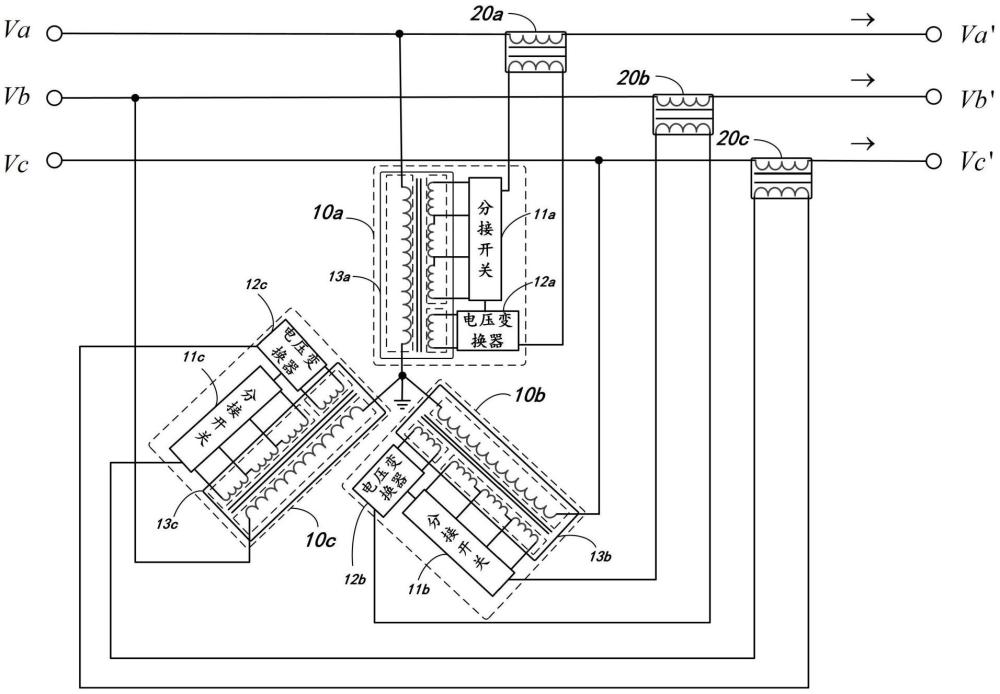

3、上述基于電壓變換器的柔性調相調壓系統的一個技術方案中，所述第一變壓器模塊包括勵磁變壓器、分接開關和電壓變換器；所述勵磁變壓器一次側繞組的第一端與電力線路連接，一次側繞組的第二端接地，且為星形連接；所述勵磁變壓器二次側包括第一輸出繞組和第二輸出繞組，所述第一輸出繞組通過抽頭與所述分接開關的第一輸入端連接，所述第二輸出繞組的兩端分別與所述電壓變換器的輸入端連接；所述分接開關的輸出端與所述第二變壓器模塊連接；所述電壓變換器的第一輸出端與所述分接開關的第二輸入端連接，第二輸出端與所述第二變壓器模塊連接。

4、上述基于電壓變換器的柔性調相調壓系統的一個技術方案中，所述電壓變換器采用buck-boost結構，所述電壓變換器包括第一雙向開關、第二雙向開關和電感；所述第一雙向開關的第一端與所述勵磁變壓器二次側的第二輸出繞組的第一端連接，第二端與所述電感的第一端和所述第二雙向開關的第一端連接；所述第二雙向開關的第二端與所述第二變壓器模塊連接；所述電感的第二端分別與所述勵磁變壓器二次側的第二輸出繞組的第二端和所述第二變壓器模塊連接。

5、上述基于電壓變換器的柔性調相調壓系統的一個技術方案中，所述第二變壓器模塊的一次側繞組的第一端與所述分接開關的輸出端連接，一次側繞組的第二端與所述電壓變換器的第二輸出端連接；所述第二變壓器模塊的二次側繞組串聯在電力線路中。

6、上述基于電壓變換器的柔性調相調壓系統的一個技術方案中，所述勵磁變壓器、所述分接開關、所述電壓變換器和所述第二變壓器模塊的數量至少為三個。

7、上述基于電壓變換器的柔性調相調壓系統的一個技術方案中，所述分接開關為有載分接開關，所述分接開關包括電力電子式分接開關、機械式分接開關或復合式分接開關。

8、在第二方面，提供一種柔性調相調壓方法，所述方法基于上述基于電壓變換器的柔性調相調壓系統的技術方案中任一項技術方案所述的基于電壓變換器的柔性調相調壓系統執行，所述方法包括：獲取電壓調節需求，所述電壓調節需求包括調相需求或調壓需求；基于所述電壓調節需求，控制第一變壓器模塊執行電壓調節操作，以改變第二變壓器模塊的電壓。

9、上述柔性調相調壓方法的一個技術方案中，所述基于所述電壓調節需求，控制第一變壓器模塊執行電壓調節操作，包括：在所述電壓調節需求為調相需求的情況下，判斷所述調相需求是否小于所述電壓變換器的預設調節范圍，若是，則使用所述電壓變換器基于所述調相需求執行調相操作；若否，則判斷所述調相需求是否等于所述分接開關的預設調節檔位；若是，則使用所述分接開關基于所述調相需求執行調相操作；若否，則使用所述電壓變換器和所述分接開關基于所述調相需求執行調相操作。

10、上述柔性調相調壓方法的一個技術方案中，所述基于所述電壓調節需求，控制第一變壓器模塊執行電壓調節操作，包括：在所述電壓調節需求為調壓需求的情況下，判斷所述調壓需求是否小于所述電壓變換器的預設調節范圍，若是，則使用所述電壓變換器基于所述調壓需求執行調壓操作；若否，則使用所述電壓變換器和所述分接開關基于所述調壓需求執行調壓操作。

11、在第三方面，提供一種電子設備，該電子設備包括至少一個處理器；以及，與所述至少一個處理器通信連接的存儲器；其中，所述存儲器中存儲有計算機程序，所述計算機程序被所述至少一個處理器執行時實現上述柔性調相調壓方法的技術方案中任一項技術方案所述的方法。

12、本申請上述一個或多個技術方案，至少具有如下一種或多種有益效果：

13、本申請?zhí)峁┮环N基于電壓變換器的柔性調相調壓系統，包括：第一變壓器模塊和第二變壓器模塊，所述第一變壓器模塊的輸入端與電力線路連接，輸出端與所述第二變壓器模塊連接，所述第二變壓器模塊串聯在電力線路中。本申請通過第一變壓器模塊對串聯在電力線路中的第二變壓器模塊的電壓進行調節，能夠?qū)崿F(xiàn)連續的移相調節和電壓幅值調節，且電路結構簡單，節省空間，降低成本。

技術特征：

1.一種基于電壓變換器的柔性調相調壓系統，其特征在于，所述系統包括：第一變壓器模塊和第二變壓器模塊，所述第一變壓器模塊的輸入端與電力線路連接，輸出端與所述第二變壓器模塊連接，所述第二變壓器模塊串聯在電力線路中。

2.根據權利要求1所述的基于電壓變換器的柔性調相調壓系統，其特征在于，所述第一變壓器模塊包括勵磁變壓器、分接開關和電壓變換器；

3.根據權利要求2所述的基于電壓變換器的柔性調相調壓系統，其特征在于，所述電壓變換器采用buck-boost結構，所述電壓變換器包括第一雙向開關、第二雙向開關和電感；

4.根據權利要求2所述的基于電壓變換器的柔性調相調壓系統，其特征在于，所述第二變壓器模塊的一次側繞組的第一端與所述分接開關的輸出端連接，一次側繞組的第二端與所述電壓變換器的第二輸出端連接；

5.根據權利要求4所述的基于電壓變換器的柔性調相調壓系統，其特征在于，所述勵磁變壓器、所述分接開關、所述電壓變換器和所述第二變壓器模塊的數量至少為三個。

6.根據權利要求2所述的基于電壓變換器的柔性調相調壓系統，其特征在于，所述分接開關為有載分接開關，所述分接開關包括電力電子式分接開關、機械式分接開關或復合式分接開關。

7.一種柔性調相調壓方法，所述方法基于權利要求1至6中任一項所述的基于電壓變換器的柔性調相調壓系統執行，其特征在于，所述方法包括：

8.根據權利要求7所述的柔性調相調壓方法，其特征在于，所述基于所述電壓調節需求，控制第一變壓器模塊執行電壓調節操作，包括：

9.根據權利要求8所述的柔性調相調壓方法，其特征在于，所述基于所述電壓調節需求，控制第一變壓器模塊執行電壓調節操作，包括：

10.一種電子設備，包括至少一個處理器和至少一個存儲器，所述存儲器適于存儲多條程序代碼，其特征在于，所述程序代碼適于由所述處理器加載并運行以執行權利要求7至9中任一項所述的柔性調相調壓方法。

技術總結
本申請涉及電力電子技術領域，具體提供一種基于電壓變換器的柔性調相調壓系統、方法及電子設備，旨在解決現有的移相變壓器只能按照一定的離散步長進行調相調壓，無法實現連續調相調壓的問題。為此，本申請?zhí)峁┑囊环N基于電壓變換器的柔性調相調壓系統，包括：第一變壓器模塊和第二變壓器模塊，所述第一變壓器模塊的輸入端與電力線路連接，輸出端與所述第二變壓器模塊連接，所述第二變壓器模塊串聯在電力線路中。本申請能夠?qū)崿F(xiàn)連續的移相調節和電壓幅值調節，且電路結構簡單，節省空間，降低成本。

技術研發人員：尹靖元,孫龍飛,韓立博,吳理心,霍群海,韋統振
受保護的技術使用者：中國科學院電工研究所
技術研發日：
技術公布日：2025/4/24
