本申請涉及電力電纜安裝，尤其涉及一種電力電纜安裝裝置。

背景技術：

1、電力電纜通常由若干根導線絞合而成，其類似于繩索，每組導線之間相互絕緣，并圍繞著一根中心扭成，整個外表面包裹有高度絕緣的覆蓋層，從而能夠進行通電，能夠實現較長距離的電力運輸功能，電力電纜的安裝裝置通常對電纜提供支撐和固定等功能，其形式通常以相互夾持的半圓形金屬部件為主，兩組半圓金屬環相互貼合在電纜表面，并通過螺栓進行固定，實現對電纜的夾緊，但普遍采用分離式分布和螺栓固定的形式大大降低了裝置的安裝效率，對于一根電力電纜的安裝來說，其安裝距離很長，用于固定和支撐的安裝部件數量可能非常多，如果還采用上述那種落后的安裝方式，則不利于電纜的高效安裝，且電纜的重量還會加劇與半圓形金屬件之間的磨損，雖然現有技術中采用了橡膠墊，但面對不同尺寸的電力電纜會造成貼合不緊密，接觸面積不大，而造成的多余磨損情況，因此，本裝置設計一種電力電纜安裝裝置來克服上述缺陷。

技術實現思路

1、本申請提出了一種電力電纜安裝裝置，具備安裝便捷、緩沖效果好和適用性強的優點，用以解決現有技術中電纜需要螺栓安裝的繁瑣以及不同尺寸適配不到位導致的磨損問題。

2、為達到上述目的，本申請采用如下技術方案：一種電力電纜安裝裝置，包括底座，所述底座的頂部固定安裝有支架和限位柱，所述支架的外表面轉動安裝有左夾持筒和右夾持筒，所述左夾持筒和右夾持筒的頂部分別固定連接有左開板和右開板，所述左夾持筒和右夾持筒的內壁中部均開設有卡槽，所述卡槽的內壁活動卡接有金屬片，所述金屬片的頂部固定連接有緩沖墊二，所述左夾持筒和左開板的內壁通過金屬片和緩沖墊二夾持放置有電纜本體，所述左夾持筒和右夾持筒內側面的底部均開設有放置槽和安裝槽，所述放置槽的內部活動套接有彈簧一，所述彈簧一的兩端分別與左夾持筒和右夾持筒彈性連接，所述左夾持筒內側面的頂部開設有限位槽，所述限位槽的內部固定安裝有永磁鐵，所述右夾持筒內側面的頂部開設有固定槽，所述固定槽的內部活動套接有彈簧二和金屬棒，所述彈簧二的兩端分別與金屬棒和固定槽彈性連接，所述金屬棒的外端貫穿于右夾持筒的外側面并固定連接有固定塊，所述金屬棒的內端適配卡接于限位槽中，并與所述永磁鐵相互磁吸作用。

3、進一步，所述左夾持筒和右夾持筒的形狀均為半圓環形，且相互能夠組成一個完整的圓環結構，所述左開板和右開板呈對稱張開分布。

4、進一步，所述左夾持筒和右夾持筒內環面的頂部均固定連接有緩沖墊一，左夾持筒和右夾持筒內環面的底部均固定連接有緩沖墊三，所述緩沖墊一通過擠壓抵接于電纜本體的外表面，所述緩沖墊三通過擠壓抵接于緩沖墊二的外側面。

5、進一步，所述限位柱呈“u”形走向分布，所述限位柱設置為前后對稱的兩組，所述限位柱外表面的中部固定安裝有限位環，所述限位環適配卡接于安裝槽內壁的中部。

6、進一步，所述限位環用于限制左夾持筒向限位環的右側繞支架的軸線運動，并限制所述右夾持筒向限位環的左側繞支架的軸線運動。

7、進一步，所述左夾持筒和右夾持筒分開并呈最大開合角度時，所述金屬片呈平直分布。

8、進一步，所述金屬棒呈傾斜適配插接于固定槽和限位槽中，所述金屬棒的軸截面形狀為“t”形。

9、進一步，所述永磁鐵位于限位槽內壁的頂部，并與所述金屬棒的頂端保持著大于零的最小間距。

10、本申請提供的一種電力電纜安裝裝置，并具備如下效果：

11、1、本裝置經過重新設計，改變了對電纜本體的固定方式，采用了卡扣設計與緩沖物包裹相結合的方式對電纜本體進行了高效的安裝工作，通過設置有支架，并在其外表面轉動安裝有左夾持筒和右夾持筒，當左夾持筒和右夾持筒抵接呈對稱分布時能夠組成一個完整的圓環結構，兩者通過彈簧一彈性連接，當電纜本體向下進入左夾持筒和右夾持筒之間的縫隙時，通過壓制緩沖墊二和金屬片將左夾持筒和右夾持筒朝電纜本體的軸線一側相向拉動，使左夾持筒和右夾持筒能夠自動結合，在左夾持筒和右夾持筒相互抵接并結合時，通過位于限位槽內部的永磁鐵對金屬棒產生磁吸力將金屬棒向上吸入限位槽的內壁，并通過限位槽的端部卡住左夾持筒和左開板，使其無法在外力作用下分離，該設計不僅使電纜本體的安裝效率倍增，還免去了螺栓等緊固件的安裝，省時省力。

12、2、同時，本裝置還將緩沖墊一和緩沖墊三一上一下分別設置于左夾持筒、右夾持筒內壁的上下兩側，通過在卡槽的內部活動卡接有金屬片，當左夾持筒和右夾持筒呈張開狀態時，金屬片和緩沖墊二為平直裝置，此時，電纜本體利用自重和外力向下壓彎緩沖墊二和緩沖墊二，并擠壓緩沖墊二使其發生形變，增大與電纜本體的接觸面積，同時，金屬片的彎曲也使緩沖墊二能夠更加貼合電纜本體的下表面，而隨著左夾持筒和右夾持筒通過轉動相結合，位于左夾持筒、右夾持筒內壁頂部緩沖墊一向下貼合并擠壓電纜本體的上表面，從而為電纜本體提供全方位的緩沖支撐，且金屬片在向下彎曲時一方面自身的回彈勢能為電纜本體提供支撐，另一方面用于抵接支撐金屬片的緩沖墊三通過被壓制后發生形變進一步為電纜本體提供彈性支撐，從而為電纜本體在安裝后提供減震緩沖功能。

13、3、最后，利用可形變擠壓的緩沖墊一、緩沖墊二和緩沖墊三在左夾持筒、右夾持筒形成的完整圓環結構內壁中產生了彈性可變的尺寸適配空間，左夾持筒和右夾持筒形成了一個尺寸大于電纜本體的完整圓環結構，在該圓環結構內部，通過在左夾持筒、右夾持筒內壁的中部卡接金屬片，并配合緩沖墊二為電纜本體提供緩沖支撐，且金屬片和緩沖墊二通過被壓彎，從而為電纜本體提供適配支撐，然后，配合旋轉的左夾持筒和右夾持筒進行轉動結合成完整圓環，以左夾持筒、右夾持筒內壁頂部的緩沖墊一為電纜本體的上表面提供全方位固定和抵接適配，而金屬片和緩沖墊二的彎曲變形程度則能夠根據電纜本體的尺寸靈活改變，從而增強了裝置的適用性。

技術特征：

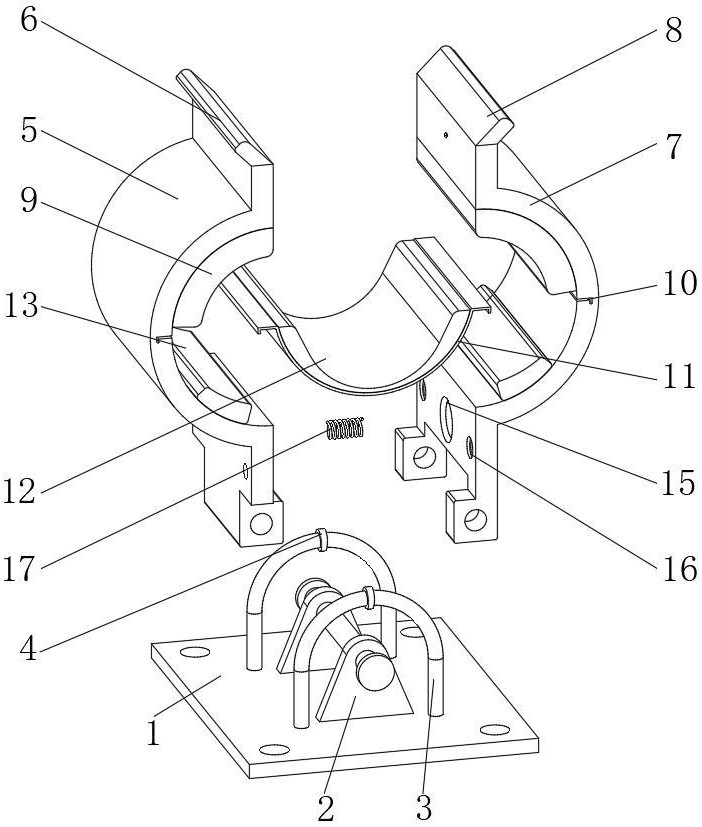

1.一種電力電纜安裝裝置，包括底座（1），所述底座（1）的頂部固定安裝有支架（2）和限位柱（3），其特征在于，所述支架（2）的外表面轉動安裝有左夾持筒（5）和右夾持筒（7），所述左夾持筒（5）和右夾持筒（7）的頂部分別固定連接有左開板（6）和右開板（8），所述右夾持筒（7）的頂部固定連接有右開板（8），所述左夾持筒（5）和右夾持筒（7）的內壁中部均開設有卡槽（10），所述卡槽（10）的內壁活動卡接有金屬片（11），所述金屬片（11）的頂部固定連接有緩沖墊二（12），所述左夾持筒（5）和右夾持筒（7）內側面的底部均開設有放置槽（15）和安裝槽（16），所述放置槽（15）的內部活動套接有彈簧一（17），所述彈簧一（17）的兩端分別與左夾持筒（5）和右夾持筒（7）彈性連接，所述左夾持筒（5）內側面的頂部開設有限位槽（19），所述限位槽（19）的內部固定安裝有永磁鐵（20），所述右夾持筒（7）內側面的頂部開設有固定槽（18），所述固定槽（18）的內部活動套接有彈簧二（21）和金屬棒（22），所述金屬棒（22）的外端貫穿于右夾持筒（7）的外側面并固定連接有固定塊（23）。

2.根據權利要求1所述的一種電力電纜安裝裝置，其特征在于，所述左夾持筒（5）和右夾持筒（7）的形狀均為半圓環形，且相互能夠組成一個完整的圓環結構，所述左開板（6）和右開板（8）呈對稱張開分布，所述左夾持筒（5）和左開板（6）的內壁通過金屬片（11）和緩沖墊二（12）夾持放置有電纜本體（14），所述彈簧二（21）的兩端分別與金屬棒（22）和固定槽（18）彈性連接。

3.根據權利要求2所述的一種電力電纜安裝裝置，其特征在于，所述左夾持筒（5）和右夾持筒（7）內環面的頂部均固定連接有緩沖墊一（9），所述左夾持筒（5）和右夾持筒（7）內環面的底部均固定連接有緩沖墊三（13），所述緩沖墊一（9）通過擠壓抵接于電纜本體（14）的外表面，所述緩沖墊三（13）通過擠壓抵接于緩沖墊二（12）的外側面。

4.根據權利要求3所述的一種電力電纜安裝裝置，其特征在于，所述限位柱（3）呈“u”形走向分布，所述限位柱（3）設置為前后對稱的兩組，所述限位柱（3）外表面的中部固定安裝有限位環（4），所述限位環（4）適配卡接于安裝槽（16）內壁的中部。

5.根據權利要求4所述的一種電力電纜安裝裝置，其特征在于，所述限位環（4）用于限制左夾持筒（5）向限位環（4）的右側繞支架（2）的軸線運動，并限制所述右夾持筒（7）向限位環（4）的左側繞支架（2）的軸線運動。

6.根據權利要求5所述的一種電力電纜安裝裝置，其特征在于，所述左夾持筒（5）和右夾持筒（7）分開并呈最大開合角度時，所述金屬片（11）呈平直分布。

7.根據權利要求6所述的一種電力電纜安裝裝置，其特征在于，所述金屬棒（22）呈傾斜適配插接于固定槽（18）和限位槽（19）中，所述金屬棒（22）的軸截面形狀為“t”形。

8.根據權利要求7所述的一種電力電纜安裝裝置，其特征在于，所述永磁鐵（20）位于限位槽（19）內壁的頂部，并與所述金屬棒（22）的頂端保持著大于零的最小間距，所述金屬棒（22）的內端適配卡接于限位槽（19）中，并與所述永磁鐵（20）相互磁吸作用。

技術總結
本申請公開了一種電力電纜安裝裝置，包括底座，所述底座的頂部固定安裝有支架和限位柱，所述支架的外表面轉動安裝有左夾持筒和右夾持筒，所述左夾持筒的右夾持筒的頂部分別固定連接有左開板和右開板，所述左夾持筒和右夾持筒的內壁中部均開設有卡槽，所述卡槽的內壁活動卡接有金屬片。本裝置通過位于限位槽內部的永磁鐵對金屬棒產生磁吸力將金屬棒向上吸入限位槽的內壁，并通過限位槽的端部卡住左夾持筒和左開板，使其無法在外力作用下分離，該設計不僅使電纜本體的安裝效率倍增，還免去了螺栓等緊固件的安裝，省時省力。

技術研發人員：李世寧,趙志敏,趙紅杰,蘭世偉,秦振安,朱洪濤,李國光,胡曉峰,張家工,戚坤正
受保護的技術使用者：強盛電力工程（河南）有限公司
技術研發日：
技術公布日：2025/4/24
