本發明涉及環網箱,尤其涉及一種一二次融合環網箱。
背景技術:
1、一二次融合環網箱是面向智能配電網的高度集成化電力設備,是通過將傳統分散布置的一次設備與二次設備進行深度融合,構建出的一個緊湊型、智能化的高效配電單元,其中一次設備作為電力傳輸與分配的核心載體,在一二次融合環網箱中涵蓋了斷路器、負荷開關、接地開關等關鍵部件;二次設備包括dtu終端、各類傳感器以及通信模塊等,其中一次設備負責直接生產、傳輸和分配電能,二次設備則是監測、控制、保護和調節一次設備,當檢測到故障時,二次設備發出指令,讓一次設備中的斷路器迅速切斷電流,保護線路和設備,二者緊密配合,確保一二次融合環網箱乃至整個電力系統穩定、安全、高效運行。
2、一二次融合環網箱中負荷開關分斷電流時會產生電弧,為了在切斷電路時短時間內將電弧熄滅,避免電弧持續燃燒對設備和線路造成損壞,負荷開關所在腔室中一般會填充由七氟異丁腈和二氧化碳組成的環保混合氣體,利用環保混合氣體的絕緣能力進行滅弧。
3、在負荷開關內部出現絕緣擊穿、短路等故障時,環保混合氣體溫度會急劇升高并且發生分解,進而導致負荷開關所在腔室中的壓力大幅上升,使開關外殼變形、破裂,甚至引發爆炸等嚴重事故,現有環網箱為了避免這一情況,通常在開關外殼上安裝泄壓閥,在腔室內部壓力達到一定閾值時泄壓閥自動打開,釋放多余氣體,然而,隨著腔室中環保混合氣體的不斷分解和泄出,環保混合氣體濃度會明顯下降,致使腔室中絕緣性能降低,負荷開關發生的故障難以被遏制,從而容易導致故障進一步加劇,使環網箱出現大面積損壞。
技術實現思路
1、本發明的目的在于:為了解決環網箱負荷開關出現故障時,隨著負荷開關所在腔室中環保混合氣體的不斷分解和泄出,環保混合氣體濃度會明顯下降,致使腔室中絕緣性能降低,負荷開關發生的故障難以被遏制,從而容易導致故障的進一步加劇的問題,而提出的一種一二次融合環網箱。
2、為了實現上述目的,本發明采用了如下技術:一種一二次融合環網箱,包括環網箱體,所述環網箱體的內部固定連接有外殼體,所述外殼體的內部固定連接有內殼體,所述外殼體和內殼體之間固定連接有用于將外殼體和內殼體之間空間分隔成上下兩個腔室的隔板,所述內殼體的外部安裝有壓力傳感器,還包括:
3、用于釋放內殼體中壓力的泄壓機構;
4、輸送機構,所述輸送機構包括固定安裝于外殼體內壁的電動伸縮桿和與下腔室連通的輸送筒,所述輸送筒的內部滑動連接有活塞板,所述輸送筒的一端固定安裝有單向閥一,所述輸送筒和內殼體之間固定有單向閥二,所述輸送筒的內部設置有保壓組件和噴氣組件;
5、所述活塞板輸送氣體過程中,通過所述保壓組件暫時封堵單向閥二,使所述輸送筒內部氣體增壓后噴入內殼體中。
6、作為上述技術方案的進一步描述:所述保壓組件包括轉動連接于輸送筒內部的密封環,所述密封環和輸送筒的內壁之間固定有拉簧,所述密封環和活塞板的相對側均固定連接有斜塊。
7、作為上述技術方案的進一步描述:所述噴氣組件包括轉動連接于輸送筒內部且貫穿活塞板的排出筒,所述排出筒的一端固定安裝有單向閥三,所述排出筒的內部活動連接有與電動伸縮桿伸縮端固定的活塞桿,所述活塞板和電動伸縮桿的伸縮端之間固定連接有彈簧伸縮桿,下腔室被分隔成七氟異丁腈室和二氧化碳室且分別與所述單向閥三和單向閥一連通。
8、作為上述技術方案的進一步描述:所述活塞桿的邊緣開設有滑槽,所述排出筒的內壁設有嵌入活塞桿滑槽中的螺旋凸起,所述活塞桿移動時通過滑槽和螺旋凸起帶動排出筒發生轉動。
9、作為上述技術方案的進一步描述:所述泄壓機構包括固定連接于內殼體頂部的安裝殼,所述安裝殼的內部設置有壓力平衡單元和泄壓組件,所述壓力平衡單元包括滑動連接于安裝殼內部的外密封板,所述外密封板和安裝殼之間設有彈簧一。
10、作為上述技術方案的進一步描述:所述泄壓組件包括固定于外密封板上的內管,所述內管的內部滑動連接有內密封板,所述內密封板和內管之間設有彈簧二。
11、作為上述技術方案的進一步描述:所述內殼體的內部設置有勻氣機構,所述勻氣機構包括固定于內殼體內部頂壁的遮擋框,所述內殼體的內部轉動連接有若干個齒環,所述齒環的內壁固定連接有葉片。
12、作為上述技術方案的進一步描述:所述內殼體的內部轉動連接有傳動連接于齒環之間的齒輪,所述遮擋框的內部轉動連接有齒環,所述內密封板的頂部和底部分別固定連接有葉輪和貫穿齒環的方桿。
13、綜上所述,由于采用了上述技術一種一二次融合環網箱,本發明的有益效果是:
14、本申請在負荷開關出現故障導致內殼體內部環保氣體濃度降低后,通過輸送機構將下腔室中分開儲存的七氟異丁腈和二氧化碳混合組成環保氣體輸入內殼體內部,恢復內殼體中環保氣體濃度,提高內殼體內部的絕緣性能,避免故障進一步惡化,使維護人員能夠及時作出應對,確保環網箱的安全性,不僅如此,在保壓組件的作用下,環保氣體能夠在一定壓力下噴入內殼體內部,形成高速氣流,產生強大的吹弧力,通過吹弧作用將故障產生的電弧拉長、吹散,使電弧中的帶電粒子迅速擴散,降低電弧中的離子濃度,破壞電弧維持的條件,從而加速電弧的熄滅,保護負荷開關的觸頭和其他部件免受電弧的燒蝕,同時高壓噴入的環保氣體能夠快速吸收電弧的熱量,使電弧溫度迅速降低,削弱電弧的能量,有助于電弧的熄滅和降低負荷開關的熱量,遏制故障的擴大,為檢修人員爭取時間。
15、通過噴氣組件能夠使輸送筒內部空間被分隔成內外兩部分,在輸送環保氣體的過程中,排出筒中的七氟異丁腈能夠在壓力下從多個氣孔中噴出,形成多股氣流快速穿插于輸送筒中的二氧化碳中,使得兩種氣體能夠在進入內殼體前迅速充分混合,提高形成的環保氣體的均勻性,從而確保環保氣體的絕緣性能,同時兩種氣體在輸送筒內部加壓時還能進一步促進混合,此外,在螺旋凸起的作用下,排出筒在加壓過程中能夠發生偏轉,使排出筒內部氣體噴出的位置不斷變化,并擾動輸送筒內部氣體,進一步提高氣體均勻性,確保環保氣體的絕緣效果。
16、通過壓力平衡單元能夠在內殼體內部溫度變化時借助安裝殼內部空間對氣體壓力進行平衡,使內殼體內部出現小幅度壓力變化時,環保氣體能夠保持穩定,保障內殼體內部的絕緣性,避免環網箱中負荷開關使用時發生氣體擊穿,加強了環網箱的安全性能,并且在內殼體內部負荷開關出現故障導致內殼體內部壓力大幅升高時,通過泄壓組件能夠使氣體泄出,借助氣流推力帶動葉片轉動,驅散負荷開關合閘點部位分解的環保氣體,使未分解的環保氣體充斥于合閘點部位周圍,加強合閘點周圍的絕緣性,保障設備安全運行并提高供電可靠性,同時驅散的氣體在遮擋框的遮擋下更容易通過泄壓機構排出,降低了氣體泄出對內殼體內部絕緣性能的影響。

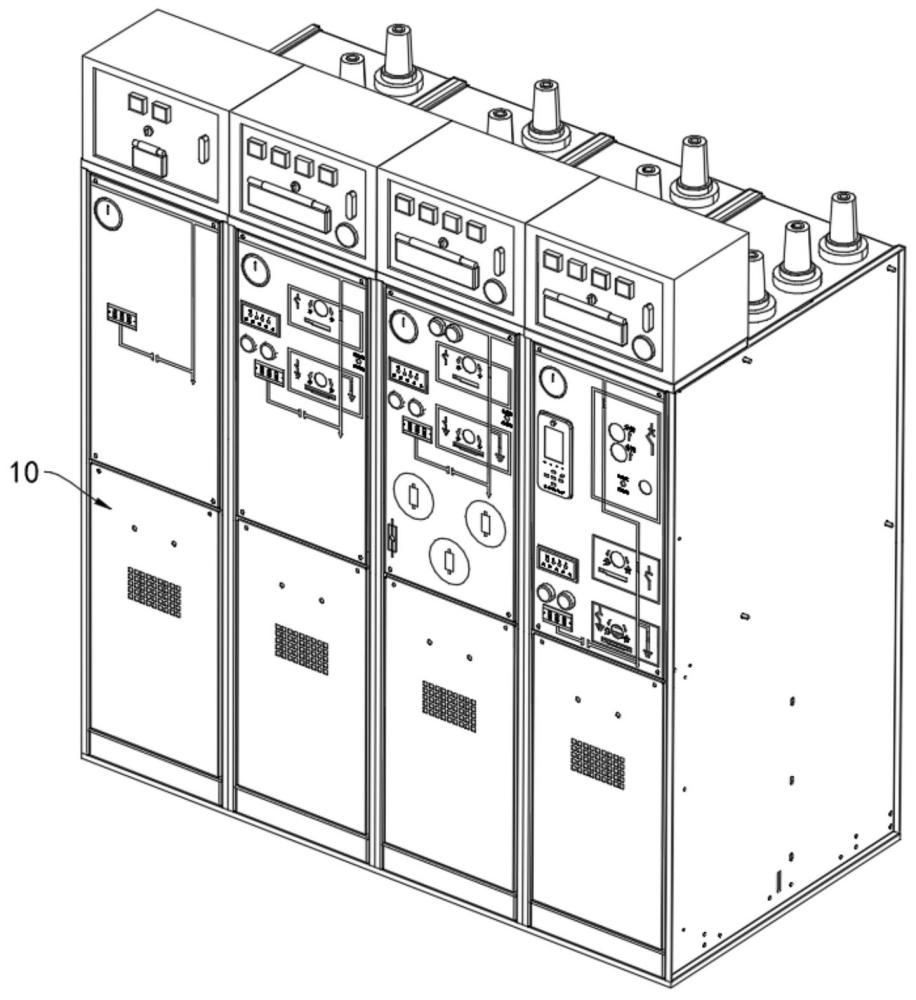

1.一種一二次融合環網箱,包括環網箱體(10),所述環網箱體(10)的內部固定連接有外殼體(11),所述外殼體(11)的內部固定連接有內殼體(12),所述外殼體(11)和內殼體(12)之間固定連接有用于將外殼體(11)和內殼體(12)之間空間分隔成上下兩個腔室的隔板(13),所述內殼體(12)的外部安裝有壓力傳感器(14),其特征在于,還包括:
2.根據權利要求1所述的一種一二次融合環網箱,其特征在于,所述保壓組件(36)包括轉動連接于輸送筒(32)內部的密封環(362),所述密封環(362)和輸送筒(32)的內壁之間固定有拉簧(363),所述密封環(362)和活塞板(35)的相對側均固定連接有斜塊(361)。
3.根據權利要求1所述的一種一二次融合環網箱,其特征在于,所述噴氣組件(37)包括轉動連接于輸送筒(32)內部且貫穿活塞板(35)的排出筒(371),所述排出筒(371)的一端固定安裝有單向閥三(372),所述排出筒(371)的內部活動連接有與電動伸縮桿(31)伸縮端固定的活塞桿(373),所述活塞板(35)和電動伸縮桿(31)的伸縮端之間固定連接有彈簧伸縮桿(374),下腔室被分隔成七氟異丁腈室和二氧化碳室且分別與所述單向閥三(372)和單向閥一(33)連通。
4.根據權利要求3所述的一種一二次融合環網箱,其特征在于,所述活塞桿(373)的邊緣開設有滑槽,所述排出筒(371)的內壁設有嵌入活塞桿(373)滑槽中的螺旋凸起(38),所述活塞桿(373)移動時通過滑槽和螺旋凸起(38)帶動排出筒(371)發生轉動。
5.根據權利要求1所述的一種一二次融合環網箱,其特征在于,所述泄壓機構(20)包括固定連接于內殼體(12)頂部的安裝殼(21),所述安裝殼(21)的內部設置有壓力平衡單元(22)和泄壓組件(23),所述壓力平衡單元(22)包括滑動連接于安裝殼(21)內部的外密封板(221),所述外密封板(221)和安裝殼(21)之間設有彈簧一(222)。
6.根據權利要求5所述的一種一二次融合環網箱,其特征在于,所述泄壓組件(23)包括固定于外密封板(221)上的內管(231),所述內管(231)的內部滑動連接有內密封板(232),所述內密封板(232)和內管(231)之間設有彈簧二(233)。
7.根據權利要求6所述的一種一二次融合環網箱,其特征在于,所述內殼體(12)的內部設置有勻氣機構(24),所述勻氣機構(24)包括固定于內殼體(12)內部頂壁的遮擋框(246),所述內殼體(12)的內部轉動連接有若干個齒環(243),所述齒環(243)的內壁固定連接有葉片(244)。
8.根據權利要求7所述的一種一二次融合環網箱,其特征在于,所述內殼體(12)的內部轉動連接有傳動連接于齒環(243)之間的齒輪(245),所述遮擋框(246)的內部轉動連接有齒環(243),所述內密封板(232)的頂部和底部分別固定連接有葉輪(241)和貫穿齒環(243)的方桿(242)。
