本發明涉及配電網規劃，具體涉及一種適應新能源接入的配電網規劃方法及系統。

背景技術：

1、在當前的配電網規劃領域，隨著新能源的大規模接入，傳統的規劃方法逐漸暴露出諸多不足。

2、現有技術中，沒有綜合考慮輸電損耗、新能源滲透率以及發電與用電時段的匹配性，現有技術在選擇輸電路徑和接入節點時，依據簡單的距離或容量標準，忽視了新能源接入節點與配電網子網節點的損耗，使得輸電過程中的能量損耗較大，降低了新能源在配電網中的滲透率。

3、現有技術中，在應對配電網中新能源接入的動態變化方面，現有技術的靈活性和適應性較差，當最初選定的接入節點出現用電緊缺時段不匹配問題時，不能調整規劃方案，重新選擇合適的接入節點或輸電路徑，限制了新能源在配電網中的接入規劃。

4、為此，本發明提供一種適應新能源接入的配電網規劃方法及系統。

技術實現思路

1、本發明的目的在于提供一種適應新能源接入的配電網規劃方法及系統，以解決上述現有技術問題的至少之一。

2、第一方面，本發明提供了一種適應新能源接入的配電網規劃方法，包括如下步驟：

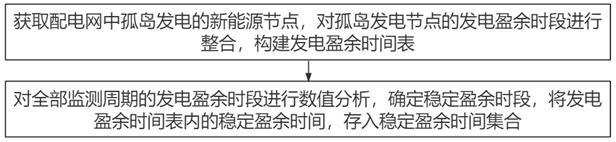

3、步驟一：獲取配電網中孤島發電的新能源節點，對孤島發電節點的發電盈余時段進行整合，構建發電盈余時間表；

4、步驟二：對全部監測周期的發電盈余時段進行數值分析，確定穩定盈余時段，將發電盈余時間表內的穩定盈余時間，存入穩定盈余時間集合；

5、步驟三：基于穩定盈余時間集合，獲取配電網中的最近配電子網，并構建節點輸入模型，判斷最近配電子網是否能夠作為孤島發電節點的輸入接入節點；

6、步驟四：若最近配電子網的能夠作為孤島發電節點的輸入接入節點，對最近配電子網的穩定的電力緊缺時段進行數值分析，判斷最近配電子網的穩定緊缺時段與孤島發電節點的穩定盈余時段是否匹配。

7、作為本發明進一步的技術方案：所述穩定盈余時段的獲取方式為：

8、對全部監測周期的發電盈余時段進行數值分析，得到盈余時段比ys、間斷時段比jd；

9、通過公式：獲取時段穩態值w，其中α1,α2為預設比例系數；

10、若時段穩態值w高于時段穩態閾值，將歷史監測周期的發電盈余時段標記為穩定盈余時段。

11、作為本發明進一步的技術方案：所述盈余時段比ys的獲取方式為：

12、提取發電盈余時間表中每一列，作為盈余時段單列，使用滑動窗口法，獲取盈余間斷時段的連續出現的數量；

13、獲取盈余時段單列中，發電盈余時段的數量，將發電盈余時段的數量與監測周期的數量進行比值處理，得到盈余時段比，將盈余時段比標記為ys；

14、所述間斷時段比jd的獲取方式為：將盈余時段單列中盈余間斷時段的連續出現的數量進行取均值處理，得到間斷時段均值；

15、將間斷時段均值與監測周期的數量進行比值處理，得到間斷時段比，將間斷時段比標記為jd。

16、作為本發明進一步的技術方案：所述最近配電子網是否能夠作為孤島發電節點的輸入接入節點的判斷方式為：

17、基于電力拓?fù)鋱D，獲取孤島發電節點距離最近的最近配電子網，得到最近配電子網，基于節點輸入模型，獲取達到節點上限值的配電總網與最近配電子網的自適應函數；

18、若配電總網低于最近配電子網的，則將最近配電子網作為孤島發電節點的輸入接入節點。

19、作為本發明進一步的技術方案：所述節點輸入模型的構建方式為：

20、基于穩定盈余時段集合，獲取孤島發電節點在穩定盈余時段至配電總網、最近配電子網的輸電損耗數據；

21、通過公式：獲取孤島發電節點至配電網節點的三相交流電的理論損耗；

22、其中p表示孤島發電節點在穩定盈余時段的發電功率、u為電壓、表示功率因數、ρ為輸電導線的電阻率、l為輸電導線的長度、s為輸電導線的面積；

23、將配電網的新能源電力輸入負荷與配電網內全部電力輸入負荷作比值處理，得到新能源滲透率，將新能源滲透率標記為st；

24、基于粒子群優化算法，以及孤島發電節點至配電網節點的三相交流電的理論損耗、新能源滲透率、時段穩態值w，確定適應度函數，構建節點輸入模型。

25、作為本發明進一步的技術方案：所述適應度函數的建立方式為：

26、，其中β1、β2、β3為預設比例系數，其中分別表示不同穩定盈余時段的三相交流電的理論損耗、新能源滲透率、時段穩態值w的最大值。

27、作為本發明進一步的技術方案：所述最近配電子網的穩定緊缺時段與孤島發電節點的穩定盈余時段是否匹配的判定方式為：

28、通過公式：獲取時間匹配度pd，其中h1、h2分別為穩定緊缺時段集合、穩定盈余時段集合的熵，max（h1，h2）表示穩定緊缺時段集合、穩定盈余時段集合的熵的最大值；

29、若時間匹配度pd高于時間匹配度閾值，則最近配電子網的穩定緊缺時段與孤島發電節點的穩定盈余時段匹配。

30、作為本發明進一步的技術方案：所述穩定緊缺時段集合的熵h1、穩定盈余時段集合的熵h2的獲取方式為：

31、基于配電子網的能量管理系統，獲取最近配電子網在全部監測時段的穩定緊缺時段，存入穩定緊缺時段集合中；

32、基于穩定緊缺時段集合、穩定盈余時段集合，使用基于時間窗口和熵計算方法，得到時間匹配度；

33、確定時間剪切窗口δt，將監測時段劃分為多個時間匹配窗口，并構建時間匹配窗口集合sq={s1、s2、...、st}，q為時間匹配窗口集合的編號，q的取值范圍為[1,t]；

34、獲取全部時間窗口包含穩定緊缺時段、穩定盈余時段的頻率f1、f2，通過信息熵公式獲取穩定緊缺時段集合、穩定盈余時段集合的熵h1、h2。

35、作為本發明進一步的技術方案：一種適應新能源接入的配電網規劃方法，還包括如下步驟：

36、步驟五、若最近配電子網的穩定緊缺時段與孤島發電節點的穩定盈余時段不匹配，獲取電力拓?fù)鋱D的其他配電子網節點，結合配電總網節點輸入至節點輸入模型，確定孤島發電節點的輸入接入節點。

37、第二方面，本發明提供了一種適應新能源接入的配電網規劃系統，包括如下模塊：

38、時段采集模塊：時段采集模塊用于獲取配電網中孤島發電的新能源節點，對孤島發電節點的發電盈余時段進行整合，構建發電盈余時間表；

39、穩定分析模塊：穩定分析模塊用于對全部監測周期的發電盈余時段進行數值分析，確定穩定盈余時段，建立穩定盈余時間集合；

40、模型建立模塊：模型建立模塊用于構建節點輸入模型，判斷最近配電子網能否作為孤島發電節點的輸入接入節點；

41、匹配判斷模塊：若最近配電子網的作為孤島發電節點的輸入接入節點，匹配判斷模塊用于對最近配電子網的電力負荷進行數值分析，判斷最近配電子網的穩定緊缺時段與孤島發電節點的穩定盈余時段是否匹配；

42、節點確定模塊：若不匹配，節點確定模塊用于獲取電力拓?fù)鋱D的其他配電子網節點，結合配電總網節點輸入至節點輸入模型，確定孤島發電節點的輸入接入節點。

43、本發明的有益效果：

44、1、通過對孤島發電節點的發電盈余時段進行整合與分析，識別出穩定盈余時段，使新能源發電節點能夠更有針對性地接入配電網，減少因發電時段與用電時段不匹配而導致的能源浪費；

45、2、采用粒子群優化算法構建的節點輸入模型，綜合輸電損耗、新能源滲透率和時段穩態值，確定輸電方式和接入節點時，能夠在復雜的配電網環境中找到最優或接近最優的輸入節點，這種多因素優化的技術手段，可以找到輸電過程中的能量損耗最小的新能源輸入節點。

46、3、在判斷孤島發電節點的接入節點時，不僅優先考慮距離最近的配電子網，通過對其電力負荷以及與穩定盈余時段的匹配度計算，來綜合確定最合適的接入點，當最近配電子網不滿足匹配條件時，從電力拓?fù)鋱D中獲取其他配電子網節點并重新評估，動態調整的思路使得配電網規劃能夠適應不同的新能源節點輸入至配電網。
