本技術涉及電機，尤其涉及一種定子總成及多元電機。

背景技術：

1、現有多元電機能夠通過沿軸向分布的多個獨立運行的電機單元進行組合疊加實現功率的靈活調整，從而根據電機負載調整自身額定功率，以使電機負載率運行在當前額定功率下，進而使電機效率始終保持在95%至99%之間，達到高效節能的目的。但由于一個定子鐵芯上纏繞多個繞組且每個獨立運行的電機單元的同相繞組為串聯方式，導致運行時需要進行濾波以避免干擾。同時，一個定子鐵芯上設置屬于不同電機單元的多個繞組會出現一個繞組通電時，該定子鐵芯上的其他繞組也產生感應的情況，運行時會互相有干擾、形成負向脈沖，進而造成第二臺電機啟動慢甚至無法啟動。

技術實現思路

1、本實用新型的目的在于提供一種定子總成及多元電機，以解決現有多元電機的各電機單元之間互相影響的問題。

2、為了解決上述技術問題，本實用新型提供的技術方案在于：

3、一種定子總成，包括多個繞電機軸線布置的電機單元，所述電機單元包括a相繞組、b相繞組和c相繞組。

4、進一步的，相鄰的所述電機單元之間設置有隔離間隙。

5、進一步的，所述a相繞組、所述b相繞組和所述c相繞組均包括鐵芯和線圈繞組，所述線圈繞組纏繞于所述鐵芯。

6、進一步的，定子總成包括八個繞電機軸線成環形布置的所述電機單元。

7、進一步的，所述電機單元包括三個所述a相繞組、三個所述b相繞組和三個所述c相繞組。

8、進一步的，三個所述a相繞組、三個所述b相繞組和三個所述c相繞組依次設置并沿電機的周向成弧形布置。

9、進一步的，各個所述電機單元獨立運行，各個所述電機單元的輸出功率相同或不同。

10、進一步的，所述a相繞組、所述b相繞組和所述c相繞組依次沿電機的周向排布成扇環。

11、進一步的，所述電機單元的數量為偶數。

12、本實用新型的另一方面，提出了一種多元電機，包括上述的定子總成。

13、綜合上述技術方案，本實用新型所能實現的技術效果在于：

14、本實用新型提供的定子總成包括多個繞電機軸線布置的電機單元，電機單元包括a相繞組、b相繞組和c相繞組。

15、本實用新型提供的定子總成通過將多個電機單元由沿電機軸向排布改為繞電機軸線排布，避免了工作時相鄰電機單元之間的干擾，保證后續電機單元的正常啟動并降低不必要的損耗。同時能夠通過控制電機單元的啟動數量改變電機的額定功率，使電機當前的額定功率與電機負載率接近，從而使電機的運行效率曲線為近似“水平直線”，即保持在高效率區間運行，實現高效節能。因此，電機能夠適用于功率寬度大的使用場景，并避免大馬拉小車造成的電機運行效率不高和電能特大浪費的情況。

技術特征：

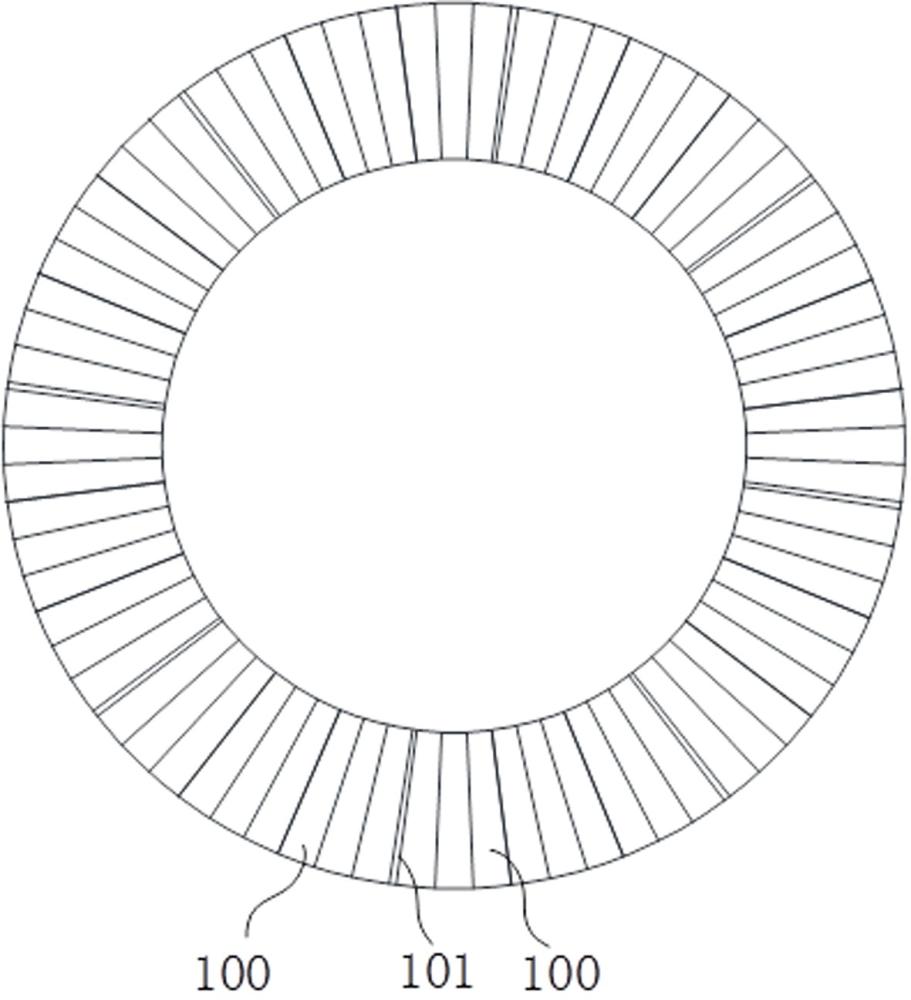

1.一種定子總成，其特征在于，包括多個繞電機軸線布置的電機單元（100），所述電機單元（100）包括a相繞組（110）、b相繞組（120）和c相繞組（130）；

2.根據權利要求1所述的定子總成，其特征在于，相鄰的所述電機單元（100）之間設置有隔離間隙（101）。

3.根據權利要求1所述的定子總成，其特征在于，所述a相繞組（110）、所述b相繞組（120）和所述c相繞組（130）均包括鐵芯（111）和線圈繞組（112），所述線圈繞組（112）纏繞于所述鐵芯（111）。

4.根據權利要求1所述的定子總成，其特征在于，包括八個繞電機軸線成環形布置的所述電機單元（100）。

5.根據權利要求4所述的定子總成，其特征在于，所述電機單元（100）包括三個所述a相繞組（110）、三個所述b相繞組（120）和三個所述c相繞組（130）。

6.根據權利要求5所述的定子總成，其特征在于，三個所述a相繞組（110）、三個所述b相繞組（120）和三個所述c相繞組（130）依次設置并沿電機的周向成弧形布置。

7.根據權利要求1所述的定子總成，其特征在于，各個所述電機單元（100）的輸出功率相同或不同。

8.根據權利要求1所述的定子總成，其特征在于，所述a相繞組（110）、所述b相繞組（120）和所述c相繞組（130）依次沿電機的周向排布成扇環。

9.根據權利要求1所述的定子總成，其特征在于，所述電機單元（100）的數量為偶數。

10.一種多元電機，其特征在于，包括如權利要求1-9任一項所述的定子總成。

技術總結
本技術涉及電機技術領域，尤其涉及一種定子總成及多元電機，旨在解決現有多元電機的各電機單元之間互相影響的問題。本技術提供的定子總成包括多個繞電機軸線布置的電機單元，電機單元包括A相繞組、B相繞組和C相繞組。本技術提供的定子總成通過將多個電機單元由沿電機軸向排布改為繞電機軸線排布，避免了工作時相鄰電機單元之間的干擾，保證后續電機單元的正常啟動并降低不必要的損耗。同時能夠通過控制電機單元的啟動數量改變電機的額定功率，使電機當前的額定功率與電機負載率接近，從而使電機的運行效率曲線為近似“水平直線”，即保持在高效率區間運行，實現高效節能。

技術研發人員：張培圣,徐蕾
受保護的技術使用者：廣能億能（北京）核能科技有限公司
技術研發日：20250207
技術公布日：2025/4/28
