本發明屬于消防安全技術領域，特別是涉及一種應急照明控制器電路。

背景技術：

隨著城市高速發展，大型公共建筑越來越多，其內部結構復雜，人員密集，若發生火災時沒有及時、正確的進行疏散指導，將會造成大量人員滯留在火災現場，有可能造成人員集體恐慌，進而導致大規模踩踏事件，造成群死群傷的悲慘場面。

節能照明控制器是以微處理器技術和現代電力電子先進技術為基礎開發的高性能產品，能有效的實現降壓及限壓功能，能延長燈具的使用壽命，減少維護費用，降低維護人員的工作量，節能效果可達10％-45％*，投資少，見效快。

傳統的疏散系統多采用非集中電源非集中控制型系統，每個疏散指示燈獨立工作，方向單一，無法進行動態指示，這樣有將人員往火災現場指引的風險，且燈具無法進行自檢，可能導致火災發生時疏散指示燈無法工作。

技術實現要素：

本發明的目的在于提供一種應急照明控制器電路，通過將原有獨立工作的應急疏散指示燈“就近引導”原則轉化為“安全引導”原則。當發生火災時，應急照明控制器電路與火災預警報警系統進行聯動控制，根據現場的火災信息智能化的控制應急疏散燈具，調整其引導方向，解決了現有的疏散系統多采用非集中電源非集中控制型系統，每個疏散指示燈獨立工作，方向單一，無法進行動態指示問題。

為解決上述技術問題，本發明是通過以下技術方案實現的：

本發明為一種應急照明控制器電路，包括主控制CPU、消防聯動通信電路、顯示屏通信電路、終端通信電路、電源轉換電路、信息存儲電路、有源節點檢測電路、對外驅動電路；

其中，所述消防聯動通信電路配備第一接口，與火災報警器連接；

其中，所述顯示屏通信電路配備第二接口，與顯示屏連接；

其中，所述終端通信電路配備第三接口，與消防疏散系統底層設備連接；

其中，所述電源轉換電路分為第一級電源轉換、第二級電源轉換、第三級電源轉換；

其中，所述有源節點檢測電路用于檢測外部有源信號；

其中，所述對外驅動電路用于驅動外部設備。

進一步地，所述第一接口為RS485總線接口，所述第二接口為DB9接口，所述第三接口為CAN總線接口。

進一步地，所述顯示屏為觸摸屏，將報警或故障信息進行顯示，并可以通過觸控顯示屏對消防疏散系統底層設備進行控制。

進一步地，所述消防疏散底層設備為消防照明分配電裝置和應急照明集中電源。

進一步地，所述外部有源信號為控制器強制啟動信號、充電器檢測信號。

進一步地，所述第一級電源轉換為24V轉12V轉換，用于給顯示屏供電；所述的第二級電源轉換為12V轉5V轉換，為通信電路供電；第三級電源轉換為5V轉3.3V轉換，為主控制CPU供電。

進一步地，所述應急照明控制器電路與充電器連接，所述充電器輸入為市電。

進一步地，所述還連接有備用電源，所述備用電源采用鉛酸免維護電池，在市電斷電時提供電能。

進一步地，所述應急照明控制器還連接有打印機，打印事件信息。

本發明具有以下有益效果：

1、本發明與傳統應急照明系統不同，應急照明控制器電路將原有獨立工作的應急疏散指示燈“就近引導”原則轉化為“安全引導”原則。當發生火災時，應急照明控制器電路與火災預警報警系統進行聯動控制，根據現場的火災信息智能化的控制應急疏散燈具，調整其引導方向，動態指引人員安全、準確、快速的撤離危險區域。

2、應急照明控制器電路具備24小時不間斷巡檢功能，所有底層設備(燈具、傳感器)都有獨立地址編碼，在控制主機上能及時準確的反應其工作狀態，保證了系統運行的可靠性，實現智能化。

當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的一種應急照明控制器電路的原理圖；

圖2為本發明的一種應急照明控制器電路的終端通信電路；

圖3為本發明的一種應急照明控制器電路的電源轉換電路；

圖4為本發明的一種應急照明控制器電路的對外驅動電路；

圖5為本發明的一種應急照明控制器電路的有源節點檢測電路。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

請參閱圖1-5所示，本發明為一種應急照明控制器電路，包括主控制CPU、消防聯動通信電路、顯示屏通信電路、終端通信電路、電源轉換電路、信息存儲電路、有源節點檢測電路、對外驅動電路；

其中，消防聯動通信電路配備第一接口，與火災報警器連接；

其中，顯示屏通信電路配備第二接口，與顯示屏連接；第一接口為RS485總線接口，第二接口為DB9接口，第三接口為CAN總線接口。

其中，終端通信電路配備第三接口，與消防疏散系統底層設備連接；顯示屏為觸摸屏，將報警或故障信息進行顯示，并可以通過觸控顯示屏對消防疏散系統底層設備進行控制；消防疏散底層設備為消防照明分配電裝置和應急照明集中電源。

其中，電源轉換電路分為第一級電源轉換、第二級電源轉換、第三級電源轉換；第一級電源轉換為24V轉12V轉換，用于給顯示屏供電；所述的第二級電源轉換為12V轉5V轉換，為通信電路供電；第三級電源轉換為5V轉3.3V轉換，為主控制CPU供電。

其中，有源節點檢測電路用于檢測外部有源信號，外部有源信號為控制器強制啟動信號、充電器檢測信號。

其中，對外驅動電路用于驅動外部設備。

其中，應急照明控制器電路與充電器連接，充電器輸入為市電。還連接有備用電源，備用電源采用鉛酸免維護電池，在市電斷電時提供電能。應急照明控制器還連接有打印機，打印事件信息；電路主控制CPU采用STM32系列單片機，由三級電源轉換芯片供電，所述三級電源轉換芯片為AMS1117。

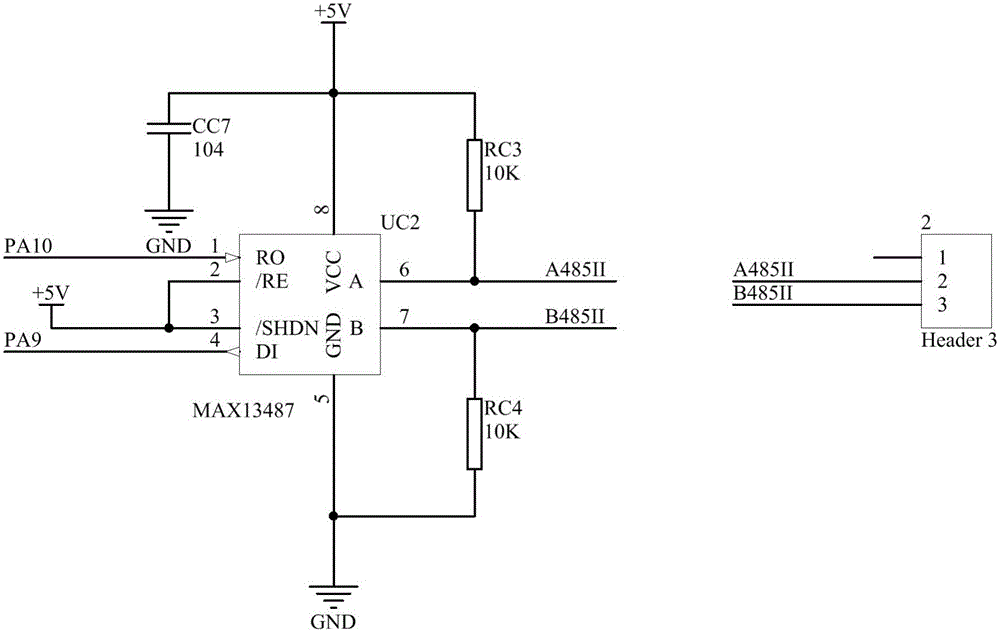

本實施例的一個具體應用為：消防聯動通信電路包括RS485通訊控制芯片、二級電源轉換芯片，RS485通訊采用Max13487，二級電源轉換芯片為LM2596-5.0；顯示屏通信電路包括RS232通訊控制芯片、一級電源轉換芯片，RS232通訊芯片采用Max3232，一級電源轉換芯片為XL4015；終端通信電路包括CAN通信控制芯片、二級電源轉換芯片，CAN通信控制芯片采用TJA1050。以上三種通信電路如圖2所示，三級電源轉換電路如圖3所示。

對外驅動電路如圖4所示，對外驅動電路包括驅動芯片、電磁隔離器件和對外接口，所述驅動芯片采用SI2302，電磁隔離器件采用943-1C，對外接口為5.08mm間距的3P鳳凰端子。

如圖5所示，有緣節點檢測電路包括光電隔離器件和檢測接口，光電隔離器件采用P521，檢測接口采用3.81mm間距接線段子。

應急照明控制器電路與充電器連接，充電器輸入為市電。應急照明控制器還連接有備用電源，所述備用電源采用鉛酸免維護電池，在市電斷電時提供電能。應急照明控制器正常工作時，通過CAN通訊與疏散系統底層設備通訊，所述底層設備為應急電源和分配電裝置，所述分配電裝置通過二總線方式和疏散指示燈連接。通過與底層設備的通訊，應急照明控制器可時刻了解底層設備的工作狀況，一旦出現故障，應急照明控制器就會發出聲光報警。

當火災發生時，應急照明控制器通過RS485通訊接受火災報警控制器發來的火災信息，然后進行分析，快速生產最佳逃生落線，并根據現場的火勢情況隨時對路線進行更改，達到動態指示的目的。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。
